Posun čtvrtého uzlu do roviny dané třemi uzly

V našem příkladu vytvoříme rovinnou plochu se čtyřmi uzly, které byly importovány a zdánlivě leží ve stejné rovině, ve skutečnosti se ovšem některý z nich například v důsledku chyby při předchozím modelování vychyluje z roviny o několik milimetrů. Při pokusu o vytvoření rovinné plochy se zobrazí chybové hlášení „Chyba při zadání plochy! Uzly neleží v jedné rovině."

Aby všechny čtyři uzly ležely v jedné rovině, je třeba uzel v určitém směru mírně posunout.

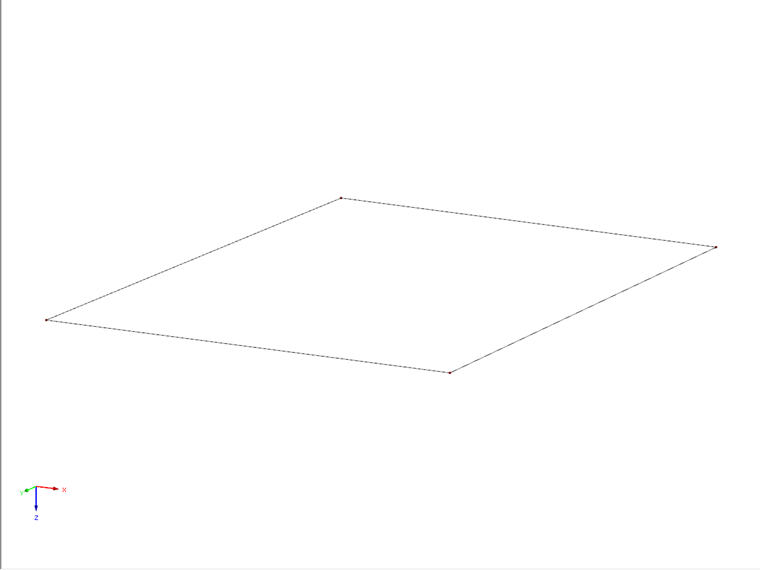

1 Čtyři uzly nikoli v jedné rovině

Jako efektivní postup se osvědčily následující kroky:

Průmět čtyř uzlů jako kopie do libovolné roviny
Nákres diagonálních vodicích linií A a B

V našem příkladu leží diagonální vodicí linie A z uzlu 3 do uzlu 2 nad druhou diagonálou B z uzlu 1 do uzlu 4.

Nákres trojúhelníkové pomocné plochy mezi uzly 2, 3 a promítnutým uzlem 7 (pod uzlem 3), Viz obrázek 2.

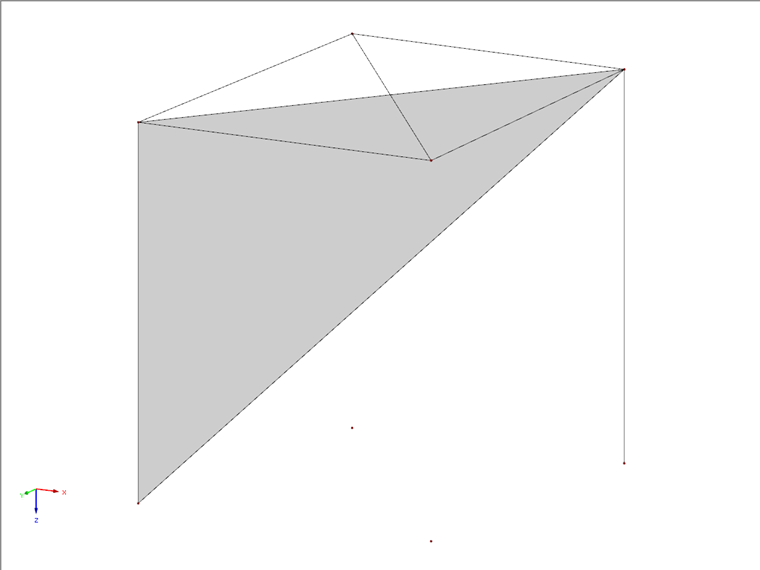

2 Pomocné objekty

Vodicí diagonála B nyní protíná trojúhelníkovou plochu. Po použití funkce "Spojit linie nebo pruty" se zde vytvoří nový uzel č. 9.

Smazání trojúhelníkové pomocné plochy, vodicí diagonály A a rozdělené vodicí diagonály B
Nákres nové linie z uzlu 3 do uzlu 9
Verlängerung dieser Linie an ihrem Ende um ein Maß, das hoch genug ist, um die vertikale Hilfslinie Nr. 8 zu kreuzen
Anwendung der Funktion "Linien/Stäbe verbinden", sodass Knoten Nr. 10 knapp unter Knoten Nr. 2 auf der Hilfslinie Nr. 8 entsteht
Posun uzlu 2 do uzlu 10 tak, aby se oba sloučily do uzlu 10

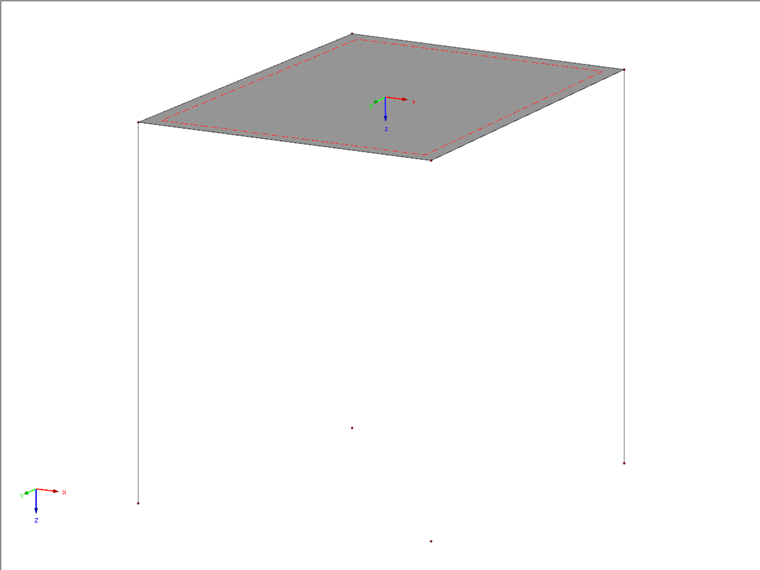

Knoten Nr. 10 ist nun der vierte Knoten innerhalb der gemeinsamen Ebene von Knoten Nr. 1, 3 und 4. Můžeme tak narýsovat rovinnou čtyřúhelníkovou plochu, Viz obrázek 3.
