将第四个节点移动到由三个节点定义的平面中

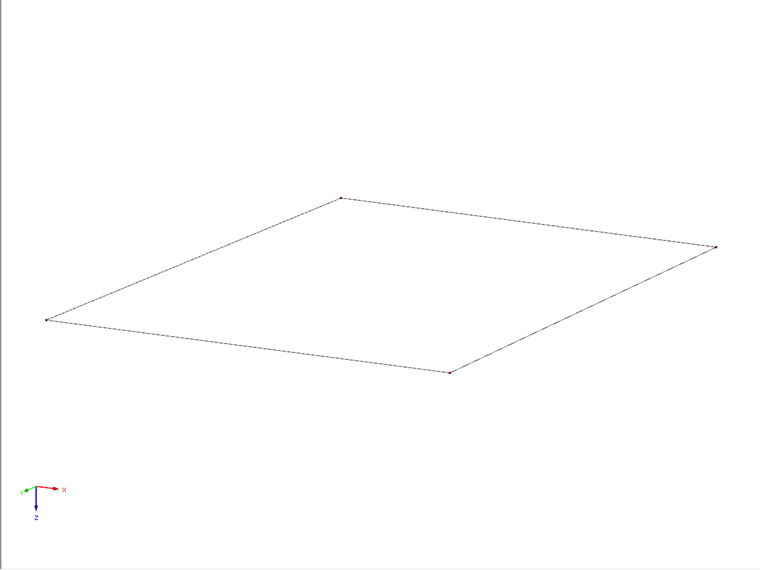

为了使所有四个节点位于一个平面上,必须将一个节点沿特定方向移动一小段距离。

已经证明以下步骤是有效的:

  • 将四个节点作为副本投影到任何平面上
  • 绘制对角线A和B

在本示例中,从节点编号3到节点编号2的对角辅助线A在从节点编号1到节点编号4的另一条对角线B之上。

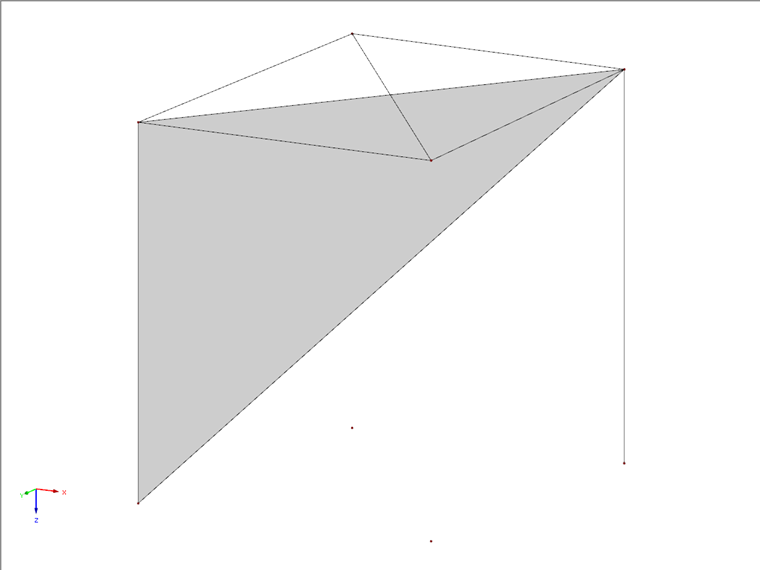

  • 在节点2和3与投影节点7之间(在节点3下方)绘制一个三角形辅助面。 参见图02。

辅助对角线B现在与三角形面相交。 使用“连接线或杆件”功能后,创建一个新的节点编号。 9.

  • 删除三角形辅助面以及辅助对角线A和分割后的辅助对角线B。
  • 绘制从节点3到节点9的新线
  • 将此线的末端延长一段足够长的长度,使其与垂直基准线No. 8
  • 使用“连接线或杆件”功能可以使节点编号为 在节点编号下创建10。 2在准则No. 8
  • 将节点2移到节点编号10,

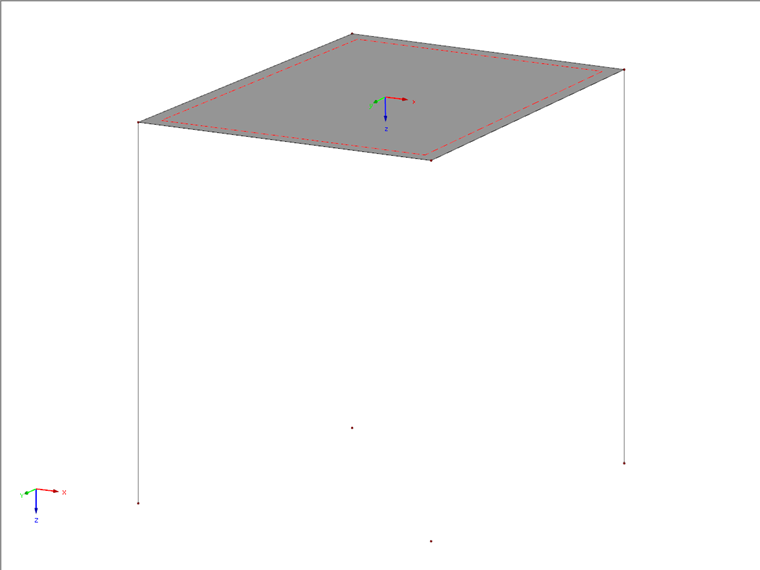

节点编号 现在第10个节点是节点Nos公共平面内的第四个节点。 1、3和4 这样可以绘制平面四边形面。 参见图03。
