O que é o recobrimento de betão?
O recobrimento de betão corresponde à distância entre a superfície de betão e a armadura de aço mais próxima. De facto, é definido por cnom, que tem em consideração um recobrimento mínimo assim como um intervalo de cálculo para tolerâncias de execução.
Recobrimento nominal
| cnom | Cobertura nominal |
| cmín | Recobrimento mínimo de betão |
| ∆cdev | Tolerância para desvio |
Qual é o recobrimento de betão mínimo a ter em consideração?
Recobrimento de betão mínimo
| cmín,b | Cobertura mínima devido ao requisito de aderência |
| cmín,dur | Recobrimento mínimo devido a condições ambientais |
| ∆cdur, γ = 0 | Elemento de segurança adicional (valor recomendado) |
| ∆cdur, st = 0 | Redução devido à utilização de aço inoxidável (valor recomendado) |
| ∆cdur, add = 0 | Redução devido ao uso de proteção adicional (valor recomendado) |
Recobrimento mínimo devido às exigências de aderência
| ∅ | Diâmetro do aço de armadura |
| ∅n | Diâmetro equivalente (ver §8.9.1 da EN 1992-1-1) |
Recobrimento mínimo devido a requisitos ambientais
Os valores recomendados de cmin,dur são dados na Tabela 4.4N da EN 1992-1-1. Esta tabela especifica o recobrimento em mm a ser considerado de acordo com a classe estrutural e a classe de exposição.
Como são determinadas as condições ambientais?
Em primeiro lugar, a proteção de uma estrutura é considerada de acordo com a duração da utilização do projeto e a sua utilização pretendida: é a classe estrutural. Em seguida, o recobrimento dependerá da exposição da estrutura às condições físicas e químicas: corresponde à classe de exposição.
Estas condições ambientais dependem da compacidade do betão e da sua qualidade. Assim, é indiretamente a relação água/cimento que torna possível determinar essas condições com base na classe de resistência do betão.
É por isso que os Eurocódigos recomendam a Tabela 4.3N da EN 1992-1-1, que é uma tabela de classificação estrutural que permite aumentar ou diminuir a classe estrutural de uma estrutura, dependendo em particular da classe de resistência do betão.
Desta forma, os dois primeiros parâmetros podem ser assimilados num projeto cujo tempo de vida útil é esperado ser de 50 anos (classe estrutural S4), com condições de exposição de classe XC2/XC3 (corrosão induzida por carbonatação em ambiente húmido). Terá então duas possibilidades de recobrimento, dependendo da classe de resistência:
- cmín,dur = 25 mm para betão C30/37 ou menos (Tabela 4.4N)
- cmin,dur = 20 mm para betão C35/45 ou mais (Tabela 4.4N + Tabela 4.3N)
Outros parâmetros que podem ser definidos no RF-CONCRETE
No RF-CONCRETE Members, por exemplo, temos a opção de alterar os inúmeros parâmetros que permitem a determinação do valor do recobrimento:
- Classe de abrasão
- Tipo de fabricação
- Percentagem de ar
- Controlo de qualidade especial para a produção de betão
- Tamanho máximo dos agregados
Aplicação da teoria utilizando o RF-CONCRETE Members
Neste artigo, iremos analisar os resultados obtidos automaticamente durante a pesquisa do recobrimento mínimo de acordo com a norma. Abaixo, consideramos os mesmos parâmetros como descrito anteriormente em detalhe:
- Classe estrutural: S4
- Classe de exposição: XC2/XC3
- Classe de resistência do betão: C30/37
- Aglomerados: dg = 25 mm
- Diâmetro da armadura longitudinal: ϕ = 20 mm
- Diâmetro da armadura transversal: ϕt = 8 mm

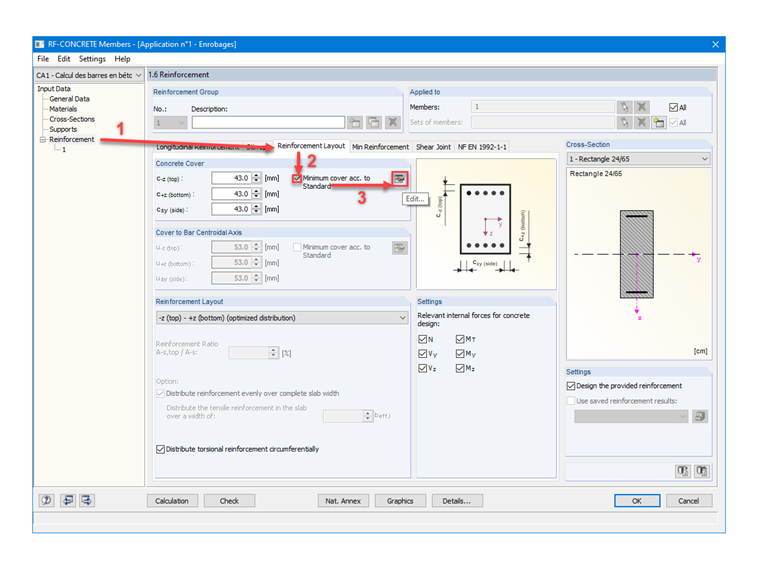

Para determinar automaticamente o recobrimento de betão com o RF-CONCRETE Members, a imagem 01 descreve os passos que devem ser realizados.

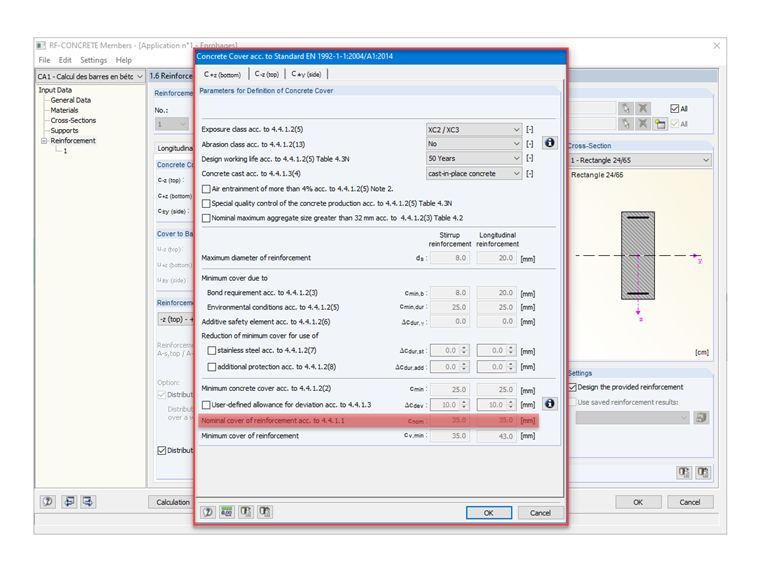

A Figura 02 abaixo mostra os parâmetros definidos de acordo com o nosso exemplo. Certifique-se de que a norma está selecionada na janela "Dados gerais" e a classe de resistência do betão está definida na janela "1.2 Materiais".
Tolerância para o desvio

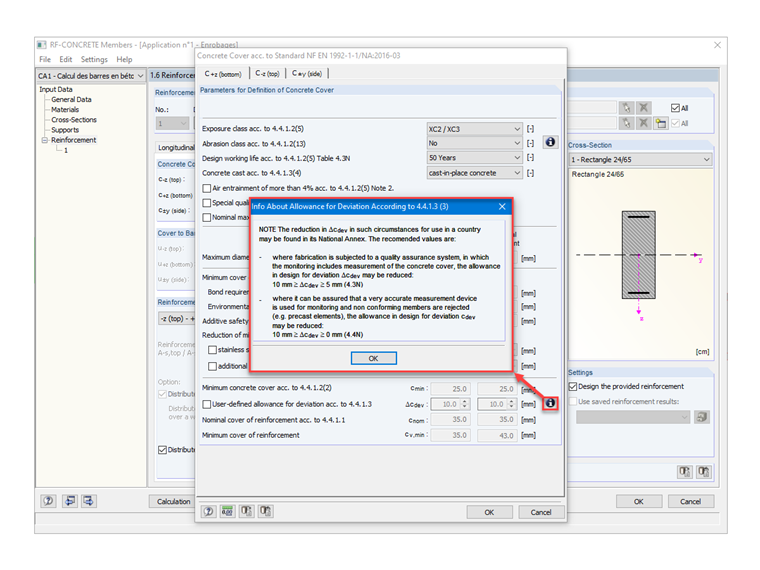

Como podemos observar na Figura 02, o valor definido por defeito é o recomendado pelos Eurocódigos; ou seja, 10 mm. No entanto, dependendo da qualidade da monitorização do recobrimento, este parâmetro pode ser definido no RF-CONCRETE Members pelo utilizador, seguindo as recomendações avançadas do Eurocódigo, segundo a Figura 03.
Assim, o recobrimento nominal de acordo com a norma é: cnom = 25 + 10 = 35 mm.
Comparação com o anexo nacional francês
A título comparativo, anotamos a diferença nos resultados para condições idênticas como antes, mas desta vez aplicamos as normas relativas ao anexo nacional francês.
O recobrimento nominal foi reduzido para 30 mm.
Isto pode ser explicado pela modulação da classe estrutural recomendada pelo anexo nacional francês de acordo com a Tabela 4.3NF, que permite uma redução da classe estrutural com base num betão de resistência C30/37 que vai de S4 para S3, como no nosso caso troca de dados. A leitura da Tabela 4.4N é portanto alterada e o valor de cmín,dur é menor, correspondendo à classe estrutural S3.
Aplicação em outros módulos adicionais
Os módulos RF-CONCRETE Surfaces e RF-CONCRETE Columns também utilizam a função de recobrimento automático de betão de acordo com a norma, seguindo o mesmo procedimento descrito neste artigo.
