什么是混凝土保护层?
混凝土保护层厚度是指混凝土保护层与最近的钢筋之间的距离。 实际上是由cnom定义,考虑了最小允许误差计算范围。
名义覆盖
cnom | 名义覆盖 |
cmin | 最小混凝土保护层厚度 |
ΔC开发 | 偏差容限 |
什么是最小混凝土保护层?
最小混凝土保护层
cmin,b | 由于有附着力要求,最小覆盖面积 |
cmin,dur | 由于环境条件的影响,最小覆盖面积 |
Δcdur,γ = 0 | 附加安全件(建议值) |
Δcdur,st = 0 | 收缩量(推荐值) |
Δcdur,add = 0 | 由于使用附加保护而减少(推荐值) |
根据附着力要求的最小覆盖
∅ | 钢筋直径 |
∅ñ | 当量直径(见EN 1992-1-1第8.9.1节) |
根据环境要求的最小覆盖
c min,dur的推荐值在EN 1992-1-1的表4.4N中给出。 该表格根据结构等级和暴露等级规定了要考虑的保护层(mm)。
如何确定环境条件?
首先,并且按照项目的使用年限和使用目的对结构进行保护: 这是结构分类。 然后,保护层将根据结构在物理和化学条件下的作用: 这符合暴露等级。
这些环境条件取决于混凝土的压实度和质量。 因此,可以根据混凝土强度等级间接确定水灰比。
因此欧洲规范推荐使用欧洲规范EN 1992-1-1中的表4.3N,它是一个结构分类表格,可以增加或减少结构等级,特别是根据混凝土强度等级。
这样,在工作寿命为50年(结构等级S4),暴露条件为XC2/XC3(在潮湿环境下由于碳化引起的腐蚀)的项目中,前两个参数可以被吸收。 根据强度等级的不同,它会有两种覆盖的可能性:
- C30/37以下cmin,dur = 25mm C30/37以下(表4.4N)
- cmin,dur = 20 mm对于C35/45或更多的混凝土(表4.4N +表4.3N)
在RF-CONCRETE中可以定义的其他参数
例如在RF-CONCRETE Members中,我们可以修改大量参数来决定被保护层的值:
- 磨损等级
- 直接/间接在面浇筑混凝土
- 夹带空气
- 混凝土生产特殊质量控制
- 最大骨料粒径
附加模块 RF-CONCRETE Members 中的理论应用
在本篇文章中,我们将根据标准寻找最小覆盖范围的情况进行自动分析。 下文我们将介绍与上述相同参数。
- 结构等级: S4
- 危险等级: XC2/XC3
- 混凝土强度等级: C30/37
- 总计: dg = 25毫米
- 纵向钢筋直径: = 20 mm
- 横向钢筋直径 ϕt = 8毫米

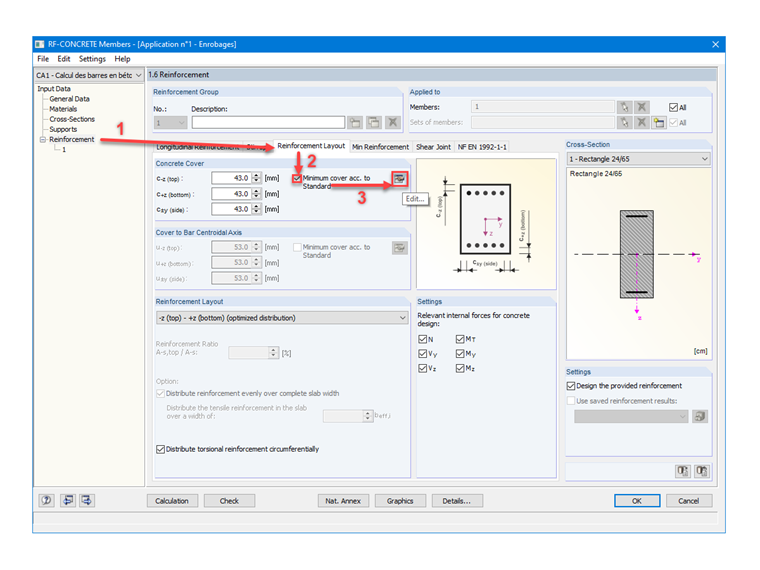

为了自动确定带有RF-CONCRETE Members的混凝土保护层,在图01中介绍了必须执行的步骤。
下图02显示了我们示例中定义的参数。 确保在“基本数据”窗口中选择了规范,在“ 1.2材料”窗口中定义了混凝土强度等级。
容许偏差

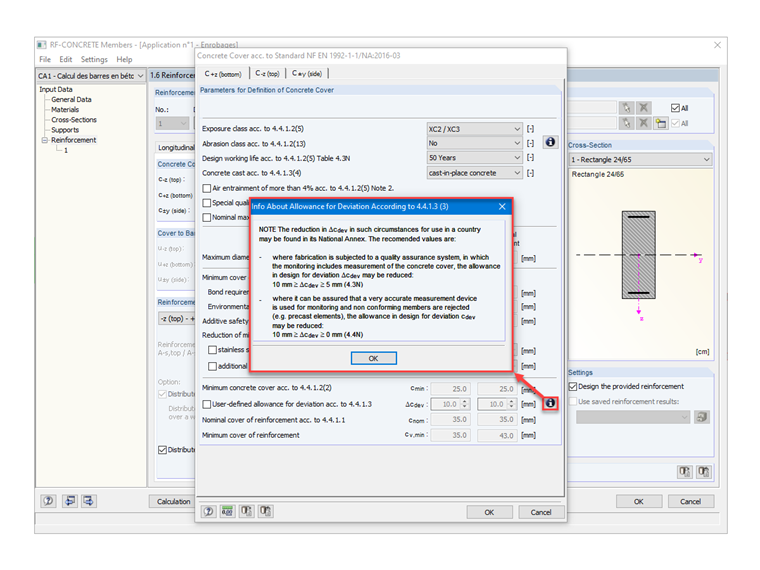

正如在图02中看到的那样,默认值是欧洲规范推荐的值。也就是10 mm。 但是也可以在用户RF-CONCRETE Members中根据欧洲规范的建议(按照欧洲规范)按照图03在欧洲混凝土规范RF-CONCRETE Members中定义该参数。
因此,按照标准的公称覆盖率是: cnom = 25 + 10 = 35 mm。
与法国国家附录对比

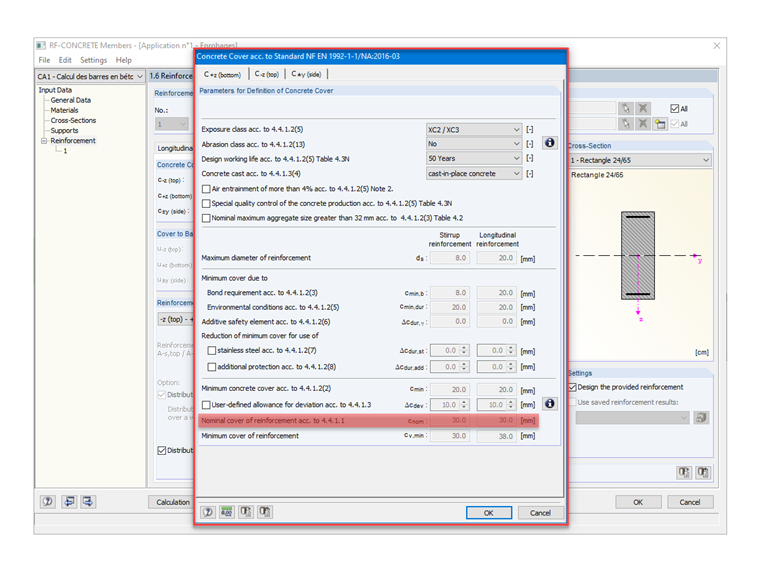

为了便于比较,我们在相同的条件下注意到了结果,但是这次我们使用的是法国国家附录的标准。
盖的厚度减小到了30 mm。
这可以通过法国国家附录中建议的结构分类按照表4.3NF的调整来解释,在这种情况下,根据本例中从S4到S3的混凝土抗力C30/37,可以减少结构类别。 。 因此对表4.4N的值进行修改,使cmin,dur的值变小,与结构分类S3相一致。
在其他附加模块中的应用
附加模块RF-CONCRETE Surfaces和RF-CONCRETE Columns也按照该规范使用了混凝土的自动覆盖功能。
