Cos'è il copriferro?
Il copriferro corrisponde alla distanza tra la superficie di calcestruzzo e l'acciaio di armatura più vicino. Infatti, è definito da cnom , che tiene conto di una copertura minima e di un intervallo di calcolo per le tolleranze di esecuzione.
Copertura nominale
| cnom | Copertura nominale |
| cmin | Copriferro minimo |
| ∆cdev | Tolleranza per la deviazione |
Qual è il copriferro minimo da considerare?
rivestimento minimo
| cmin,b | Copertura minima dovuta ai requisiti di adesione |
| cmin,dur | copriferro minimo dovuto alle condizioni ambientali |
| ∆cdur, γ = 0 | Elemento di sicurezza aggiuntivo (valore consigliato) |
| ∆cdur, st = 0 | Riduzione dovuta all'uso di acciaio inossidabile (valore consigliato) |
| ∆cdur, aggiungi = 0 | Riduzione dovuta all'uso di una protezione aggiuntiva (valore consigliato) |
Copertura minima dovuta ai requisiti di adesione
| ∅ | Diametro dell'acciaio di armatura |
| ∅n | Diametro equivalente (vedere §8.9.1 di EN 1992-1-1) |
Copertura minima a causa dei requisiti ambientali
I valori raccomandati di cmin, dur sono riportati nella Tabella 4.4N della EN 1992-1-1. In questa tabella è specificato il copriferro in mm da considerare in funzione della classe strutturale e della classe di esposizione.
Come vengono determinate le condizioni ambientali?
Innanzitutto, la protezione di una struttura è considerata in base alla durata di utilizzo del progetto e all'uso previsto: questa è la classe strutturale. Quindi, la copertura dipenderà dall'esposizione della struttura a condizioni fisiche e chimiche: questo corrisponde alla classe di esposizione.
Queste condizioni ambientali dipendono dalla compattezza del calcestruzzo e dalla sua qualità. Pertanto, è indirettamente il rapporto acqua/cemento che consente di determinare queste condizioni in base alla classe di resistenza del calcestruzzo.
Questo è il motivo per cui gli Eurocodici raccomandano la Tabella 4.3N della EN 1992-1-1, che è una tabella di classificazione strutturale che consente di aumentare o diminuire la classe strutturale di una struttura, a seconda in particolare della classe di resistenza del calcestruzzo.
In questo modo, i primi due parametri possono essere assimilati in un progetto la cui vita utile è prevista in 50 anni (classe strutturale S4), con condizioni di esposizione della classe XC2/XC3 (corrosione indotta dalla carbonatazione in ambiente umido). Avrà quindi due possibilità di copertura, a seconda della classe di resistenza:
- cmin, dur = 25 mm per calcestruzzo C30/37 o inferiore (Tabella 4.4N)
- cmin, dur = 20 mm per calcestruzzo C35/45 o più (Tabella 4.4N + Tabella 4.3N)
Altri parametri che possono essere definiti in RF-CONCRETE
In RF-CONCRETE Members, ad esempio, abbiamo la possibilità di modificare i numerosi parametri che consentono la determinazione del valore del copriferro:
- Classe di abrasione
- Versamento diretto/indiretto di calcestruzzo sulle superfici
- Trascinamento d'aria
- Controllo di qualità speciale della produzione di calcestruzzo
- Dimensione massima dell'aggregato
Applicazione della teoria mediante RF-CONCRETE Members
In questo articolo, analizzeremo i risultati ottenuti automaticamente durante la ricerca della copertura minima secondo la norma. Di seguito, consideriamo gli stessi parametri precedentemente descritti in dettaglio:
- Classe strutturale: S4
- Classe di esposizione: XC2/XC3
- Classe di resistenza del calcestruzzo: C30/37
- Aggregati: dg = 25 mm
- Diametro dell'armatura longitudinale: ϕ = 20 mm
- Diametro dell'armatura trasversale: ϕt = 8 mm

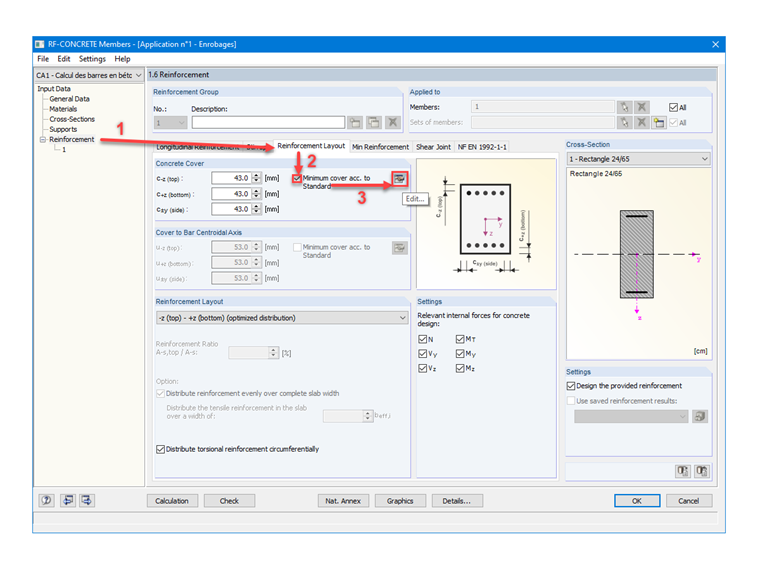

Per determinare automaticamente il copriferro con RF-CONCRETE Members, l'immagine 01 descrive i passaggi che devono essere eseguiti.

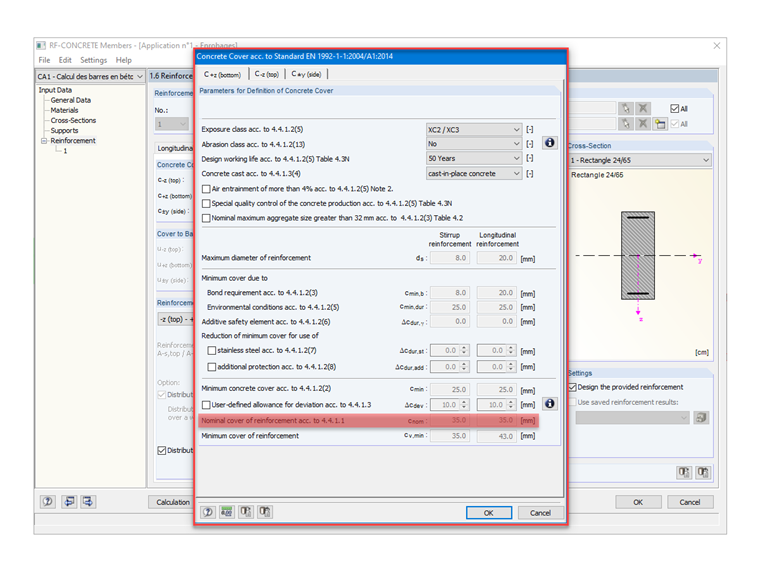

L'immagine 02 sotto mostra i parametri definiti secondo il nostro esempio. Assicurarsi che la norma sia selezionata nella finestra "Dati generali" e che la classe di resistenza del calcestruzzo sia definita nella finestra "1.2 Materiali".
margine nel progetto per tolleranza

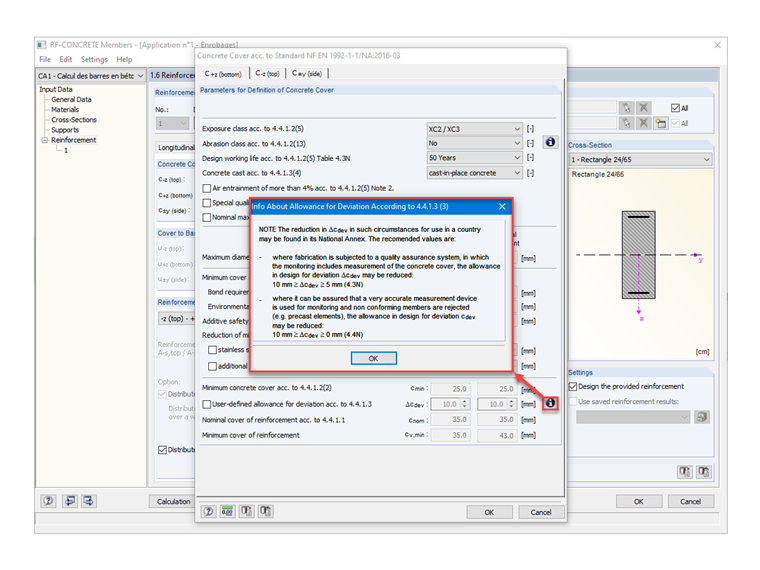

Come possiamo vedere nell'immagine 02, il valore definito di default è quello consigliato dagli Eurocodici; cioè 10 mm. Tuttavia, a seconda della qualità del monitoraggio della copertura, questo parametro può essere definito in RF-CONCRETE Members dall'utente, seguendo le raccomandazioni avanzate dell'Eurocodice, secondo l'immagine 03.
Pertanto, la copertura nominale secondo la norma è: cnom = 25 + 10 = 35 mm.
Confronto con l'Appendice nazionale francese
A titolo di confronto, prendiamo nota della differenza di risultati per condizioni identiche come prima, ma questa volta applichiamo le norme relative all'Appendice nazionale francese.
La copertura nominale è stata ridotta a 30 mm.
Ciò si spiega con la modulazione della classe strutturale raccomandata dall'Appendice Nazionale Francese secondo la Tabella 4.3NF, che consente una riduzione della classe strutturale in base ad un calcestruzzo di resistenza C30/37 passando da S4 a S3, come nel nostro caso . La lettura della tabella 4.4N risulta quindi modificata ed il valore di cmin, dur è inferiore, corrispondente alla classe strutturale S3.
Applicazione in altri moduli aggiuntivi
I moduli RF-CONCRETE Surfaces e RF-CONCRETE Columns utilizzano la funzione automatica di copriferro secondo la normativa, seguendo la stessa procedura descritta in questo articolo.
