Co je to krytí betonem?
Krytí betonem odpovídá vzdálenosti mezi povrchem betonu a nejbližší betonářskou výztuží. Konkrétně ho udává cnom zahrnující minimální krycí vrstvu i přídavek na návrhovou odchylku.
Nominální krycí vrstva
| cnom | nominální krycí vrstva |
| cmin | minimální krycí vrstva |
| ∆cdev | přídavek pro návrhovou odchylku |
Jakou minimální krycí vrstvu je třeba zohlednit?
Minimální krycí vrstva
| cmin,b | minimální krycí vrstva z hlediska soudržnosti |
| cmin,dur | minimální krycí vrstva z hlediska podmínek prostředí |
| ∆cdur,γ = 0 | přídavná bezpečnostní složka (doporučená hodnota) |
| ∆cdur,st = 0 | redukce minimální krycí vrstvy při použití nerezové oceli (doporučená hodnota) |
| ∆cdur,add = 0 | redukce minimální krycí vrstvy při použití přídavné ochrany (doporučená hodnota) |
Minimální krycí vrstva z hlediska soudržnosti
| ∅ | průměr ocelové výztuže |
| ∅n | náhradní průměr (viz §8.9.1 normy EN 1992-1-1) |
Minimální krycí vrstva z hlediska podmínek prostředí
Doporučené hodnoty cmin,dur jsou uvedeny v tabulce 4.4N normy EN 1992-1-1. V této tabulce se uvádí minimální hodnoty krycí vrstvy podle třídy konstrukce a stupně vlivu prostředí.
Jak se stanoví podmínky prostředí?
Ochrana konstrukce se v první řadě uvažuje s ohledem na návrhovou životnost a zamýšlené použití konstrukce: čili třídě konstrukce. Dále krytí betonem závisí na tom, jakým fyzikálním a chemickým podmínkám je konstrukce vystavena: to odpovídá stupni vlivu prostředí.
Tyto podmínky prostředí závisí na celistvosti betonu a jeho kvalitě. Je to tedy nepřímo poměr vody a cementu, který umožňuje stanovit tyto podmínky na základě třídy pevnosti betonu.
Proto Eurokódy doporučují tabulku 4.3N normy EN 1992-1-1, což je tabulka pro klasifikaci konstrukcí, která umožňuje zvýšit nebo snížit třídu konstrukce hlavně v závislosti na třídě pevnosti betonu.
Tímto způsobem lze první dva parametry uzpůsobit projektu s návrhovou životností 50 let (třída konstrukce S4) se stupněm vlivu prostředí XC2/XC3 (koroze vyvolaná karbonatací ve vlhkém prostředí). V závislosti na třídě pevnosti jsou pak dvě možnosti krytí betonem:
- cmin,dur = 25 mm pro beton C30/37 nebo nižší (tabulka 4.4N)
- cmin,dur = 20 mm pro beton C35/45 nebo vyšší (tabulka 4.4N + tabulka 4.3N)
Další parametry v RF-CONCRETE
V přídavném modulu RF-CONCRETE Members máme například možnost upravit řadu parametrů pro stanovení hodnoty krycí vrstvy:
- Třída obrusu
- Způsob betonování
- Provzdušnění
- Zvláštní kontrola kvality výroby betonu
- Maximální rozměr kameniva
Uplatnění teorie pomocí přídavného modulu RF-CONCRETE Members
Nyní prověříme výsledky, které jsme obdrželi automaticky při zjišťování minimální krycí vrstvy podle normy. Uvažovat budeme přitom stejné parametry, které jsme podrobně popsali výše:
- Třída konstrukce: S4
- Stupeň vlivu prostředí: XC2/XC3
- Třída pevnosti betonu: C30/37
- Kamenivo: dg = 25 mm
- Průměr podélné výztuže: ϕ = 20 mm
- Průměr příčné výztuže: ϕt = 8 mm

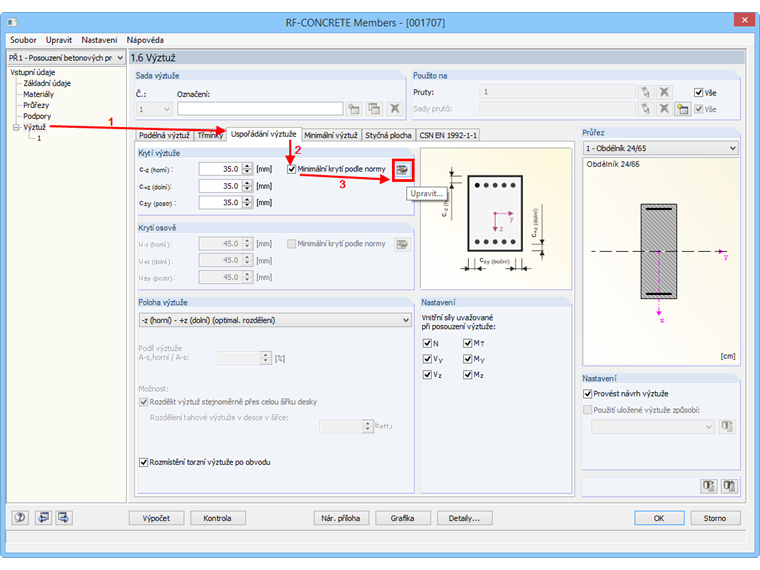

Pro automatické stanovení krytí výztuže v modulu RF-CONCRETE Members je třeba provést nastavení, které vidíme na obr. 01.

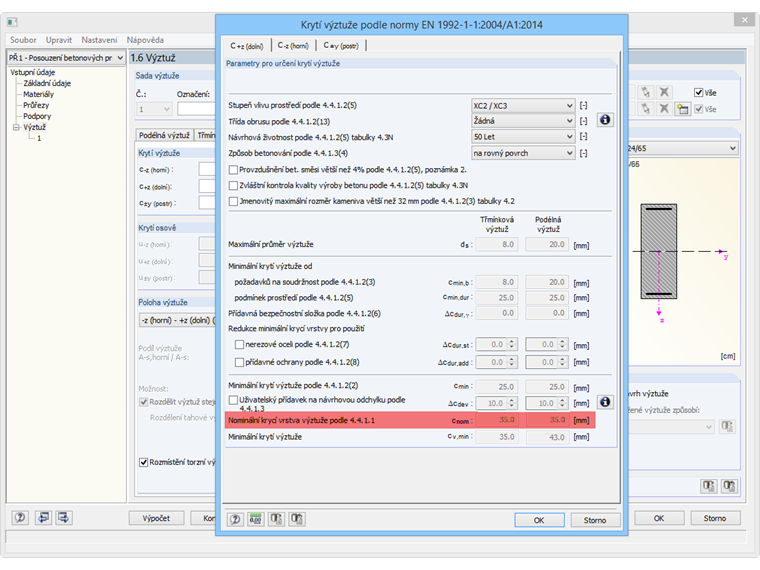

Na obr. 02 jsou znázorněny parametry definované podle našeho příkladu. Je třeba dbát na to, aby byla v dialogu „Základní údaje“ vybrána norma a aby v dialogu „1.2 Materiály“ byla stanovena třída pevnosti betonu.
Přídavek pro návrhovou odchylku

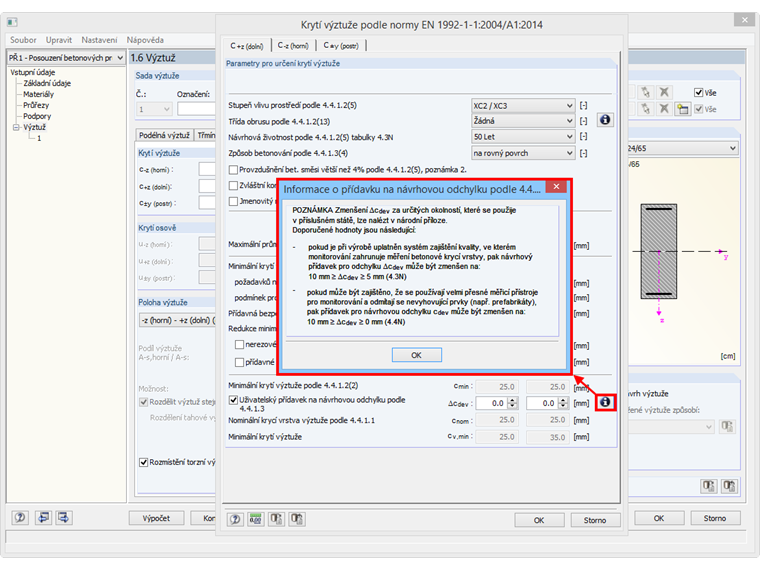

Jak vidíme na obr. 02, standardně je předem nastavena doporučená hodnota podle Eurokódu, tedy 10 mm. Nicméně s ohledem na kvalitu kontroly betonového krytí může tento parametr definovat v modulu RF-CONCRETE Members uživatel v souladu s pokročilými doporučeními v Eurokódu podle obr. 03.
Nominální krycí vrstva podle normy tak činí: cnom = 25 + 10 = 35 mm.
Porovnání s francouzskou národní přílohou

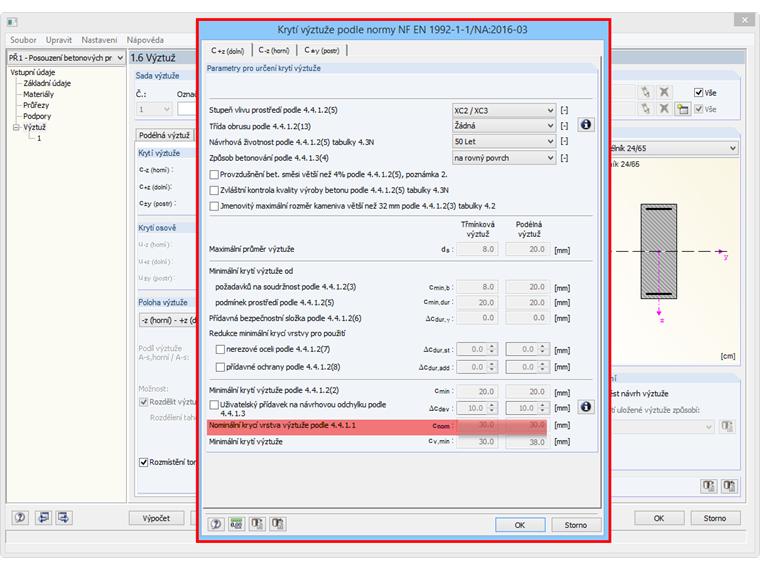

Pro srovnání si povšimneme rozdílu ve výsledcích za stejných podmínek, ovšem tentokrát použijeme normu spolu s francouzskou národní přílohou.
Nominální krycí vrstva byla snížena na 30 mm.
Vysvětlení spočívá v úpravě třídy konstrukce podle tabulky 4.3NF v souladu s doporučením francouzské národní přílohy, která umožňuje jako v našem případě zmenšit třídu konstrukce z betonu C30/37 z S4 na S3. Hodnoty, které převezmeme z tabulky 4.4N, jsou tak jiné a hodnota cmin,dur odpovídající třídě konstrukce S3 je menší.
Použití v jiných přídavných modulech
V modulech RF-CONCRETE Surfaces a RF-CONCRETE Columns se rovněž používá funkce automatického stanovení krytí výztuže podle normy tak, jak jsme popsali v tomto článku.
