¿Qué es el recubrimiento de hormigón?
El recubrimiento de hormigón corresponde a la distancia entre la superficie del hormigón y la armadura más cercana. De hecho, se define mediante cnom, que tiene en cuenta un recubrimiento mínimo así como un intervalo de cálculo para las tolerancias de ejecución.
Recubrimiento nominal
| cnom | Cobertura nominal |
| cmín. | Recubrimiento mínimo de hormigón |
| ∆cdev | Tolerancia para la desviación |
¿Cuál es el recubrimiento mínimo de hormigón a tener en cuenta?
recubrimiento mínimo
| cmín.,b | Recubrimiento mínimo debido al requisito de adherencia |
| cmín.,dur | Cobertura mínima por condiciones ambientales |
| ∆cdur, γ = 0 | Elemento de seguridad adicional (valor recomendado) |
| ∆cdur, st = 0 | Reducción por uso de acero inoxidable (valor recomendado) |
| ∆cdur, suma = 0 | Reducción debido al uso de protección adicional (valor recomendado) |
Recubrimiento mínimo debido al requisito de adherencia
| ∅ | Diámetro del acero de armadura |
| ∅n | Diámetro equivalente (véase el apartado 8.9.1 de EN 1992-1-1) |
Recubrimiento mínimo debido a requisitos ambientales
Los valores recomendados de cmín.,dur se dan en la tabla 4.4N de EN 1992-1-1. Esta tabla especifica el recubrimiento en mm a considerar según la clase estructural y la clase de exposición.
¿Cómo se determinan las condiciones ambientales?
En primer lugar, la protección de una estructura se considera según la duración del uso del proyecto' y el uso previsto: esta es la clase estructural. Entonces, la cubierta dependerá de la exposición de la estructura a las condiciones físicas y químicas: esto corresponde a la clase de exposición.
Estas condiciones ambientales dependen de la compacidad del hormigón y de su calidad. Por lo tanto, es indirectamente la relación agua/cemento la que hace posible determinar estas condiciones en función de la clase de resistencia del hormigón.
Esta es la razón por la cual los Eurocódigos recomiendan la tabla 4.3N de EN 1992-1-1, que es una tabla de clasificación estructural que permite aumentar o disminuir la clase estructural de una estructura, dependiendo en particular de la clase resistente del hormigón.
De esta forma, los dos primeros parámetros se pueden asimilar en un proyecto del cual se espera una vida útil de 50 años (clase estructural S4), con condiciones de exposición de clase XC2/XC3 (corrosión inducida por carbonatación en un ambiente húmedo). Entonces tendrá dos posibilidades de recubrimiento, dependiendo de la clase resistente:
- cmin,dur = 25 mm para hormigón de C30/37 o menos (tabla 4.4N)
- cmin,dur = 20 mm para hormigón de C35/45 o más (tabla 4.4N + tabla 4.3N)
Otros parámetros que se pueden definir en RF-CONCRETE
En RF-CONCRETE Members, por ejemplo, tenemos la opción de modificar los numerosos parámetros que permiten la determinación del valor del recubrimiento:
- Clase de abrasión
- Tipo de fabricación
- Oclusión de aire
- Control de calidad especial de la producción de hormigón
- Tamaño máximo del árido
Aplicación de la teoría utilizando RF-CONCRETE Members
En este artículo, analizaremos los resultados obtenidos automáticamente durante la búsqueda del recubrimiento mínimo según la norma. A continuación, consideramos los mismos parámetros que se describieron anteriormente en detalle:
- Clase estructural: S4
- Clase de exposición: XC2/XC3
- Clase de resistencia del hormigón: C30/37
- Áridos: dg = 25 mm
- Diámetro de la armadura longitudinal: ϕ = 20 mm
- Diámetro de la armadura transversal: ϕt = 8 mm

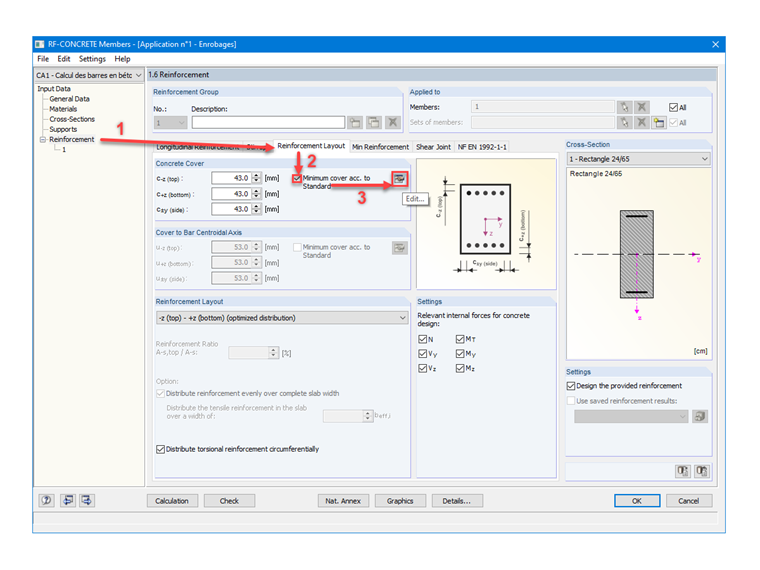

Para determinar automáticamente el recubrimiento de hormigón con RF-CONCRETE Members, la imagen 01 describe los pasos que se deben realizar.

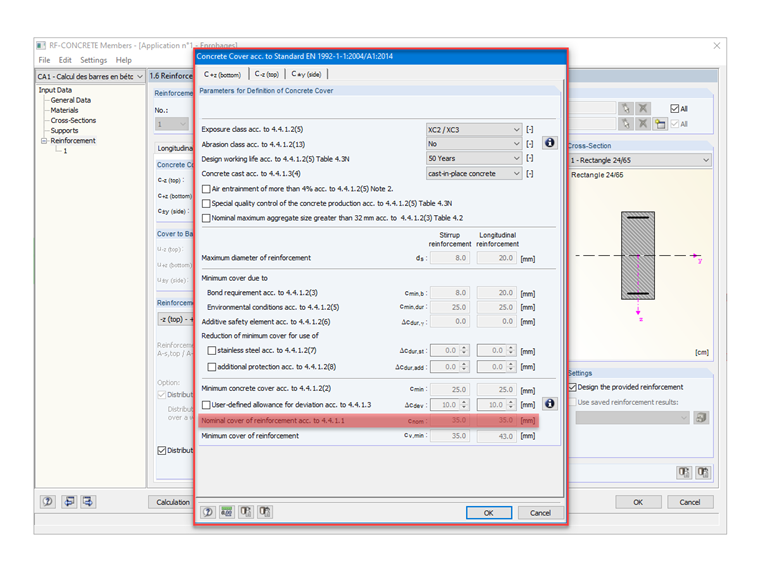

La imagen 02 a continuación muestra los parámetros definidos según nuestro ejemplo. Asegúrese de que la norma esté seleccionada en la ventana "Datos generales" y que la clase resistente del hormigón esté definida en la ventana "1.2 Materiales".
Tolerancia para desviación

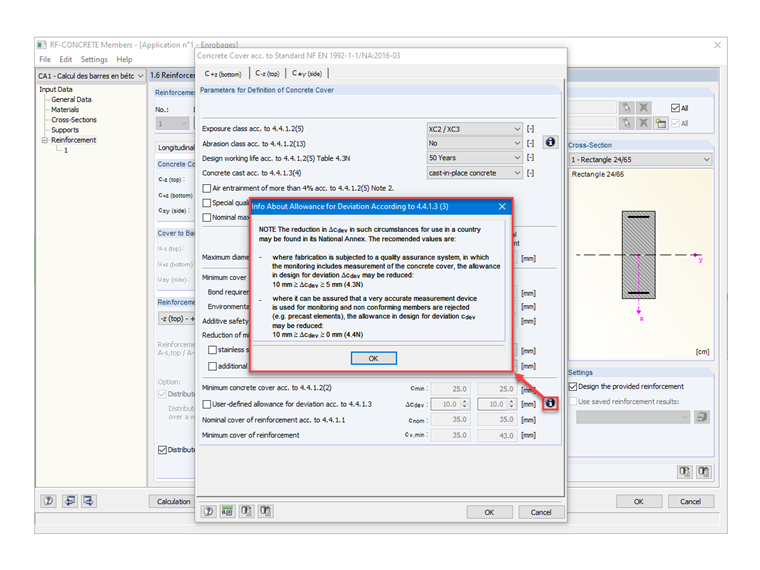

Como podemos ver en la Imagen 02, el valor definido por defecto es el recomendado por los Eurocódigos; es decir, 10 mm. Sin embargo, dependiendo de la calidad del control del recubrimiento, el usuario puede definir este parámetro en RF-CONCRETE Members, siguiendo las recomendaciones avanzadas del Eurocódigo, según la figura 03.
Por lo tanto, el recubrimiento nominal según la norma es: cnom = 25 + 10 = 35 mm.
Comparación con el Anejo Nacional francés
A modo de comparación, tomamos nota de la diferencia en los resultados para condiciones idénticas a las anteriores, pero esta vez aplicamos las normas relacionadas con el Anejo Nacional francés.
El recubrimiento nominal se ha reducido a 30 mm.
Esto se puede explicar por la modulación de la clase estructural recomendada por el Anejo Nacional francés según la tabla 4.3NF, que permite una reducción de la clase estructural basada en un hormigón de resistencia C30/37 pasando de S4 a S3, como en nuestro caso. Por lo tanto, se modifica la lectura de la tabla 4.4N y el valor de cmín.,dur es menor, correspondiente a la clase estructural S3.
Aplicación en otros módulos adicionales
Los módulos RF-CONCRETE Surfaces y RF-CONCRETE Columns también utilizan la función de recubrimiento automático de hormigón según la norma, siguiendo el mismo procedimiento descrito en este artículo.
