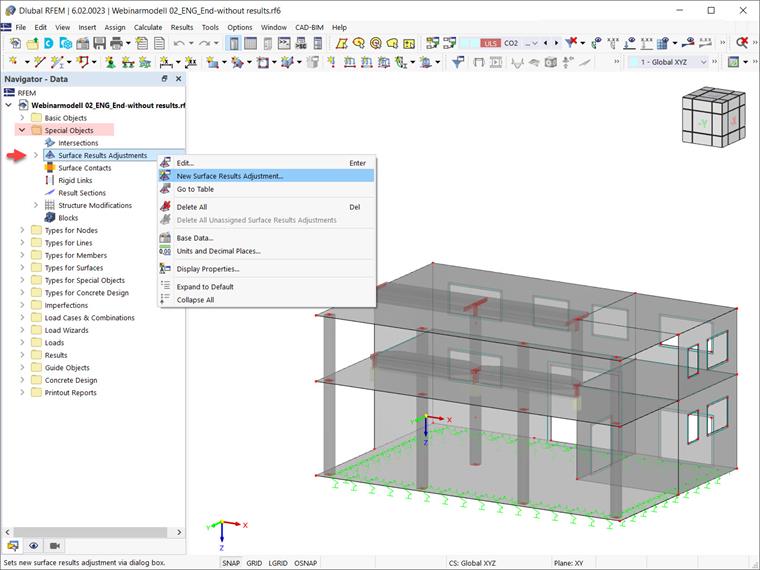

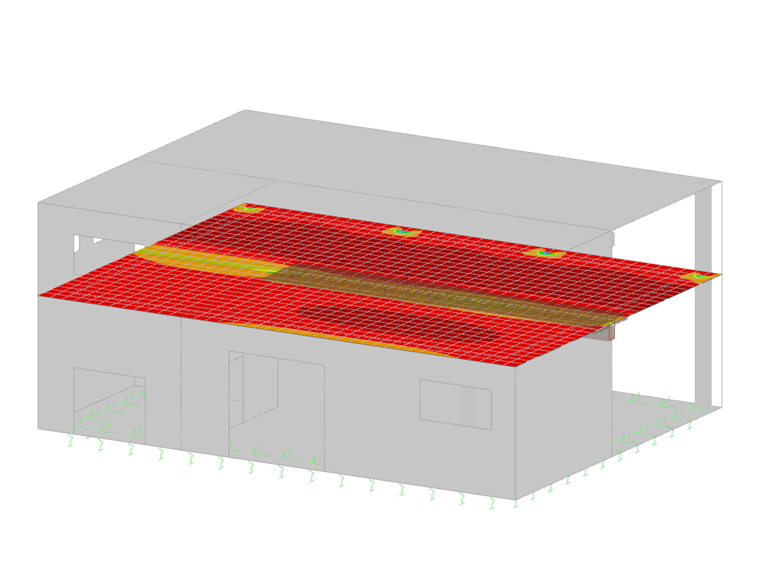

A função acima mencionada está disponível em "Objetos especiais" no navegador de dados. A sua utilização será demonstrada definindo os ajustamentos de resultados de superfície para as zonas de ligação entre os pilares e as lajes na Figura 2. O objectivo é definir áreas correspondentes às dimensões do pilar e zerar os esforços internos de superfície dentro da zona.

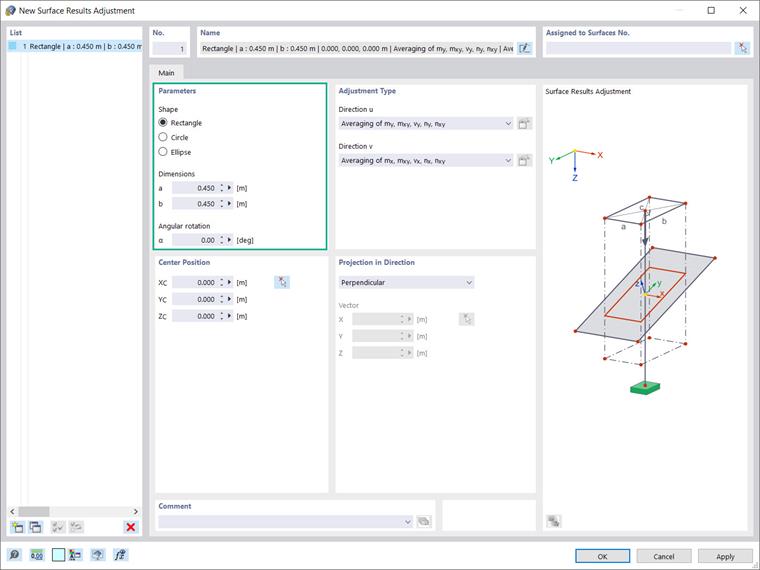

Apesar de estarmos interessados em definir a área quadrática/retangular correspondente às dimensões do pilar (0,450x0,450m), a zona de ajuste também pode ser definida de diferentes formas, tais como um círculo ou uma elipse (Figura 3). Dependendo da seleção, é necessário definir os parâmetros específicos da forma (por exemplo, largura, comprimento ou diâmetro). Se necessário, pode rodar a zona especificando o valor de "Rotação angular".
O passo seguinte é definir o tipo de ajustamento para a direção "u" como primeira direção e "v" como ortogonal à mesma. Desta forma, é possível definir os momentos e as forças internas de superfície a serem considerados para o alisamento. Estão disponíveis as seguintes opções: média de my, mxy, vy, ny, nxy ; média de mx, mxy, vx, nx, nxy ; definido pelo utilizador, zero ou nenhum. Os dois primeiros representam as configurações padrão para os esforços internos básicas nas direções da superfície y e x, respectivamente.

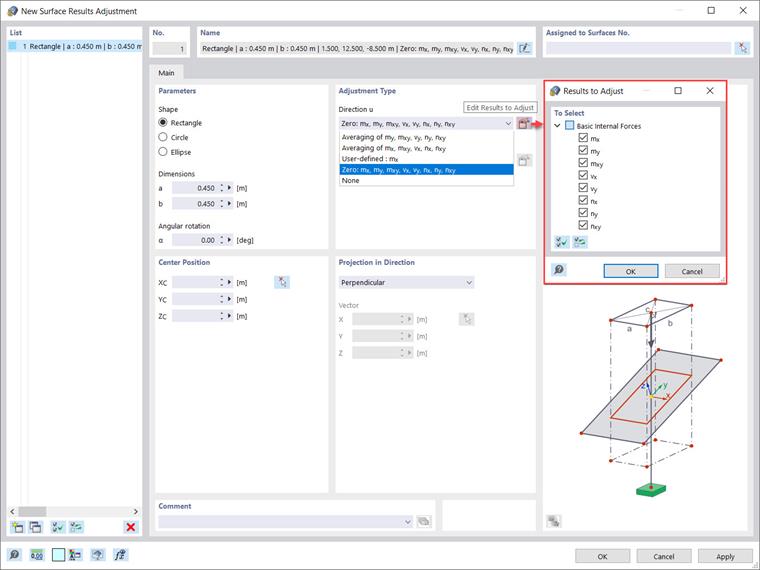

A opção "Definido pelo utilizador" permite selecionar os tipos de esforços internos cujos resultados devem ser calculados a partir da média. "Zero" significa que os resultados na zona são definidos como zero, enquanto "Nenhum" significa que não é calculada a média das forças internas de superfície, mas sim apresentadas como habitualmente. Neste exemplo, os resultados dentro da zona são definidos como zero e os tipos de esforços internos a serem ajustados são selecionados através do ícone "Editar resultados a serem ajustados", como apresentado na Figura 4.
Pode utilizar o ícone "Selecionar superfícies no gráfico" no canto superior direito para atribuir as superfícies para o ajuste dos resultados da superfície de interesse. Neste exemplo, queremos ter o ajuste dos resultados de superfície em todas as lajes; consequentemente, todas as superfícies correspondentes estão selecionadas (Figura 5).

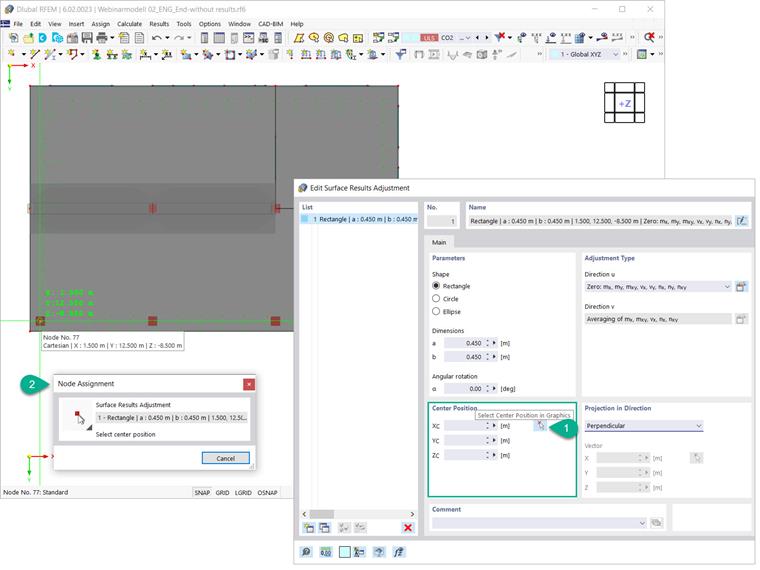

Em seguida, tem de especificar o centro da zona de ajuste. Pode fazê-lo introduzindo as coordenadas diretamente na caixa de diálogo “Novo ajuste de resultados de superfície” ou definindo-as graficamente como apresentado na Figura 6.
Uma vez que todos os ajustamentos de resultados de superfície serão atribuídos às mesmas superfícies, na janela "Ajustamento de resultados de superfície" pode criar 6 cópias do ajustamento criado inicialmente e alterar apenas as suas posições centrais individuais.

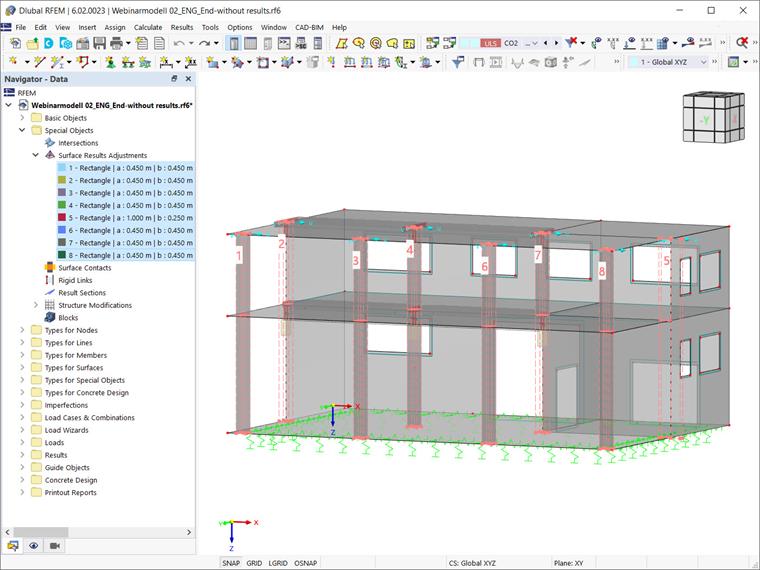

Também é possível selecionar o ajuste de resultados de superfície na janela de trabalho do RFEM e simplesmente utilizar a função de arrastar e largar para defini-los como apresentado na Figura 7. Tenha em conta que, por razões de exaustividade, também tem de ser criado um ajuste de resultados de superfície associado às paredes. Neste exemplo, este é o ajuste de resultados de superfície nº 5 com as dimensões de 1.000x0,250m.
