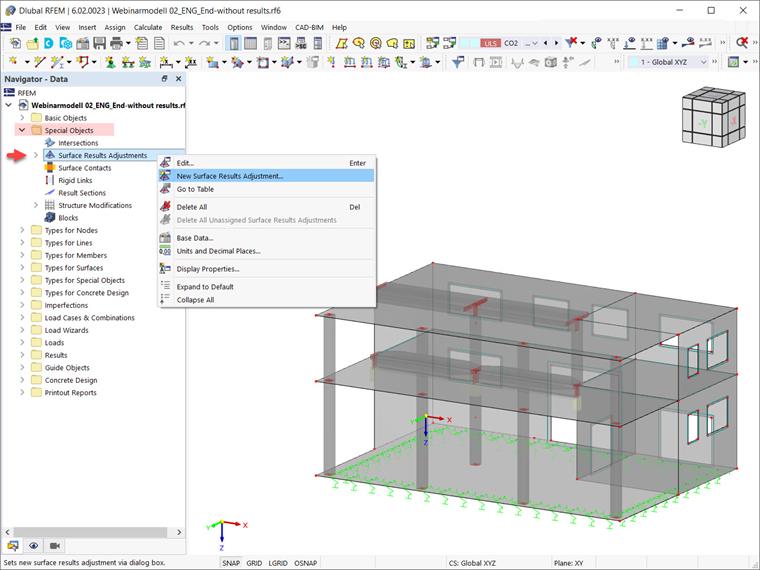

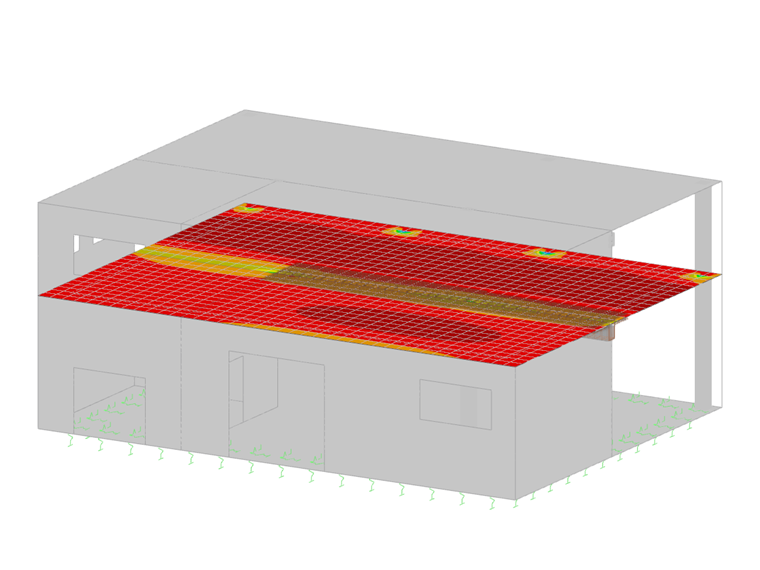

La funzione sopra menzionata è disponibile in "Oggetti speciali" nel navigatore Dati. Il suo utilizzo sarà mostrato definendo gli aggiustamenti dei risultati della superficie per le zone di collegamento tra le colonne e le solette nell'immagine 2. L'obiettivo è definire le aree corrispondenti alle dimensioni della colonna e azzerare le forze interne della superficie all'interno della zona.

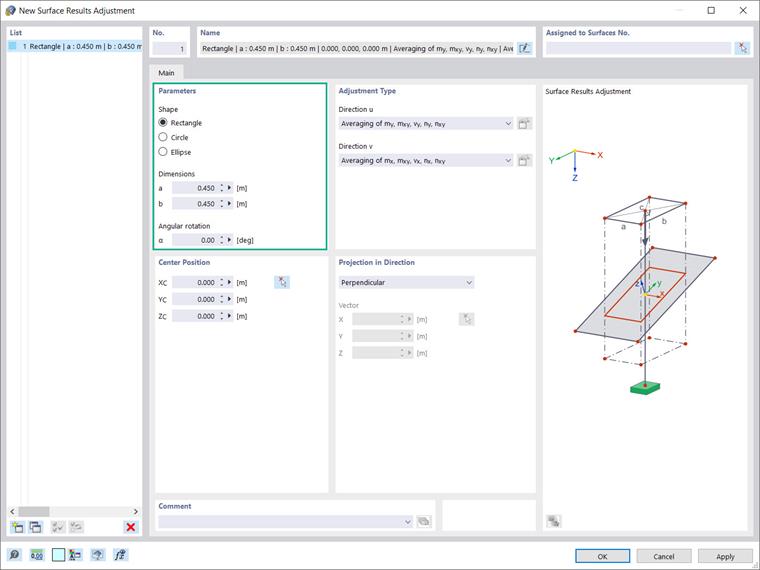

Sebbene siamo interessati a definire l'area quadratica/rettangolare corrispondente alle dimensioni della colonna (0,450x0,450 m), la zona di regolazione può anche essere definita in diverse forme, come un cerchio o un'ellisse (Figura 3). A seconda della selezione, è necessario definire i parametri specifici della forma (ad esempio larghezza, lunghezza o diametro). Se necessario, è possibile ruotare la zona specificando il valore della "Rotazione angolare".
Il passaggio successivo consiste nel definire il tipo di correzione per la direzione "u" come prima direzione e "v" come ortogonale ad essa. Pertanto, è possibile definire le forze interne della superficie e i momenti da considerare per la levigatura. Sono disponibili le seguenti opzioni: media di my, mxy, vy, ny, nxy ; media di mx, mxy, vx, nx, nxy ; definito dall'utente, zero o nessuno. I primi due rappresentano le impostazioni di default per le forze interne di base rispettivamente nelle direzioni della superficie y e x.

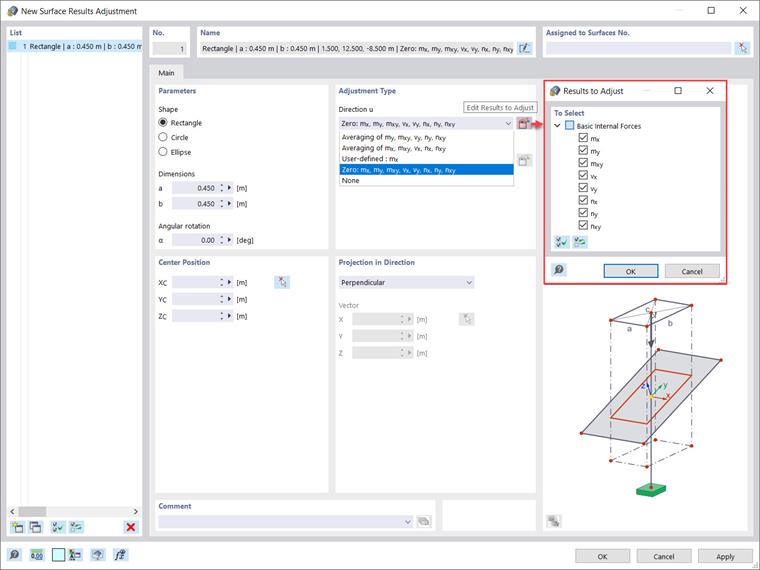

"Definito dall'utente" consente di selezionare i tipi di forze interne i cui risultati devono essere mediati. "Zero" significa che i risultati all'interno della zona sono impostati su zero, mentre "Nessuno" significa che le forze interne della superficie non sono mediate, ma visualizzate come al solito. In questo esempio, i risultati all'interno della zona sono impostati su zero e i tipi di forze interne da regolare sono selezionati tramite l'icona "Modifica risultati da regolare", come mostrato nell'immagine 4.
È possibile utilizzare l'icona "Seleziona superfici nell'area grafica" nell'angolo in alto a destra per assegnare le superfici per la regolazione dei risultati della superficie di interesse. In questo esempio, vogliamo avere la regolazione dei risultati della superficie su tutte le solette; pertanto, tutte le superfici corrispondenti sono selezionate (Figura 5).

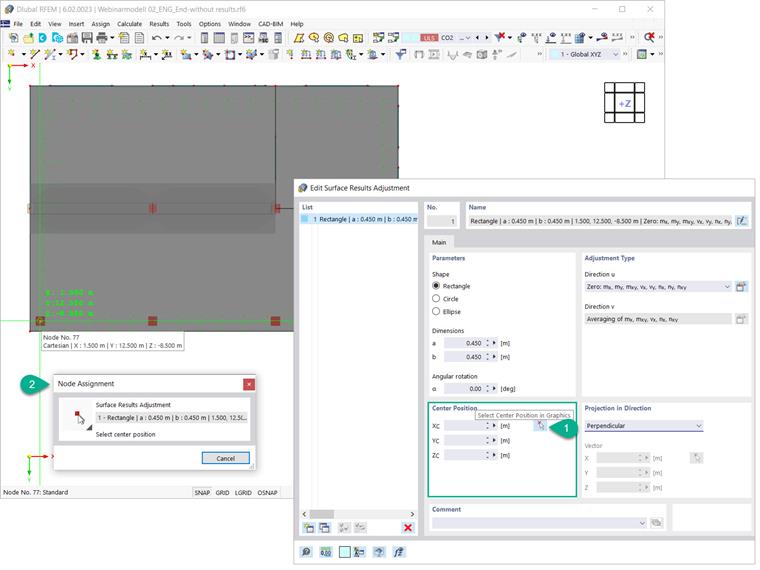

Successivamente, è necessario specificare il centro della zona di regolazione. Puoi farlo inserendo le coordinate direttamente nella finestra di dialogo "Regolazione dei risultati della nuova superficie" o definirle graficamente come mostrato nell'immagine 6.

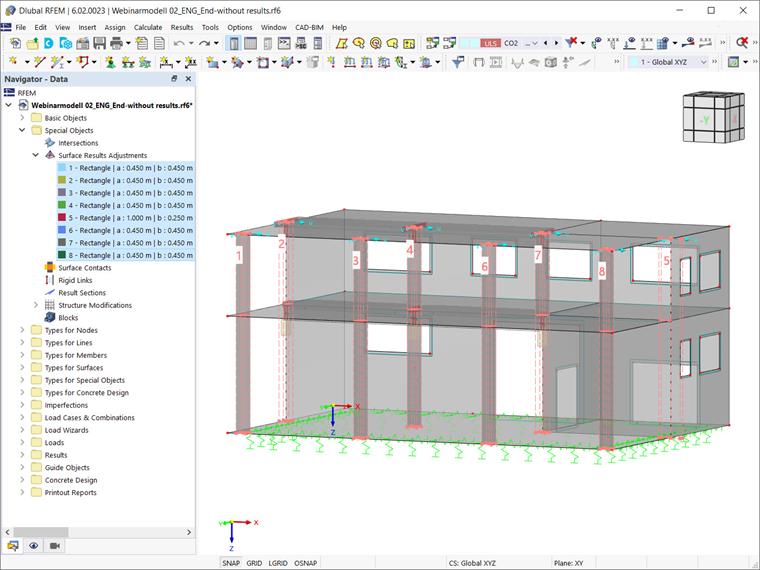

Poiché tutte le regolazioni dei risultati delle superfici saranno assegnate alle stesse superfici, nella finestra "Regolazione dei risultati delle superfici" è possibile creare 6 copie della regolazione inizialmente creata e modificare semplicemente la loro posizione centrale individuale.
È anche possibile selezionare le regolazioni dei risultati della superficie nella finestra di lavoro di RFEM e semplicemente utilizzare la funzione di trascinamento per definirle come mostrato nell'immagine 7. Tenere presente che, per motivi di completezza, è necessario creare anche un adeguamento dei risultati della superficie associato alle pareti. In questo esempio, questa è la regolazione dei risultati della superficie nr. 5 con dimensioni di 1.000x0.250m.
