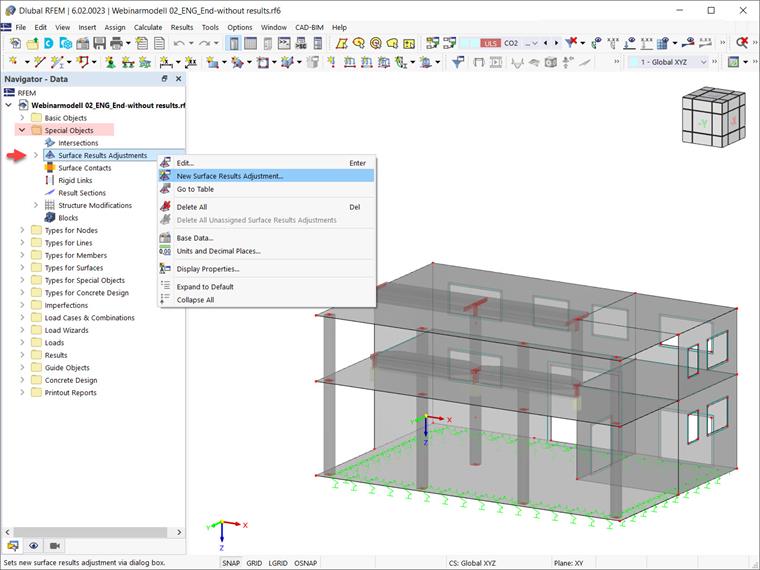

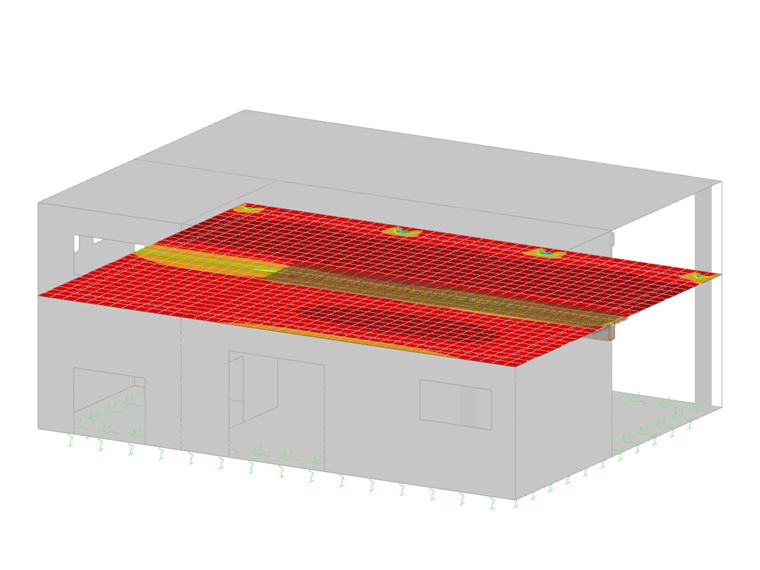

La fonction mentionnée ci-dessus est disponible sous « Objets spéciaux » dans le Navigateur - Données. Son utilisation est illustrée par la définition des ajustements de résultats de surfaces pour les zones d'assemblage entre les poteaux et les dalles dans la Figure 2. L'objectif est de définir des aires correspondant aux dimensions du poteau et de définir à zéro les efforts internes surfaciques à l'intérieur de la zone.

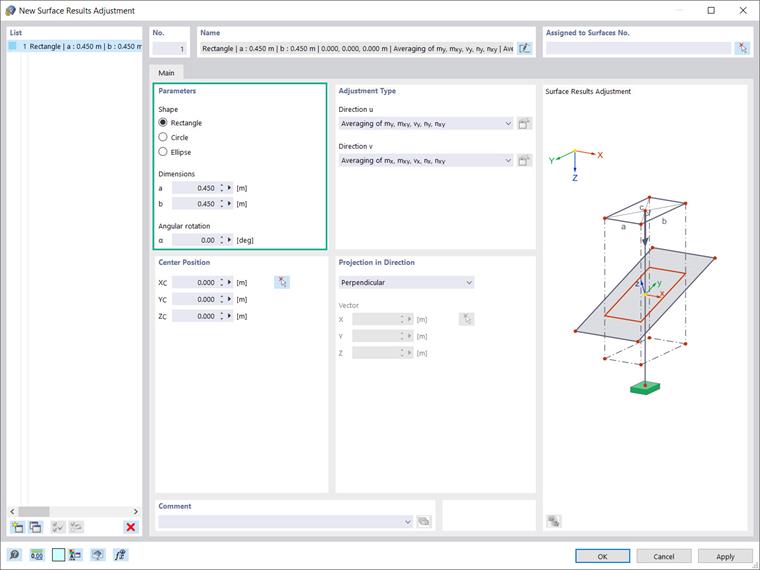

Bien que nous souhaitions définir la zone quadratique/rectangulaire correspondant aux dimensions du poteau (0,450 x 0,450 m), la zone de réglage peut également être définie sous différentes formes, comme un cercle ou une ellipse (Figure 3). Selon la sélection, il est nécessaire de définir les paramètres spécifiques à la forme (par exemple, la largeur, la longueur ou le diamètre). Si nécessaire, vous pouvez faire pivoter la zone en spécifiant la valeur de la « Rotation angulaire ».
L'étape suivante consiste à définir le type d'ajustement pour la direction « u » comme première direction et « v » comme orthogonal à celle-ci. Vous pouvez ainsi définir les efforts internes et les moments surfaciques à prendre en compte pour le lissage. Vous pouvez procéder de plusieurs manières : calcul de la moyenne de my, mxy, vy, ny, nxy ; calcul de la moyenne de mx, mxy, vx, nx, nxy ; défini par l'utilisateur, nul ou aucun. Les deux premiers représentent les paramètres par défaut pour les efforts internes de base dans les directions de surface y et x, respectivement.

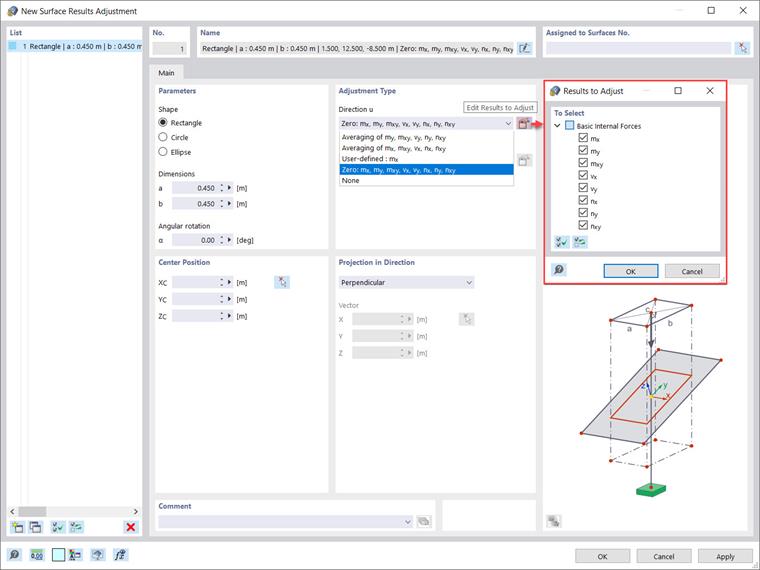

« Défini par l'utilisateur » vous permet de sélectionner les types d'efforts internes dont les résultats doivent être moyennés. « Nul » signifie que les résultats à l'intérieur de la zone sont mis à zéro, tandis que « Aucun » signifie que les efforts internes de surface ne sont pas moyennés, mais affichés comme d'habitude. Dans cet exemple, les résultats dans la zone sont définis sur zéro et les types d'efforts internes à ajuster sont sélectionnés via l'icône « Modifier les résultats à ajuster », comme le montre la Figure 4.
Vous pouvez utiliser l'icône « Sélectionner graphiquement les surfaces » dans le coin supérieur droit pour assigner les surfaces pour l'ajustement de résultats de surface d'intérêt. Dans cet exemple, nous voulons que l'ajustement de résultats de surface soit appliqué à toutes les dalles ; par conséquent, toutes les surfaces correspondantes sont sélectionnées (Figure 5).
Vous devez ensuite spécifier le centre de la zone d'ajustement. Pour ce faire, entrez les coordonnées directement dans la boîte de dialogue « Nouvel ajustement de résultats de surface » ou définissez-les graphiquement, comme le montre la Figure 6.
Étant donné que tous les ajustements de résultats de surface seront assignés aux mêmes surfaces, vous pouvez créer 6 copies de l'ajustement initialement créé dans la fenêtre « Ajustement de résultats de surface » et modifier leur position centrale individuelle.

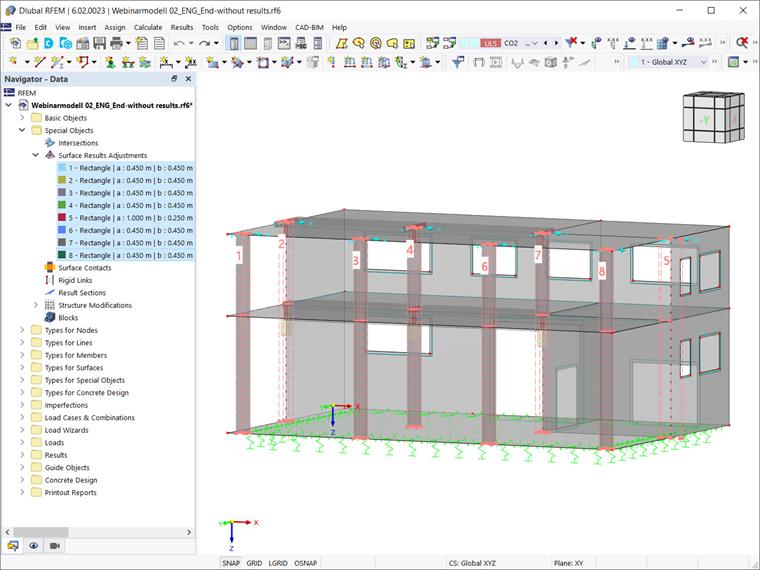

Il est également possible de sélectionner les ajustements de résultats de surface dans la fenêtre de travail de RFEM et de les définir simplement à l'aide de la fonction glisser-déposer, comme le montre la Figure 7. Veuillez noter que par souci d'exhaustivité, un ajustement de résultats de surface associé aux voiles doit également être créé. Dans cet exemple, il s'agit de l'ajustement de résultats de surface n° 5 avec des dimensions de 1,000 x 0,250 m.
