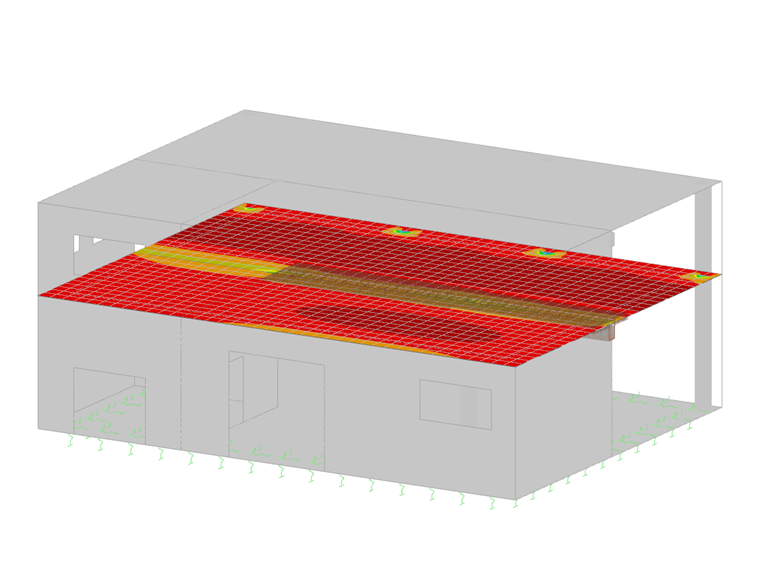

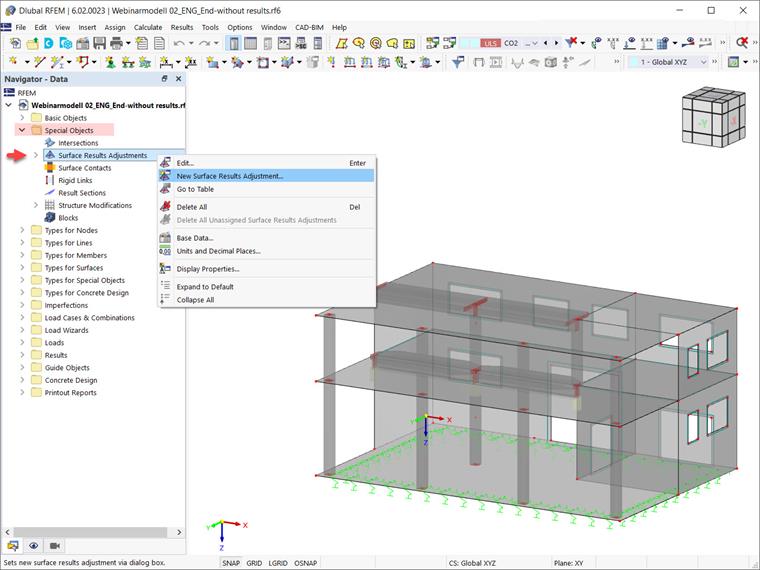

上述功能位于数据导航器的“特殊对象”下。 通过在图 2 中为柱和板之间的连接区域定义面结果调整来显示其用途。 目的是根据柱子的尺寸定义区域，并将区域内的面内力设置为零。

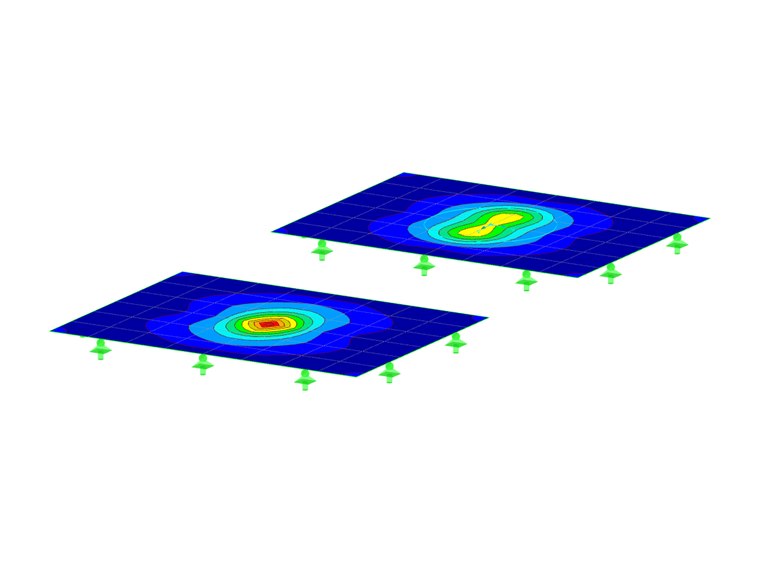

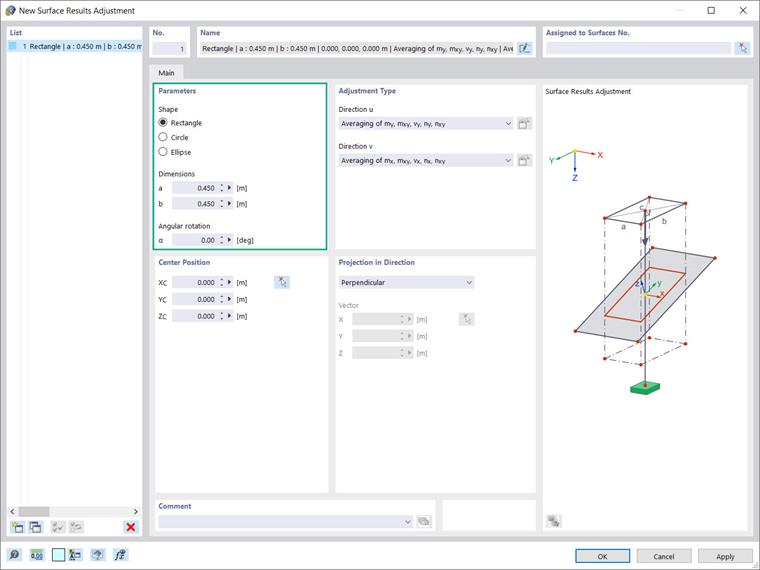

虽然我们感兴趣的是定义与柱尺寸（0.450x0.450m）相对应的二次/矩形区域，但调整区域也可以定义为不同的形式，例如圆形或椭圆形（图3）。 根据选择的不同，需要定义形状特定的参数（例如宽度、长度或直径）。 如果需要，可以通过指定“角度旋转”的值来旋转区域。
下一步是定义调整类型，将方向“u”定义为第一个方向，将“v”定义为与其正交的方向。 因此，您可以定义在进行平滑处理时要考虑的面内力和弯矩。 可以选择将应力-应变曲线定义为以下类型： 平均 my, mxy, vy, ny, nxy ; mx, mxy, vx, nx, nxy的平均值；用户自定义、零或无。 前两个分别代表面 y 和 x 方向上基本内力的默认设置。

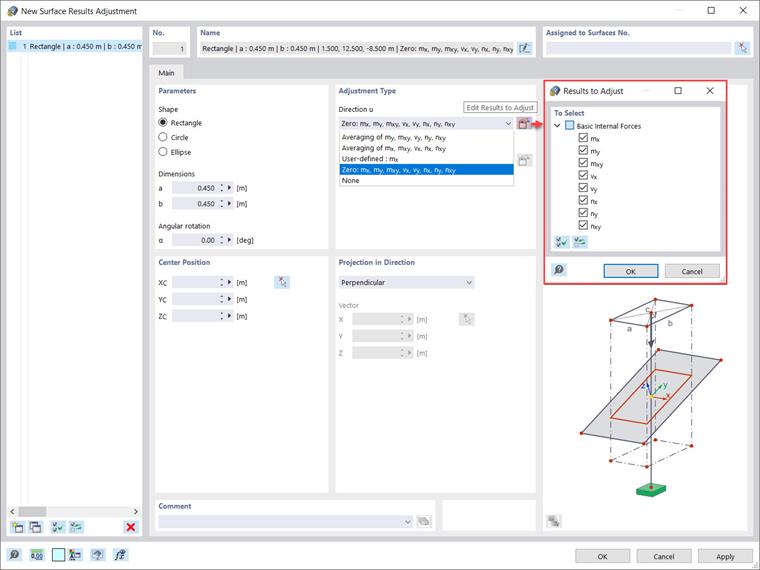

在“用户自定义”选项中，您可以选择需要平均结果的内力类型。 “零”表示该区域内的结果设置为零，而“无”表示不平均面内力，而是照常显示。 在本例中，区域内的结果设置为零，并且通过“编辑要调整的结果”图标选择要调整的内力类型，如图4所示。
您可以使用右上角的“在图形中选择面”图标，为感兴趣的面结果平差分配面。 在本例中，我们想要对所有楼板进行面结果调整；因此，所有相应的面都被选中（图5）。

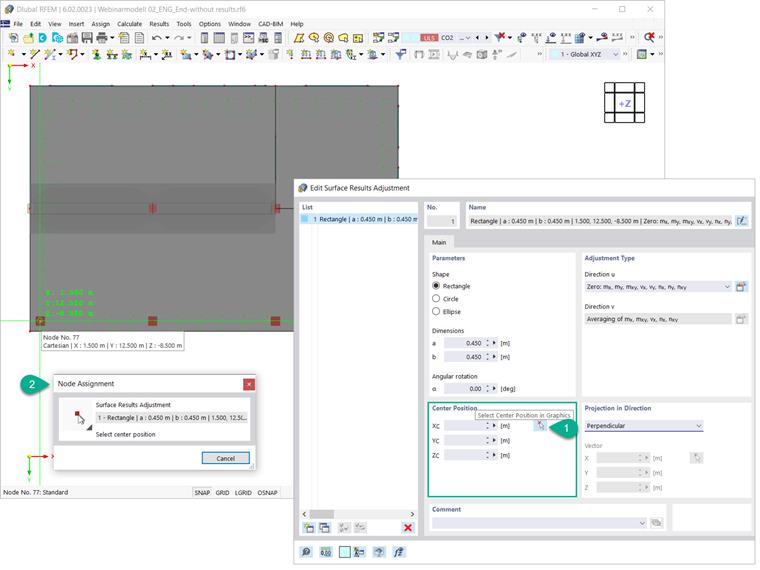

接下来，您必须指定调整区域的中心。 您可以通过在“新建面结果调整”对话框中直接输入坐标来完成此操作，或者如图6所示以图形方式定义它们。
由于所有面的结果调整都将分配给相同的面，因此在“面结果调整”窗口中可以创建最初创建的调整的 6 个副本，并只修改它们各自的中心位置。

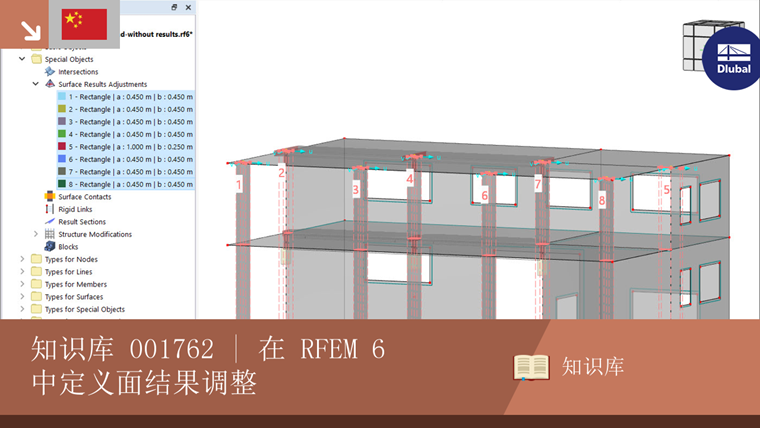

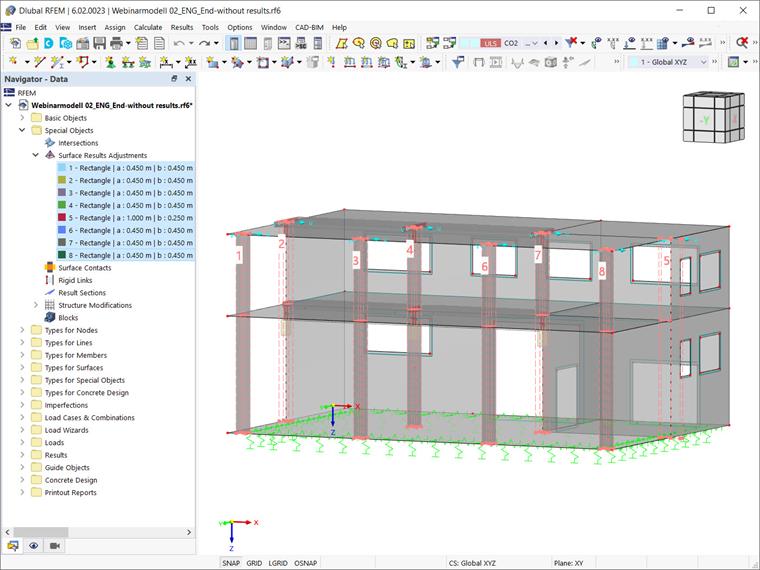

也可以在 RFEM 工作窗口中选择面结果调整，然后使用拖放功能进行定义，如图 7 所示。 请注意，为了完整起见，还必须创建一个与墙相关联的面结果调整。 在本例中为面结果调整编号 5，尺寸为 1.000x0.250m。
