Uma libertação de linha no RFEM 6 pode ser definida usando o menu "Inserir" → "Objetos Especiais" → "Libertações de Linha" → "Caixa de Diálogo", como mostrado na Imagem 1. Também pode encontrar libertações de linha em "Objetos Especiais" no Navegador de Dados.

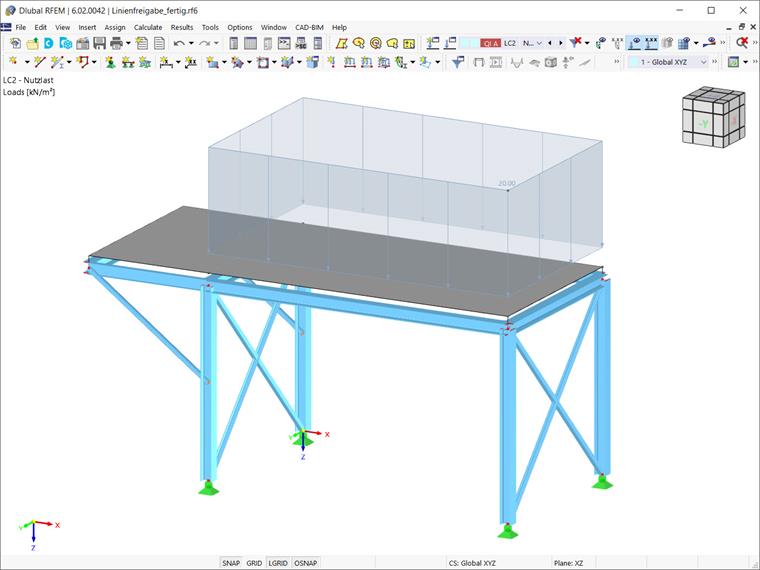

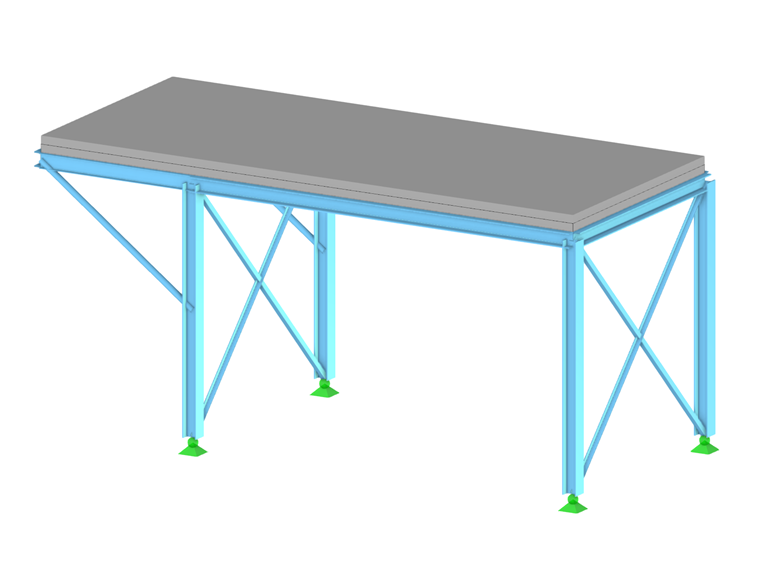

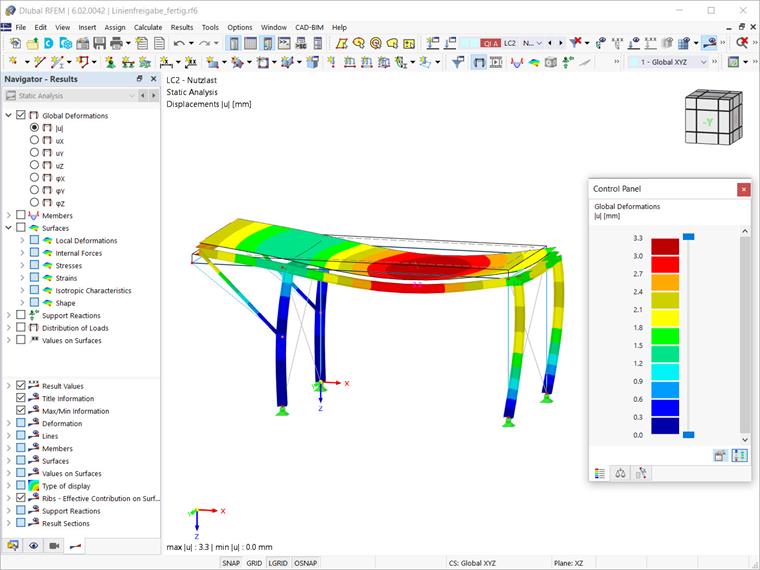

O uso de libertações de linha será demonstrado num exemplo prático. O modelo de interesse é uma construção de aço com uma laje de betão colocada com certa excentricidade acima dela (apresentada na Imagem 1). Primeiro, é demonstrada a deformação da laje quando submetida a uma carga imposta de 20 kN/m². A carga atribuída é apresentada na Imagem 2 e a deformação associada a este caso de carga é então mostrada na Imagem 3.

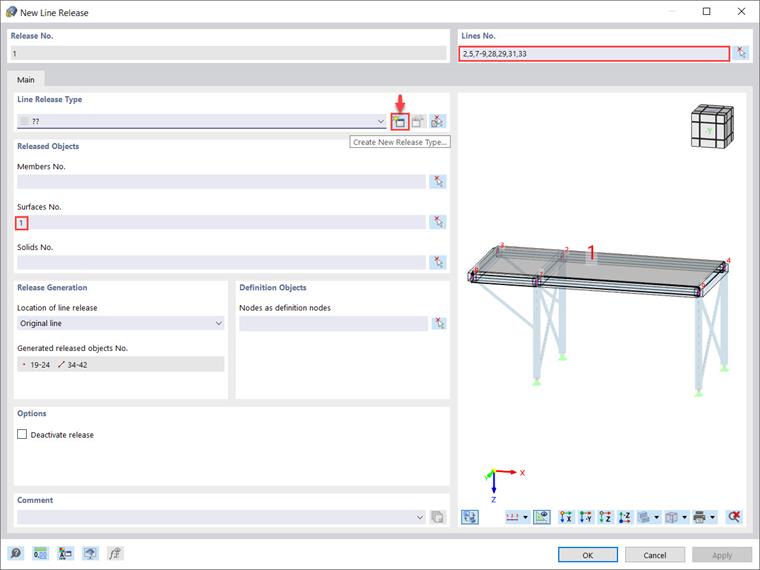

Vai-se agora definir as libertações de linha para a laje de betão. Como mencionado anteriormente, pode definir uma libertação de linha utilizando o menu 'Inserir' → "Objetos Especiais" → "Libertações de Linha" → "Caixa de Diálogo" ou através dos "Objetos Especiais" no Navegador de Dados (Imagem 1). Em ambos os casos, a caixa de diálogo "Nova Libertação de Linha" está disponível conforme apresentado na Imagem 4. Selecione as linhas de interesse no canto superior direito e a superfície associada à laje (ou seja, Superfície nº 1) na secção “Objetos Libertados” desta caixa de diálogo.
Ao fazer isso, a superfície nº 1 será desacoplada ao longo das linhas selecionadas. O RFEM gera uma cópia da linha no mesmo local onde as deformações libertadas são permitidas. Na seção “Geração de Libertação”, é possível selecionar se deseja colocar a libertação (articulação) na “Linha Original” ou na “Linha Libertada”. A configuração especifica com qual parte do modelo a articulação está a deformar, tendo isto um efeito nos resultados.

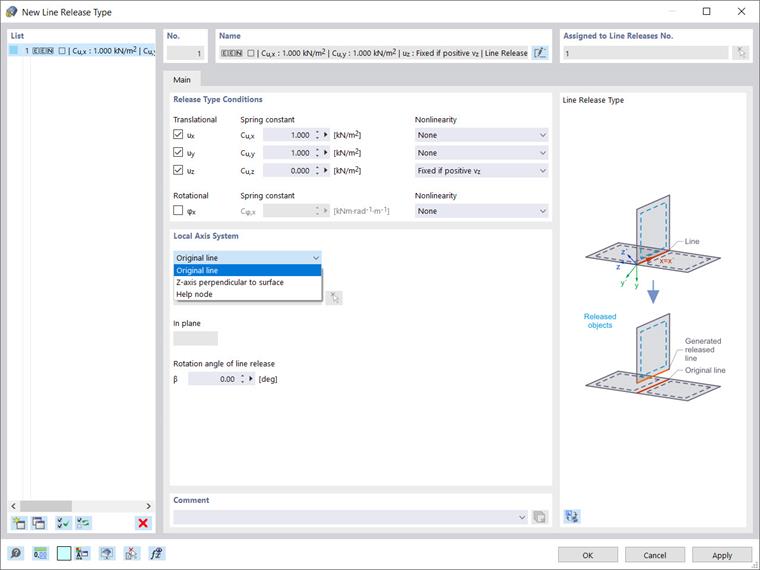

É necessário especificar as propriedades que controlam a transferência das forças internas e momentos entre a linha original e a sua cópia. O utilizador pode fazer isso definindo o tipo de libertação de linha na caixa de diálogo “Novo Tipo de Libertação” apresentada na Imagem 5. A caixa de diálogo é acessível através do ícone “Criar Novo Tipo de Libertação” indicado na Imagem 4, ou através da entrada “Tipos de Libertações de Linha” nos “Tipos para Objetos Especiais” do Navegador de Dados.
Para criar o tipo de liberação de linha, você deve definir as condições de tipo de libertação apropriadas. Na caixa de diálogo “Novo Tipo de Libertação de Linha” (Imagem 5), as condições de tipo de libertação são divididas em três graus de liberdade “Translacionais” que descrevem os deslocamentos na direção dos eixos locais e uma libertação “Rotacional” que controla as rotações em torno do eixo longitudinal da linha.
Ao selecionar a caixa de seleção para o eixo respectivo, indica que o deslocamento a rotação de um objeto em torno da direção correspondente é possível. De seguida, pode ajustar a constante da mola de translação ou rotação, bem como especificar a entrada adequada da lista de não linearidades na coluna “Não Linearidade”. Assim, pode controlar especificamente a libertação para cada componente de deformação.
Por fim, é necessário especificar qual "Sistema de Eixo Local" é utilizado como referência. Pode escolher entre as seguintes opções: “Linha Original”, “Eixo Z perpendicular à superfície” (será solicitado a selecionar a superfície cujo eixo z local governa o alinhamento dos eixos) e “Nó auxiliar” (será solicitado a introduzir o número do nó ou defini-lo graficamente e selecionar o plano (x-y ou x-z) para definir os eixos). A opção para girar a libertação de linha por um ângulo β também está à sua disposição nesta seção.

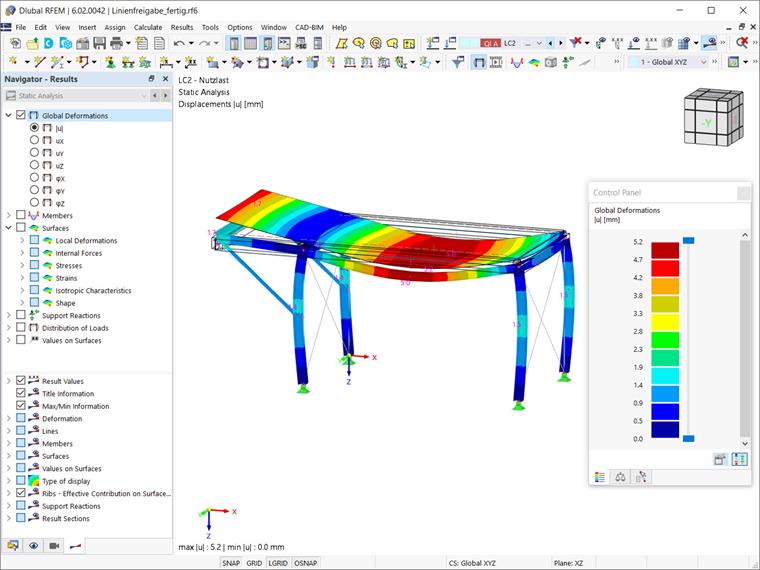

As Imagens 4 e 5 mostram as configurações para a liberação de linha definida neste exemplo. Ao fazer isso, o modelo agora está desacoplado ao longo das linhas selecionadas. A Imagem 6 exibe claramente como a liberação de linha afeta a deformação da laje.
