Высвобождения линий в RFEM 6
Техническая статья
Линейные высвобождения - это специальные объекты в RFEM 6, которые позволяют конструктивно разъединять объекты, соединенные с линией. Они в основном используются для разделения двух поверхностей, которые не связаны жестко или передают только сжимающие силы на общей граничной линии. Путем определения высвобождения линии в том же месте создается новая линия, которая передает только заблокированные степени свободы. В данной статье будет показано определение линейных высвобождений на практическом примере.

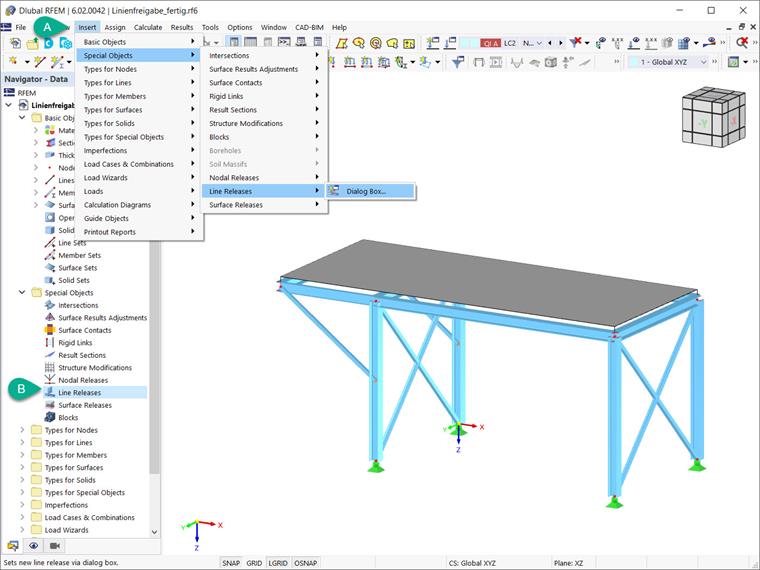

Высвобождение линии в RFEM 6 можно задать с помощью меню «Вставка» → «Специальные объекты» → «Высвобождение линии» → «Диалоговое окно», как показано на рисунке 1. Вы также можете найти высвобождения линий в разделе «Особые объекты» в данных навигатора.

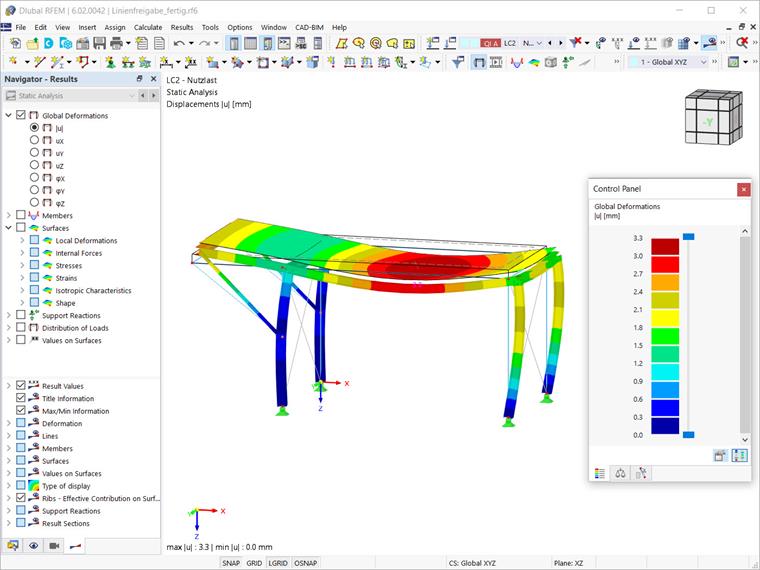

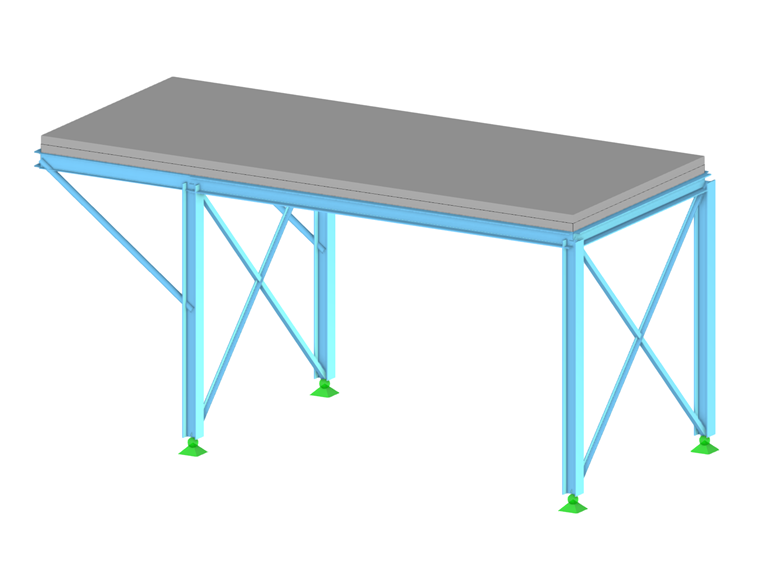

Использование линейных расцепителей будет показано на практическом примере. Интересующей нас моделью является стальная конструкция с бетонной плитой, расположенной над ней с определенным эксцентриситетом (показано на рисунке 1). Сначала демонстрируется деформация плиты при приложении нагрузки 20 кН/м2. Присвоенная нагрузка показана на рисунке 2, а деформация, связанная с этим загружением, затем показана на рисунке 3.
Теперь давайте определим линейные высвобождения для бетонной плиты. Как уже упоминалось, вы можете задать высвобождение линии с помощью меню 'Вставить' → «Специальные объекты» → «Высвобождение линии» → «Диалоговое окно» или с помощью «Особых объектов» в данных навигатора (Рисунок 1) . В обоих случаях вам доступно диалоговое окно «Освобождение новой линии», как показано на рисунке 4. Выберите интересующие линии в верхнем правом углу и поверхность, связанную с плитой (то есть, поверхность №1) в разделе «Высвобожденные объекты» этого диалогового окна. Таким образом, поверхность №1 будет развязана по выбранным линиям. RFEM создает копию линии в том же месте, где высвобожденные деформации допускаются. В разделе «Создание высвобождения» вы можете выбрать, размещать ли высвобождение (шарнир) на «исходной линии» или «высвобожденной линии». Настройка указывает, с какой частью модели деформируется шарнир, что влияет на результаты.

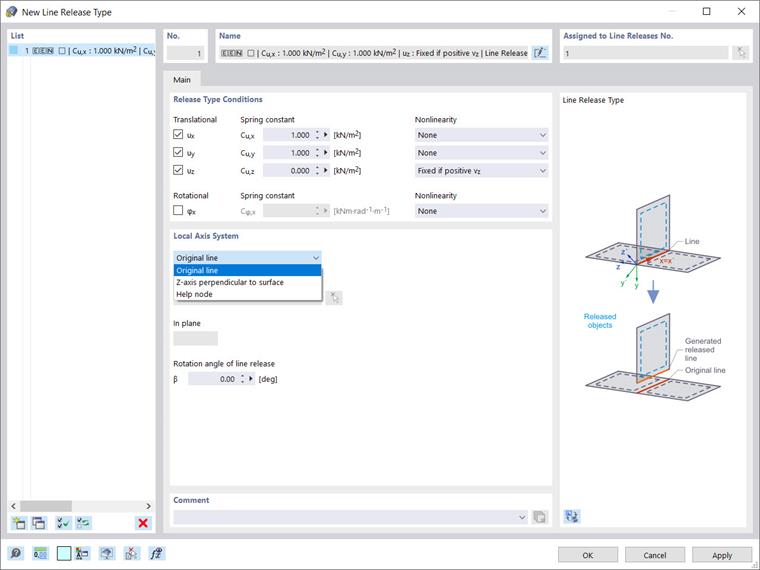

Необходимо указать свойства, управляющие передачей внутренних сил и моментов между исходной линией и ее копией. Вы можете сделать это, указав тип высвобождения линии в диалоговом окне «Новый тип высвобождения», показанном на рисунке 5. Диалоговое окно доступно через значок «Создать новый тип высвобождения», показанный на рисунке 4, или через запись «Типы для линейных высвобождений» в «Типах для специальных объектов» данных навигатора.
Для создания типа деблокирования строки необходимо определить соответствующие условия типа деблокирования. В диалоговом окне «Новый тип высвобождения линии» (рисунок 5) условия типа высвобождения разделены на три «поступательные» степени свободы, которые описывают смещения в направлении местных осей, и одну «высвобождение с поворотом», которое управляет поворотами вокруг оси продольной линии. Устанавливая флажок для соответствующей оси, вы указываете, что возможно перемещение или поворот объекта ' в соответствующем направлении. Затем вы можете настроить константу поступательной или поворотной пружины, а также указать подходящую запись из списка нелинейностей в столбце «Нелинейность». Таким образом, можно отдельно управлять высвобождением для каждого компонента деформации.
Наконец, вам необходимо указать, какая «местная система осей» используется в качестве ориентира. Вы можете выбрать одну из следующих опций: «Исходная линия», «Ось Z перпендикулярна поверхности» (затем вас попросят выбрать поверхность, чья локальная ось z будет определять выравнивание осей) и «Узел справки» (затем вас попросят ввести номер узла или задайте его графически и выберите плоскость (xy или xz) для определения осей). В этом разделе вы также можете повернуть расцепитель лески на угол β.

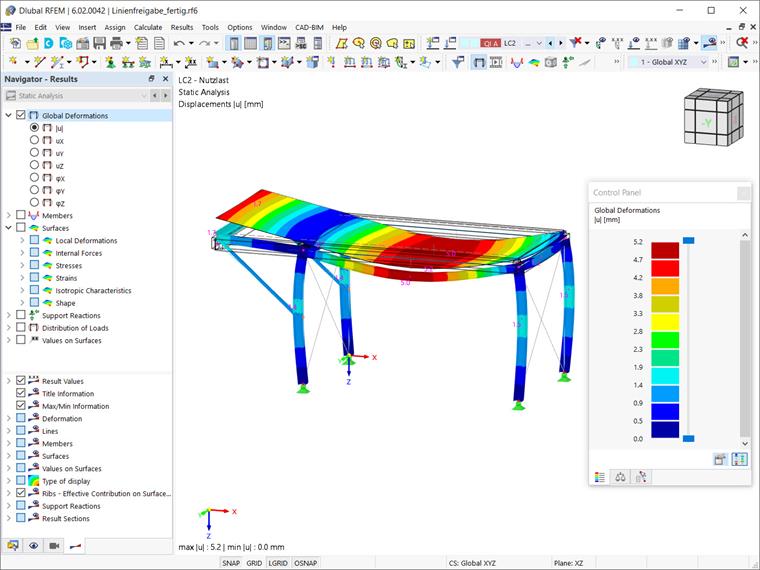

На изображениях 4 и 5 показаны настройки высвобождения линии, определенные в этом примере. Таким образом, модель теперь отделена от выбранных линий. На рисунке 6 наглядно показано, как высвобождение линии влияет на деформацию плиты.
