Liberaciones de líneas en RFEM 6

Las liberaciones de líneas son objetos especiales en RFEM 6 que permiten el desacoplamiento estructural de objetos conectados a una línea. Se usan principalmente para desacoplar dos superficies que no están conectadas rígidamente o que solo transfieren fuerzas de compresión en la línea de contorno común. Al definir una liberación de línea, se genera una nueva línea en el mismo lugar que transfiere solo los grados de libertad bloqueados. Este artículo mostrará la definición de liberaciones de líneas en un ejemplo práctico.

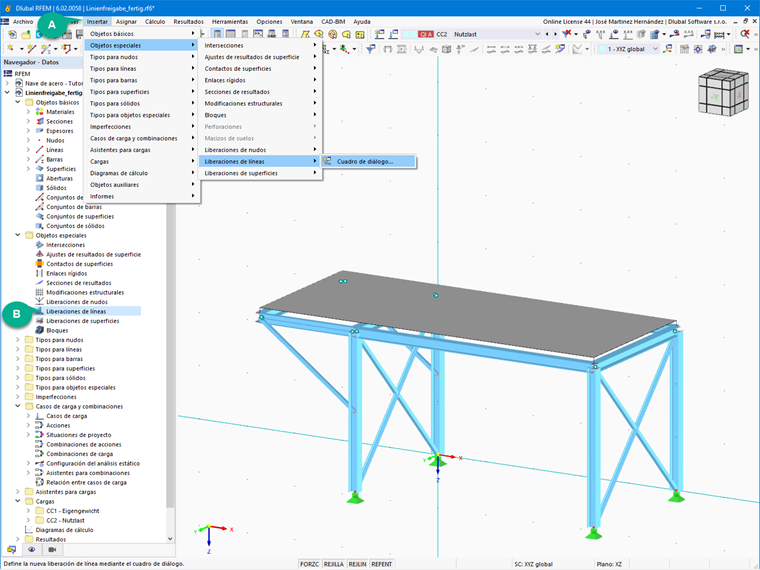

Una liberación de línea en RFEM 6 se puede definir usando el menú "Insertar" → "Objetos especiales" → "Liberaciones de líneas" → "Cuadro de diálogo", como se muestra en la imagen 1. También puede encontrar liberaciones de líneas en los "Objetos especiales" en los datos del navegador.

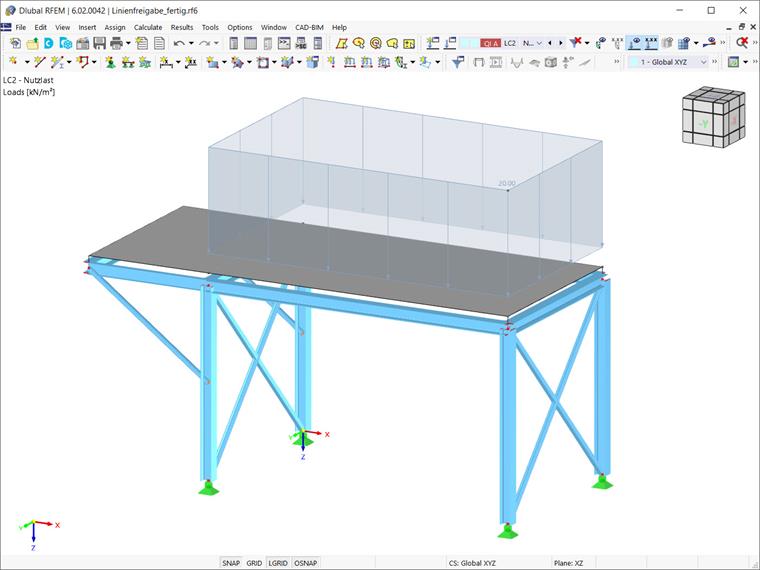

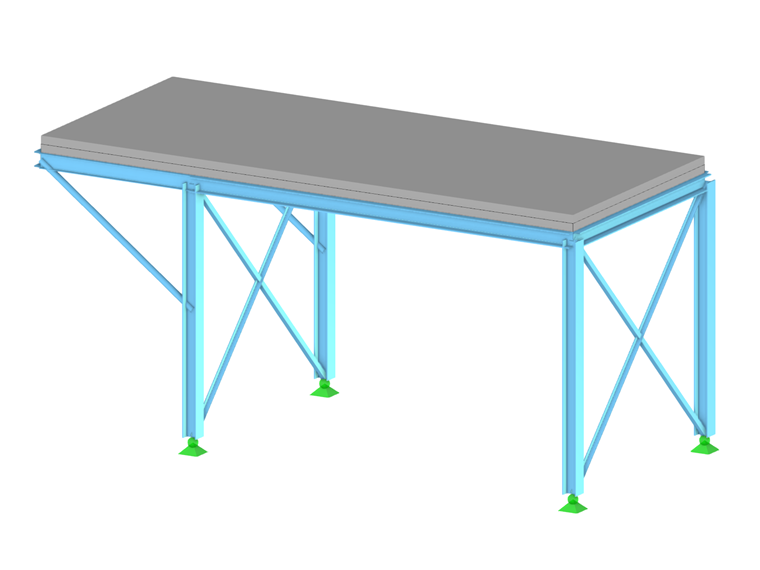

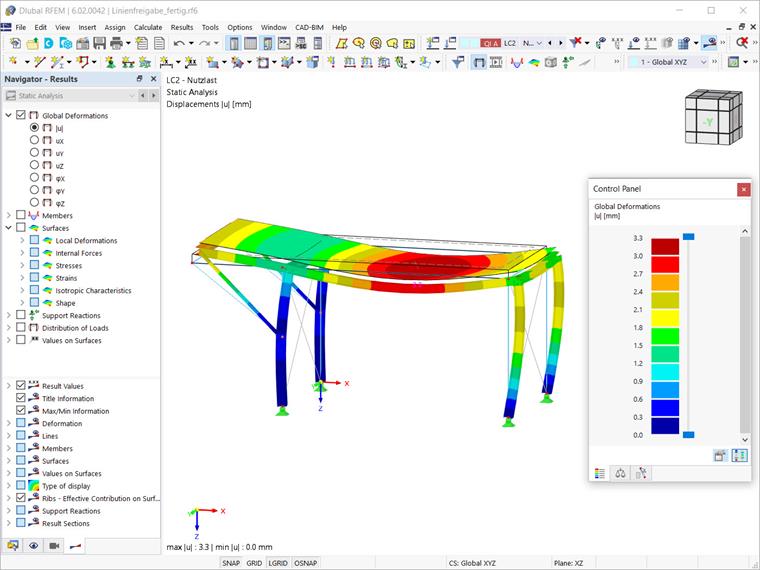

El uso de liberaciones de líneas se mostrará en un ejemplo práctico. El modelo de interés es una construcción de acero con una losa de hormigón colocada con una cierta excentricidad por encima (como se muestra en la imagen 1). Primero, se demuestra la deformación de la losa cuando se somete a una sobrecarga de uso de 20 kN/m2. La carga asignada se muestra en la Imagen 2 y la deformación asociada con este caso de carga se muestra en la Imagen 3.

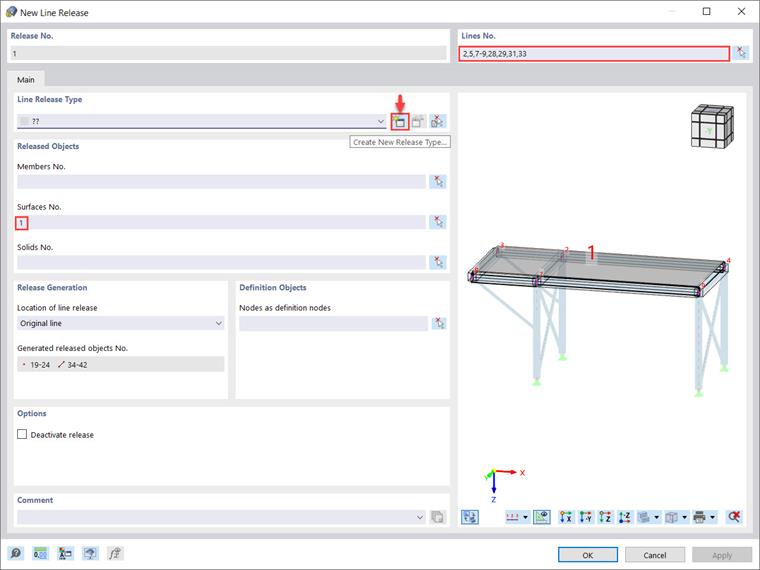

Definamos ahora las liberaciones de líneas para la losa de hormigón. Como ya se mencionó, puede definir una liberación de línea usando el menú 'Insertar' → "Objetos especiales" → "Liberaciones de líneas" → "Cuadro de diálogo" o mediante los "Objetos especiales" en los datos del navegador (Imagen 1). En ambos casos, el cuadro de diálogo "Nueva liberación de línea" está disponible para usted como se muestra en la imagen 4. Seleccione las líneas de interés en la esquina superior derecha y la superficie asociada a la losa (es decir, la superficie núm. 1) en la sección "Objetos liberados" de este cuadro de diálogo.

Al hacer esto, la superficie núm. 1 se desacoplará a lo largo de las líneas seleccionadas. RFEM genera una copia de la línea en la misma posición donde se permiten las deformaciones liberadas. En la sección "Generación de liberación", puede seleccionar si desea colocar la liberación (articulación) en la "Línea original" o en la "Línea liberada". Esta configuración especifica qué parte del modelo deforma la articulación, influyendo de este modo en los resultados.

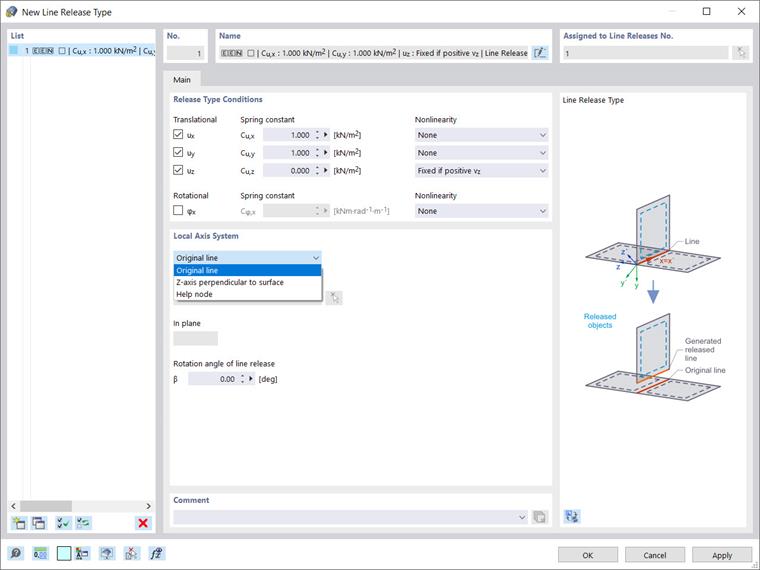

Es necesario especificar las propiedades que controlan la transferencia de los esfuerzos y momentos internos entre la línea original y su copia. Puede hacer esto definiendo el tipo de liberación de línea en el cuadro de diálogo "Nuevo tipo de liberación" que se muestra en la imagen 5. Se puede acceder al cuadro de diálogo mediante el icono "Crear nuevo tipo de liberación" indicado en la imagen 4, o mediante la entrada "Tipos para liberaciones de línea" en los "Tipos para objetos especiales" de los datos del navegador.

Para crear el tipo de liberación de línea, debe definir las condiciones del tipo de liberación adecuadas. En el cuadro de diálogo "Nuevo tipo de liberación de línea" (imagen 5), las condiciones del tipo de liberación se dividen en tres grados de libertad "traslacional" que describen los desplazamientos en la dirección de los ejes locales y una liberación "rotacional" que controla los giros sobre el eje de la línea longitudinal.

Al seleccionar la casilla de verificación para el eje respectivo, indica que es posible el desplazamiento o giro de un objeto en la dirección correspondiente. Luego, puede ajustar la constante elástica de traslación o rotación, así como especificar la entrada adecuada de la lista de no linealidades en la columna "No linealidad". Por lo tanto, puede controlar específicamente la liberación para cada componente de deformación.

Por último, es necesario especificar qué "Sistema de ejes local" se utiliza como referencia. Puede elegir entre las siguientes opciones: "Línea original", "Eje Z perpendicular a la superficie" (luego se le pide que seleccione la superficie cuyo eje z local gobierna para la alineación de los ejes) y "Nudo auxiliar" (luego se le solicita que ingrese el número del nudo o definirlo gráficamente y seleccionar el plano (xy o xz) para definir los ejes). La opción de girar la liberación de línea en un ángulo β también está a su disposición en esta sección.

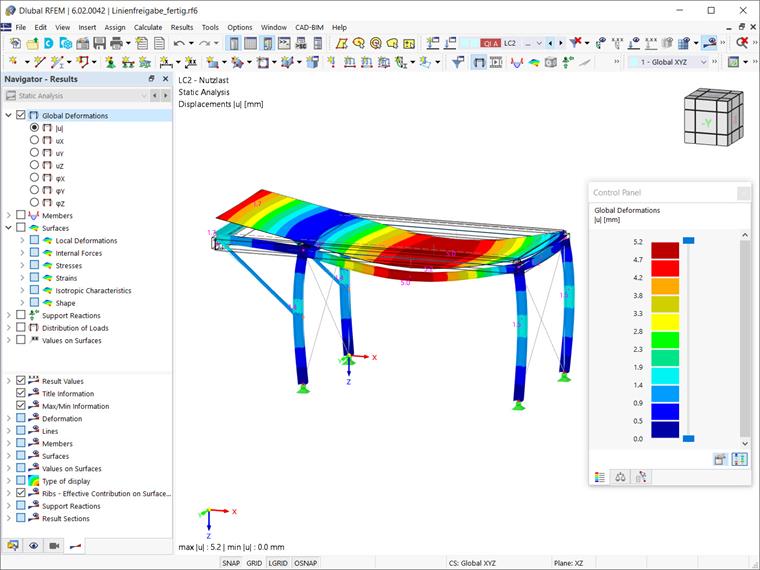

Las imágenes 4 y 5 muestran la configuración para la liberación de línea definida en este ejemplo. Al hacer esto, el modelo ahora se desacopla a lo largo de las líneas seleccionadas. La imagen 6 muestra claramente cómo la liberación de la línea afecta la deformación de la losa.
