Svincoli lineari in RFEM 6

Gli svincoli lineari sono oggetti speciali in RFEM 6 che consentono il disaccoppiamento strutturale di oggetti collegati a una linea. Sono utilizzati principalmente per disaccoppiare due superfici che non sono rigidamente collegate o che trasferiscono solo forze di compressione sulla linea di contorno comune. Definendo uno svincolo lineare, nello stesso punto viene generata una nuova linea che trasferisce solo i gradi di libertà bloccati. Questo articolo mostrerà la definizione di svincoli lineari in un esempio pratico.

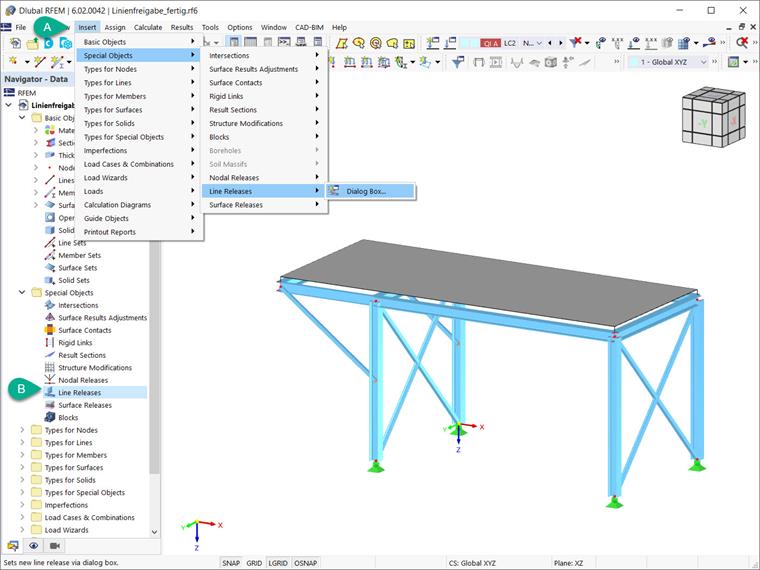

Uno svincolo lineare in RFEM 6 può essere definito utilizzando il menu "Inserisci" → "Oggetti speciali" → "Svincoli lineari" → "Finestra di dialogo", come mostrato nell'immagine 1. Gli svincoli lineari si trovano anche in "Oggetti speciali" nei dati del navigatore.

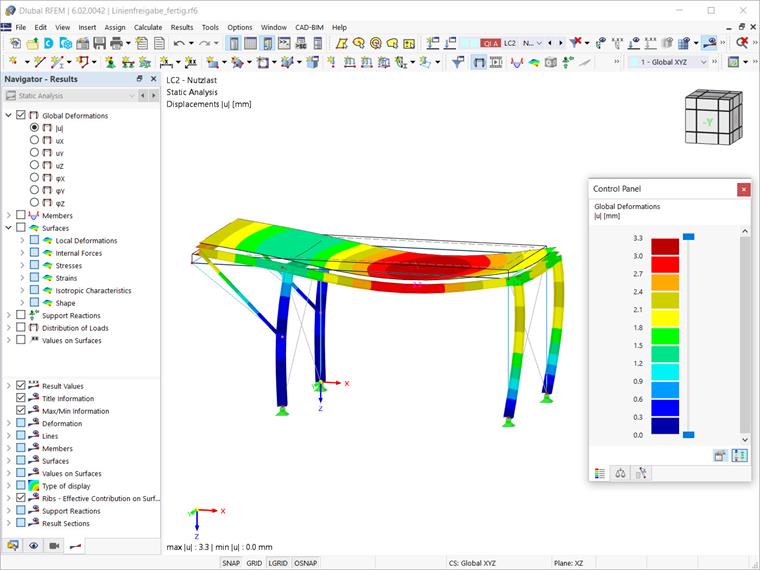

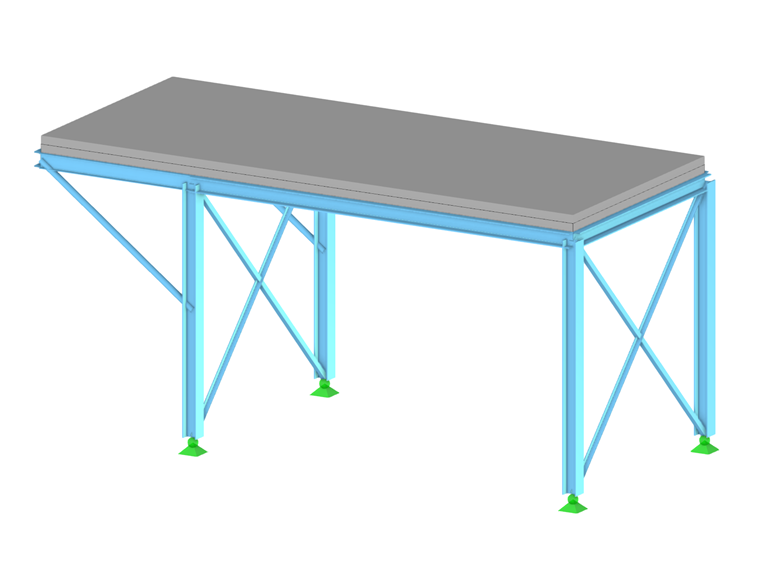

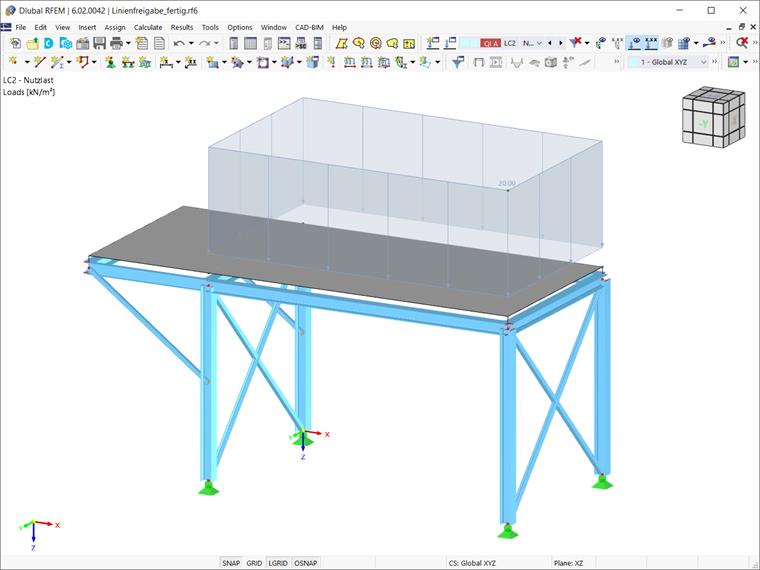

L'utilizzo degli svincoli lineari sarà mostrato in un esempio pratico. Il modello di interesse è una costruzione in acciaio con una soletta di cemento posizionata con una certa eccentricità sopra di essa (mostrata nell'immagine 1). Innanzitutto, viene dimostrata la deformazione della soletta quando sottoposta a un sovraccarico di 20 kN/m2. Il carico assegnato è mostrato nell'immagine 2 e la deformazione associata a questo caso di carico è quindi mostrata nell'immagine 3.

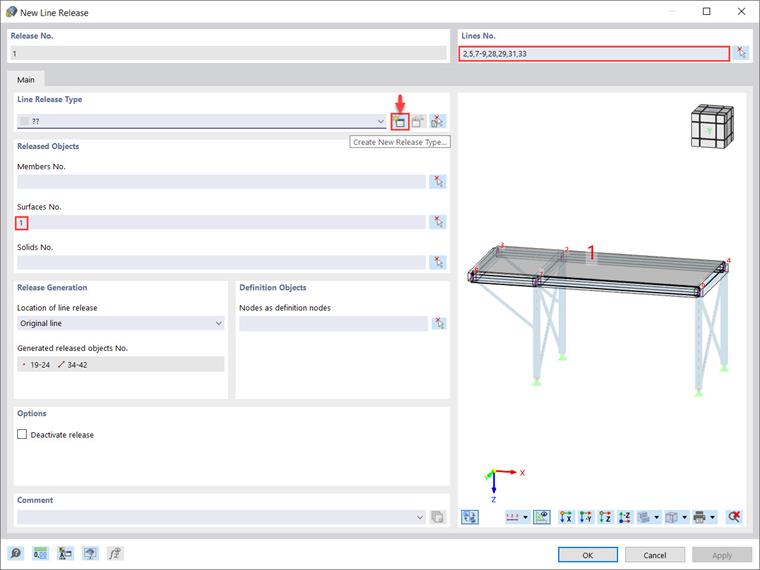

Definiamo ora gli svincoli lineari per la soletta in calcestruzzo. Come già accennato, è possibile definire uno svincolo lineare utilizzando il menu 'Inserisci' → "Oggetti speciali" → "Svincoli lineari" → "Finestra di dialogo" o tramite gli "Oggetti speciali" nei dati del navigatore (Figura 1). In entrambi i casi, la finestra di dialogo "Nuovo svincolo lineare" è disponibile come mostrato nell'immagine 4. Seleziona le linee di interesse nell'angolo in alto a destra e la superficie associata alla soletta (cioè la superficie nr. 1) nella sezione "Oggetti rilasciati" di questa finestra di dialogo.

In questo modo, la superficie nr.1 sarà disaccoppiata lungo le linee selezionate. RFEM genera una copia della linea nella stessa posizione in cui sono consentite le deformazioni rilasciate. Nella sezione "Generazione svincolo", è possibile selezionare se posizionare lo svincolo (cerniera) sulla "Linea originaria" o sulla "Linea svincolata". L'impostazione specifica con quale parte del modello la cerniera si sta deformando, influenzando così i risultati.

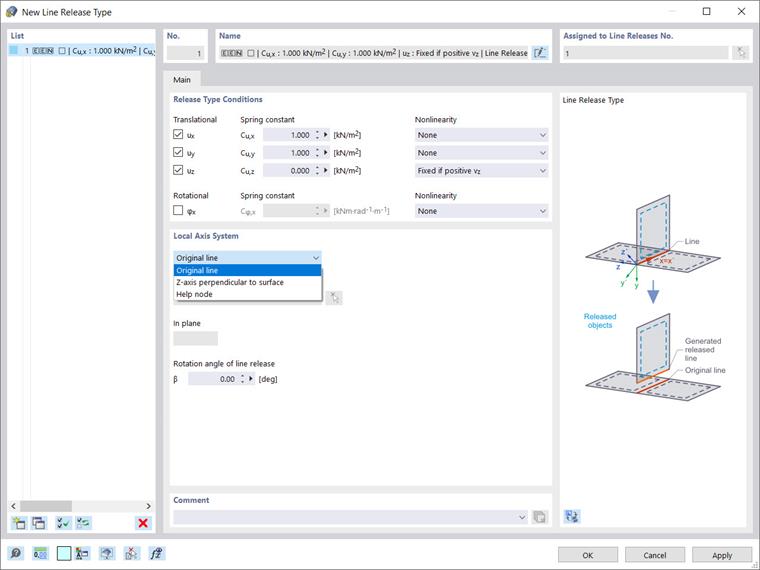

È necessario specificare le proprietà che controllano il trasferimento delle forze interne e dei momenti tra la linea originaria e la sua copia. Puoi farlo definendo il tipo di svincolo lineare nella finestra di dialogo "Nuovo tipo di svincolo" mostrata nell'immagine 5. La finestra di dialogo è accessibile tramite l'icona "Crea nuovo tipo di svincolo" indicata nell'immagine 4, o tramite la voce "Tipi di svincolo lineare" nei "Tipi per oggetti speciali" dei dati del navigatore.

Per creare il tipo di svincolo lineare, è necessario definire le condizioni del tipo di svincolo appropriate. Nella finestra di dialogo "Nuovo tipo di svincolo lineare" (Figura 5), le condizioni del tipo di svincolo sono divise in tre gradi di libertà "Traslazionali" che descrivono gli spostamenti nella direzione degli assi locali e uno svincolo "Rotazionale" che controlla le rotazioni intorno all'asse della linea longitudinale.

Selezionando la casella di controllo per il rispettivo asse, indichi che è possibile lo spostamento o la rotazione di un oggetto nella direzione corrispondente. Quindi, è possibile regolare la costante della molla traslazionale o rotazionale e specificare la voce adatta dall'elenco delle non linearità nella colonna "Non linearità". Pertanto, è possibile controllare in modo specifico lo svincolo per ogni componente di deformazione.

Infine, è necessario specificare quale "Sistema di assi locali" viene utilizzato come riferimento. È possibile scegliere tra le seguenti opzioni: "Linea originaria", "Asse Z perpendicolare alla superficie" (viene quindi chiesto di selezionare la superficie il cui l'asse locale z determina l'allineamento degli assi) e "Nodo di aiuto" (viene quindi chiesto di inserire il numero del nodo o di definirlo graficamente e selezionare il piano (x-y o x-z) per definire gli assi). In questa sezione è anche disponibile l'opzione per ruotare lo svincolo lineare di un angolo β.

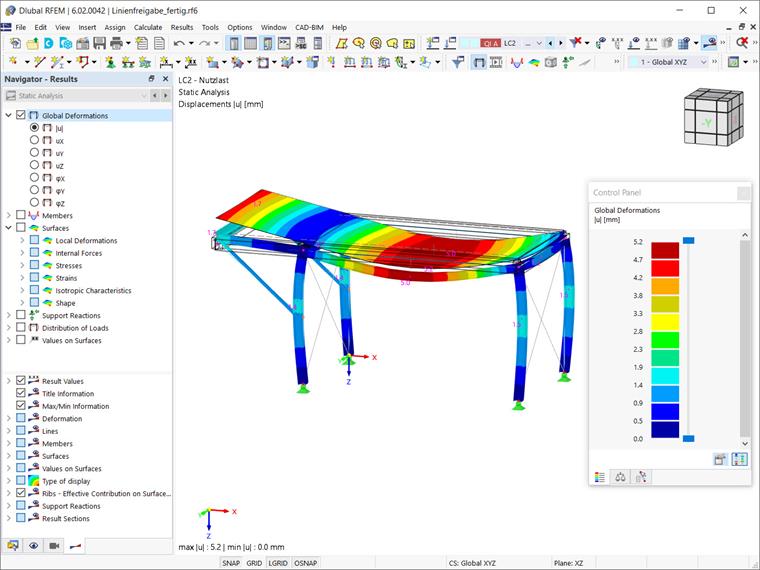

Le immagini 4 e 5 mostrano le impostazioni per lo svincolo lineare definito in questo esempio. In questo modo, il modello è ora disaccoppiato lungo le linee selezionate. L'immagine 6 mostra chiaramente come lo svincolo lineare influisca sulla deformazione della soletta.
