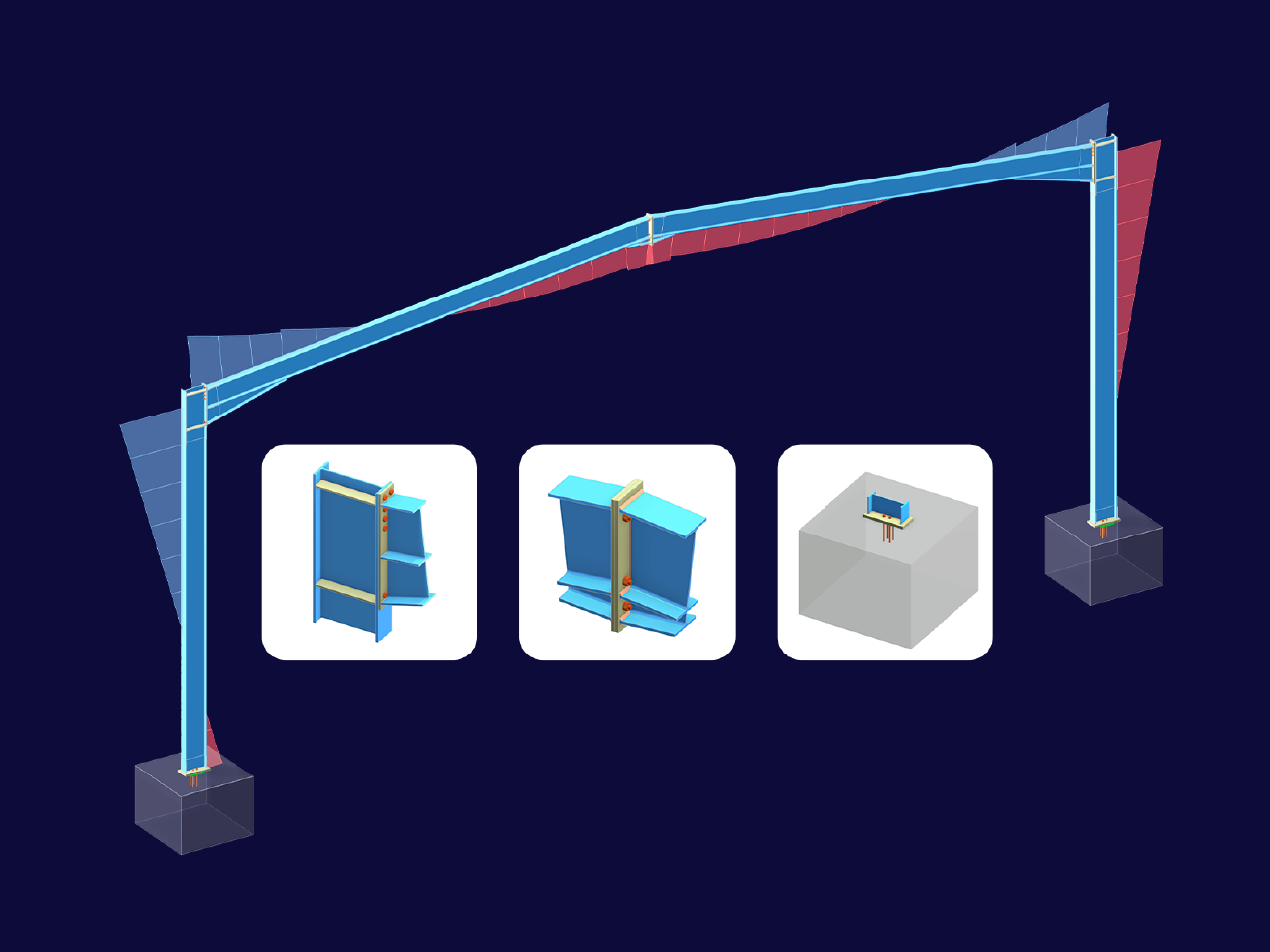

A interação ligação-estrutura refere-se ao comportamento complexo que surge quando elementos estruturais, especialmente barras de aço, são ligados por nós. Esta interação envolve a transferência de forças, tais como forças axiais, momentos de flexão, forças de corte e momentos de torção, entre as barras ligadas e a própria ligação.
Em resumo, a interação ligação-estrutura evidencia como a rigidez das ligações, tais como as das ligações de aço, influencia o comportamento geral da estrutura. Visto que as ligações não são totalmente rígidas, estas podem deformar-se sob carga, afetando a distribuição de esforços internos, momentos e deslocamentos em todo o sistema. Por isso, a consideração precisa da interação ligação-estrutura é essencial para uma distribuição precisa da carga, evitando possíveis falhas da estrutura e garantindo que a estrutura cumpra os códigos e normas de dimensionamento relevantes.
Porque é que é importante considerar a interação ligação-estrutura?
1. Distribuição de carga precisa
O objetivo fundamental da consideração da interação ligação-estrutura na modelação e no dimensionamento é a distribuição precisa das forças na estrutura. Quando o comportamento da ligação não é considerado corretamente, as forças transferidas entre as barras ligadas podem ser calculadas incorretamente, conduzindo a resultados de dimensionamento incorretos. Por exemplo, o dimensionamento de uma ligação viga-pilar deve considerar como a força axial no pilar e o momento fletor na viga são transmitidos através da ligação. Ignorar esta interação pode levar a uma sobre ou subestimação das forças em barras adjacentes, o que pode resultar numa estrutura insegura.
2. Estabilidade estrutural e segurança
Com base no ponto anterior, as ligações têm uma influência crítica na distribuição das forças laterais e dos momentos. A representação precisa do comportamento das ligações é essencial para a resistência da estrutura à instabilidade, tais como flechas excessivas ou encurvadura. A interação ligação-estrutura torna-se particularmente crucial sob cargas dinâmicas ou sísmicas, uma vez que afeta significativamente a estabilidade global. Em pórticos resistentes a momentos, a capacidade das ligações para transferir forças de rotação é especialmente importante. Se não forem consideradas adequadamente, estas interações podem resultar em falhas graves nas ligações, afetando toda a integridade estrutural.
3. Otimização da utilização do material
Uma modelação adequada da interação ligação-estrutura permite a otimização da utilização do material, garantindo que as ligações e as barras ligadas são dimensionadas com capacidade suficiente, mas não sobredimensionadas. Sobrestimar as forças numa ligação pode resultar em ligações maiores e mais pesadas do que o necessário, o que pode levar a um aumento dos custos de material. Por outro lado, subestimar as forças pode levar a dimensionamentos inseguros. A obtenção do equilíbrio certo reduz o consumo de material e os custos de construção.
4. Conformidade com o código
Os códigos de dimensionamento, tais como os fornecidos pelo Eurocódigo, AISC e outras normas regionais, requerem considerações específicas para o comportamento das ligações sob diferentes condições de carga. Estas normas fornecem linhas de orientação para o dimensionamento e teste de ligações em estruturas de aço de forma a garantir a segurança e o desempenho. Ignorar a interação ligação-estrutura pode resultar na não conformidade com os códigos, o que, por sua vez, pode resultar em falhas estruturais, reparações dispendiosas ou até mesmo problemas legais.
Consideração da interação ligação-estrutura no RFEM 6

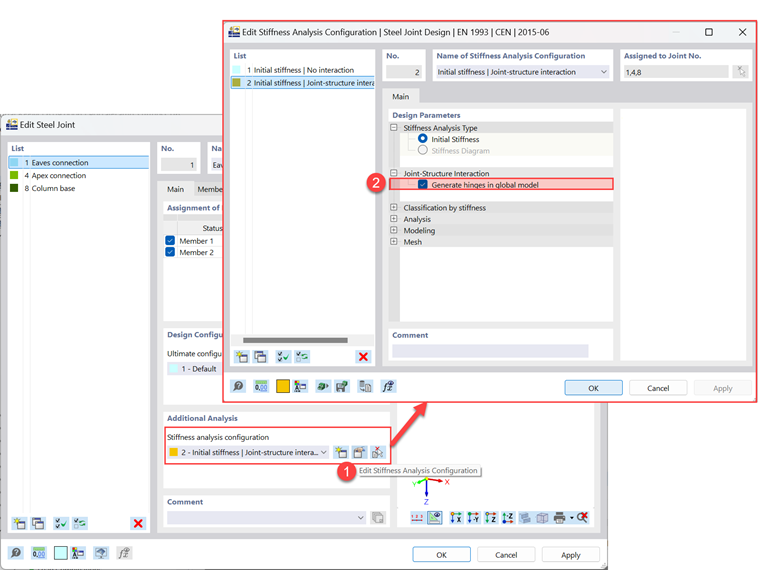

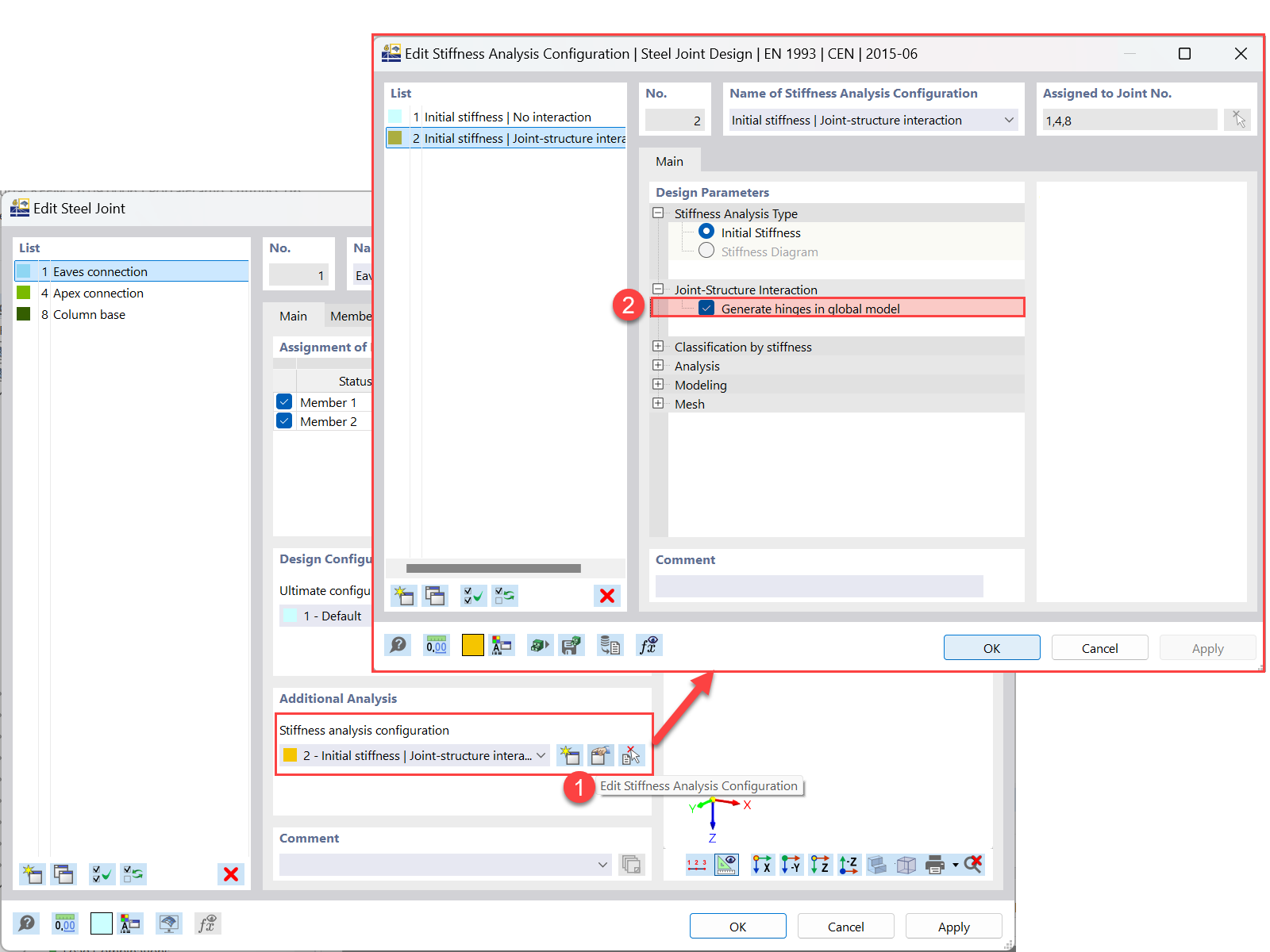

No RFEM 6, a interação ligação-estrutura pode ser modelada de forma eficaz utilizando o módulo Ligações de aço, que proporciona um método eficiente e preciso para a simulação de ligações de aço semirrígidas. Para ativar, navegue até a configuração da análise de rigidez da ligação (passo 1 na Figura 2) e ative a interação ligação-estrutura selecionando a opção "Gerar articulações no modelo global" (passo 2 na Figura 2).

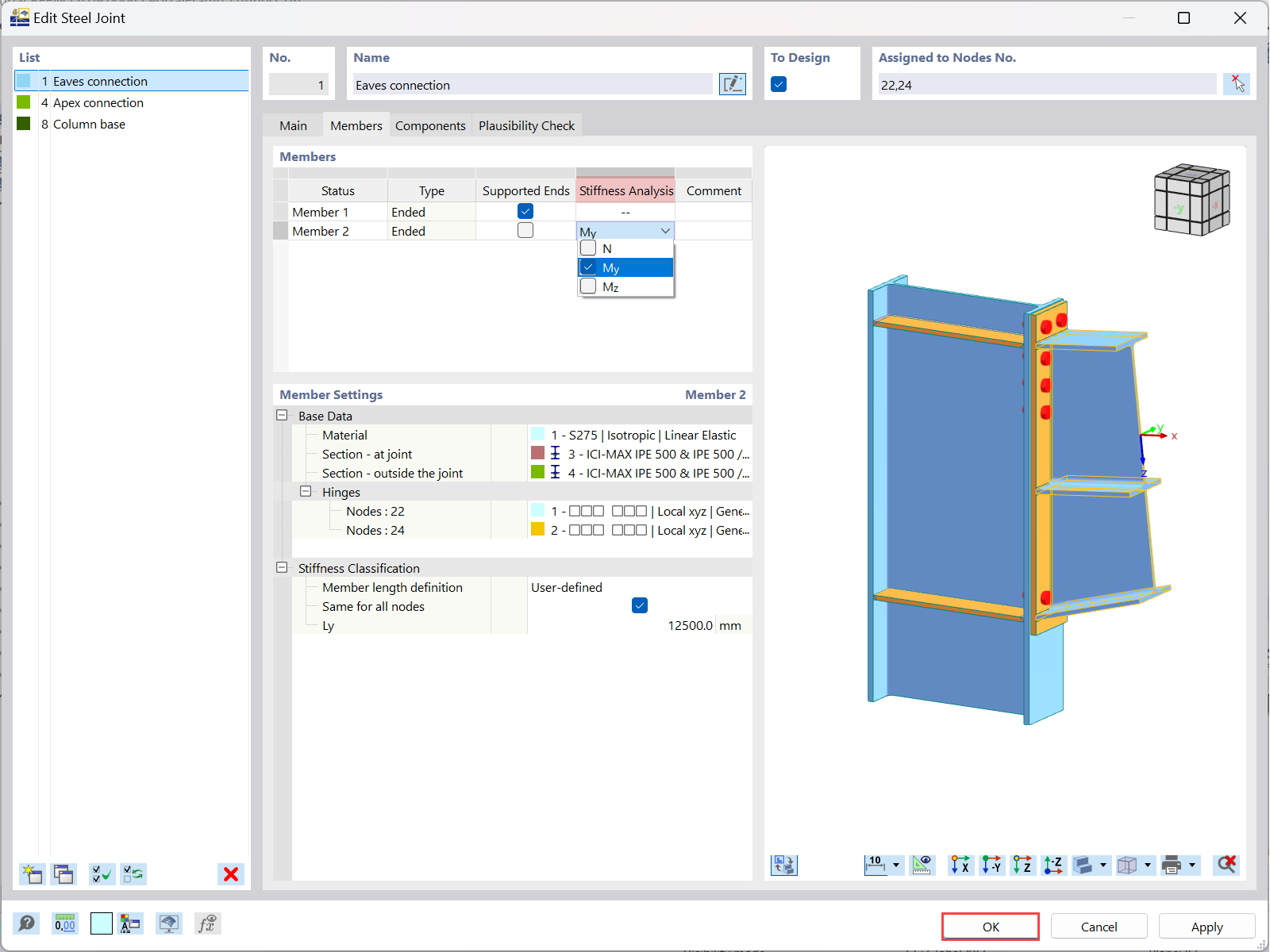

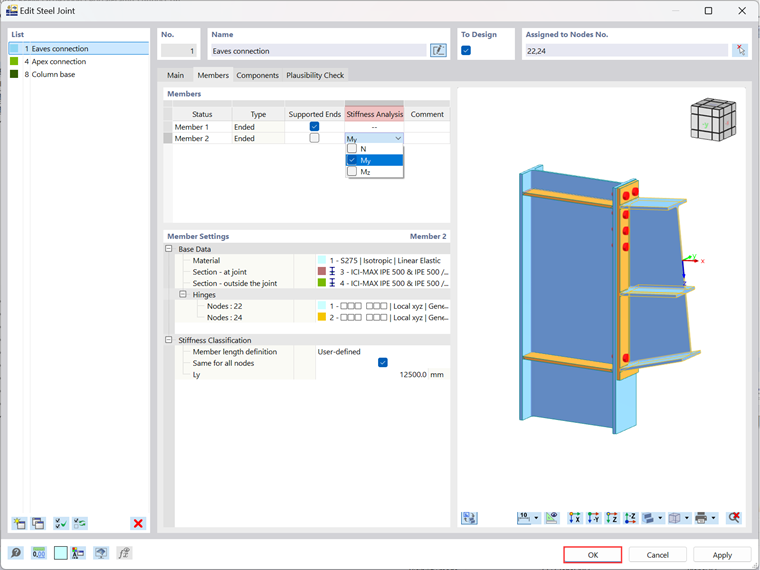

Quando esta opção estiver ativada, certifique-se de que os parâmetros da análise de rigidez para as barras associadas da ligação estão configurados corretamente (ver Figura 3). Confirme os parâmetros clicando em "OK" para continuar.
Estas articulações estão integradas no modelo global antes de serem realizados os cálculos dos esforços internos e só depois de os cálculos estarem concluídos é que são incluídas nas análises subsequentes. Este processo garante que a interação entre as ligações e o resto da estrutura seja considerada corretamente nos cálculos finais.

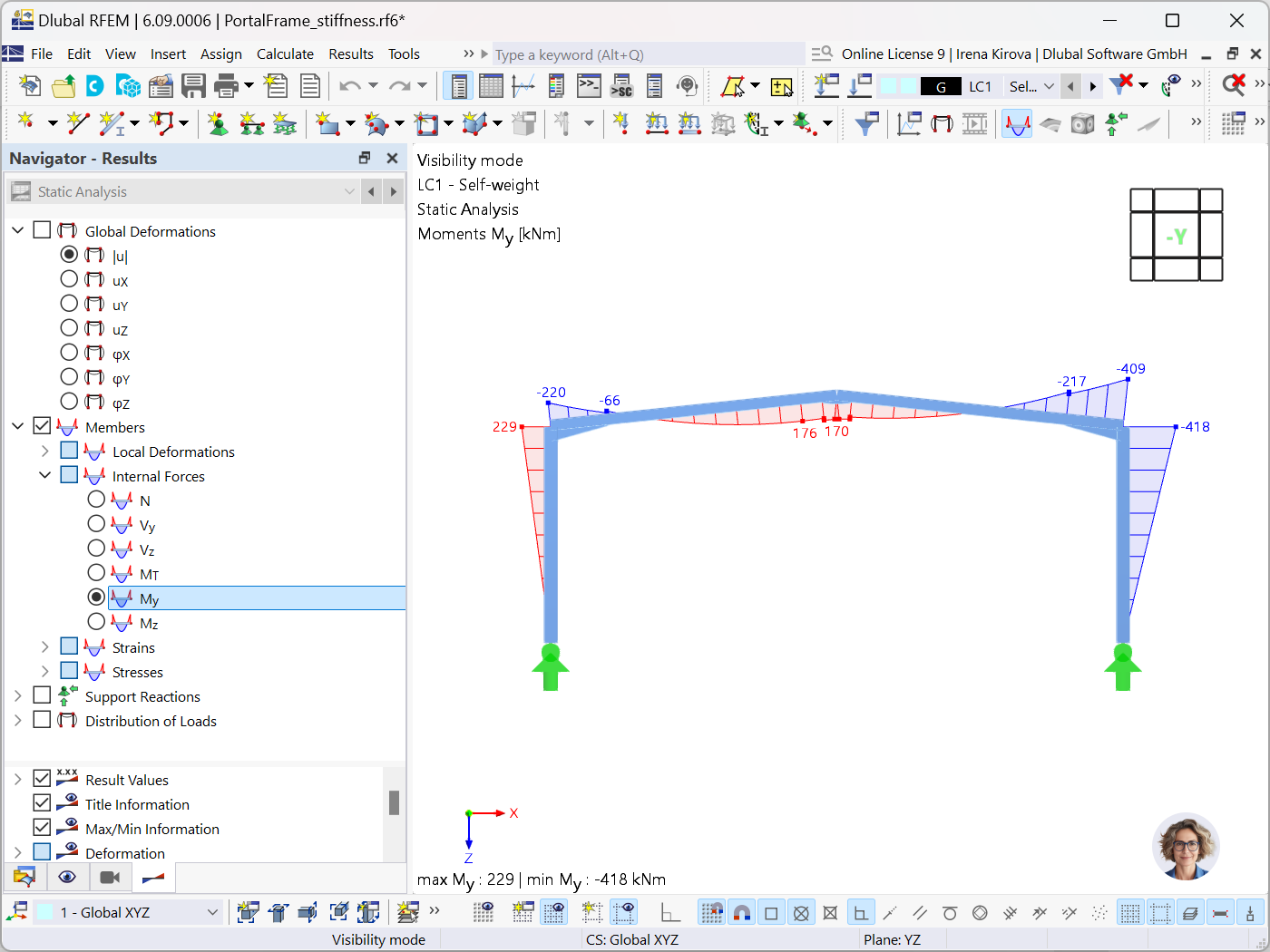

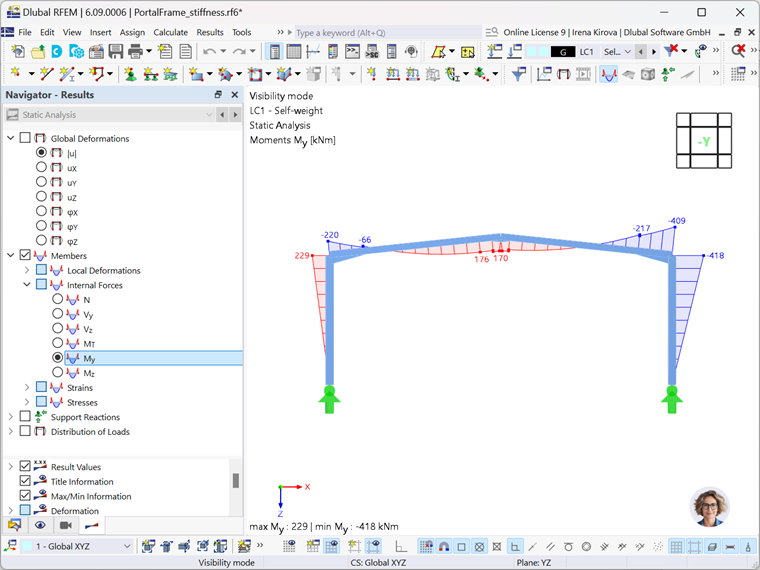

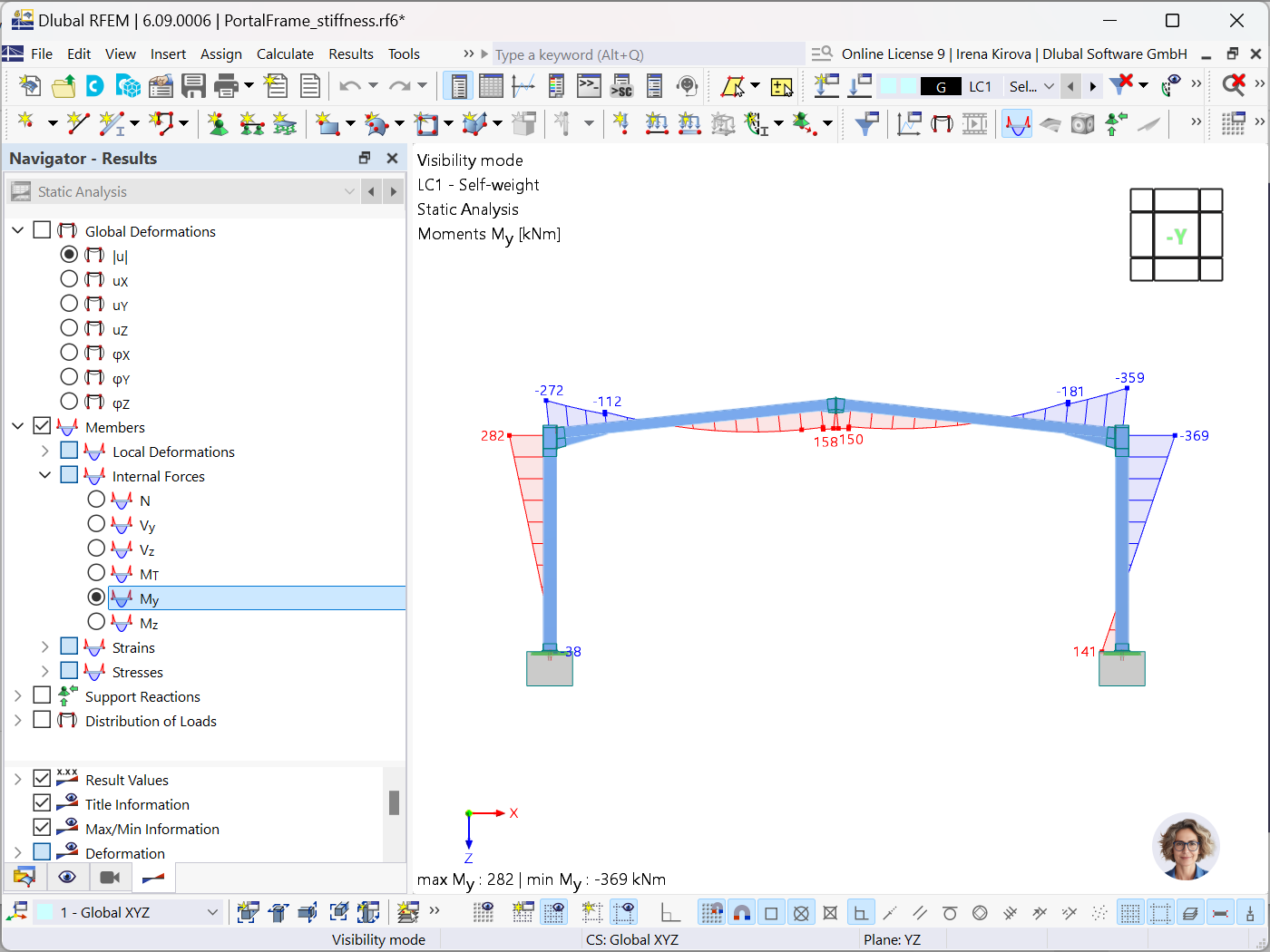

Para verificar o efeito desta configuração, pode comparar os resultados dos modelos com e sem interação ligação-estrutura. A Figura 4 mostra os resultados do modelo com ligações de aço integradas, considerando a interação com a estrutura, enquanto a Figura 5 apresenta os resultados do modelo sem considerar a interação ligação-estrutura. A diferença entre os dois modelos realça a importância e as vantagens de considerar adequadamente a interação ligação-estrutura no processo de dimensionamento.

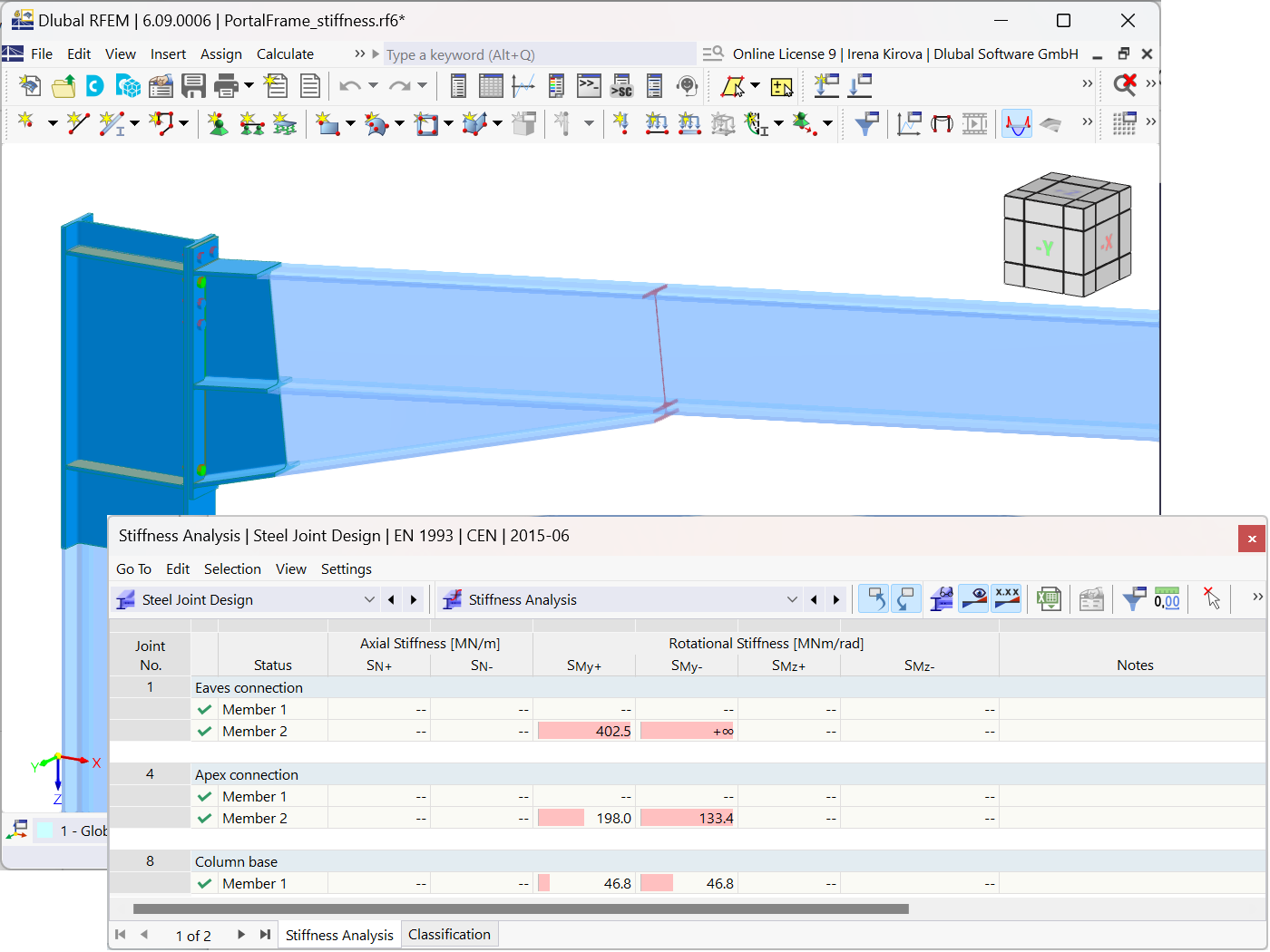

Além disso, pode verificar os resultados da análise de rigidez, conforme apresentado na Figura 6, para analisar os valores de rigidez obtidos. Desta forma, é possível verificar a precisão dos cálculos de rigidez e garantir que a interação ligação-estrutura é representada corretamente no modelo.
Conclusão
A interação ligação-estrutura é uma consideração fundamental no dimensionamento e na análise de estruturas de aço. A modelação e a compreensão adequadas desta interação garantem que a estrutura seja segura, estável e dimensionada de forma otimizada.
O módulo Ligações de aço no RFEM 6 é uma ferramenta poderosa para simular a interação ligação-estrutura, proporcionando aos engenheiros uma abordagem de modelação mais precisa e realista. Este método elimina a necessidade de introduzir os valores de rigidez manualmente, permitindo aos utilizadores concentrar-se no dimensionamento geral das suas estruturas. Este fluxo de trabalho simplificado permite aos engenheiros confiar na representação precisa do comportamento da ligação nos seus modelos, minimizando a incerteza normalmente associada a aproximações ou modelos de ligações simplificados. Como resultado, os engenheiros obtêm dimensionamentos mais eficientes, uma utilização otimizada de materiais e a confiança necessária para lidar com ligações complexas.
