L'interazione giunto-struttura (JSI) si riferisce al comportamento complesso che si verifica quando gli elementi strutturali, in particolare le aste in acciaio, sono collegati in un giunto. Questa interazione comporta il trasferimento di forze, come forze assiali, momenti flettenti, forze di taglio e momenti torcenti, tra le aste collegate e il giunto stesso.
In sostanza, JSI evidenzia come la rigidezza dei giunti, come quelli nei collegamenti in acciaio, influenza il comportamento generale della struttura. Poiché i giunti non sono perfettamente rigidi, possono deformarsi sotto carico, influenzando la distribuzione delle forze interne, dei momenti e degli spostamenti in tutto il sistema. Pertanto, una contabilizzazione accurata di JSI è essenziale per una distribuzione precisa del carico, per prevenire potenziali cedimenti strutturali e garantire che la struttura aderisca ai codici e alle norme di progetto pertinenti.
Perché è importante considerare l'interazione giunto-struttura?
1. Distribuzione accurata del carico
Lo scopo fondamentale di considerare JSI nella modellazione e nella progettazione è l'accurata distribuzione delle forze attraverso la struttura. Quando il comportamento del giunto non è adeguatamente considerato, le forze trasferite tra le aste collegate possono essere calcolate in modo errato, portando a risultati di progettazione errati. Ad esempio, la verifica di un giunto trave-colonna dovrebbe considerare come la forza assiale nella colonna e il momento flettente nella trave sono trasmessi attraverso il giunto. Ignorando questa interazione può portare a una sovrastima o sottostima delle forze nelle aste adiacenti, che possono risultare in una struttura non sicura.
2. Stabilità strutturale e sicurezza
Basandosi sul punto precedente, i giunti hanno un'influenza critica sulla distribuzione delle forze laterali e dei momenti. Una rappresentazione accurata del comportamento del giunto è essenziale per la resistenza della struttura all'instabilità, come inflessioni eccessive o instabilità. L'interazione giunto-struttura (JSI) diventa particolarmente cruciale sotto carichi dinamici o sismici, poiché ha un impatto significativo sulla stabilità generale. Nei telai resistenti a momento, la capacità del giunto di trasferire le forze rotazionali è particolarmente importante. La mancata considerazione di queste interazioni può causare rotture catastrofiche dei giunti, compromettendo l'intera integrità strutturale.
3. Ottimizzazione dell'utilizzo del materiale
Una corretta modellazione di JSI consente l'ottimizzazione dell'utilizzo del materiale garantendo che i giunti e le aste collegate siano progettati con una capacità sufficiente, ma non sovradimensionata. La sovrastima delle forze in un giunto potrebbe comportare collegamenti più grandi e più pesanti del necessario, con un aumento dei costi dei materiali. D'altra parte, la sottovalutazione delle forze potrebbe portare a progetti non sicuri. Il raggiungimento del corretto equilibrio riduce il consumo complessivo di materiale e i costi di costruzione.
4. Conformità al codice
I codici di progetto, come quelli forniti dall'Eurocodice, dall'AISC e da altre norme regionali, richiedono considerazioni specifiche per il comportamento dei giunti in diverse condizioni di carico. Questi codici forniscono linee guida per la progettazione e la verifica dei collegamenti nelle strutture in acciaio per garantire sicurezza e prestazioni. Ignorare JSI può portare alla non conformità con questi codici, che può causare cedimenti strutturali, riparazioni costose o persino problemi legali.
Considerando l'interazione giunto-struttura in RFEM 6 e RSTAB 9

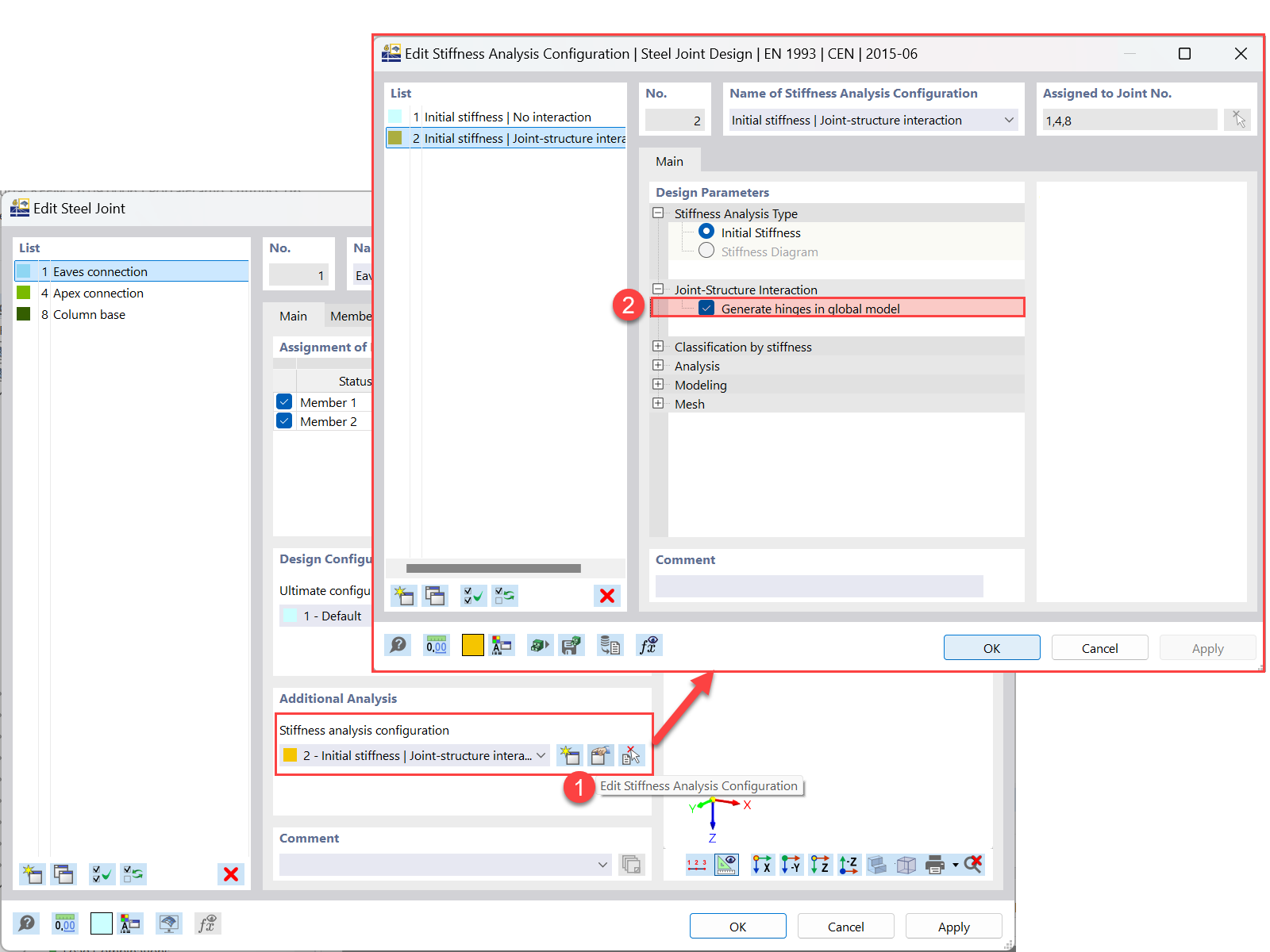

In RFEM 6 e RSTAB 9, l'interazione giunto-struttura (JSI) può essere modellata in modo efficace utilizzando l'add-on Giunti acciaio, fornendo un metodo efficiente e preciso per la simulazione di collegamenti in acciaio semirigidi. Per abilitare ciò, vai alla configurazione dell'analisi di rigidezza del giunto (passaggio 1 nell'immagine 2) e attiva JSI selezionando l'opzione "Genera cerniere nel modello globale" (passaggio 2 nell'immagine 2).
Una volta attivata questa opzione, assicurarsi che le impostazioni dell'analisi di rigidezza per le aste associate del giunto siano configurate correttamente (vedere la Figura 3). Conferma le impostazioni facendo clic su "OK" per procedere.
Questi vincoli sono integrati nel modello globale prima di eseguire i calcoli delle forze interne e solo dopo che questi calcoli sono stati completati sono inclusi nelle analisi successive. Questo processo garantisce che l'interazione tra i giunti e il resto della struttura sia adeguatamente considerata nei calcoli finali.

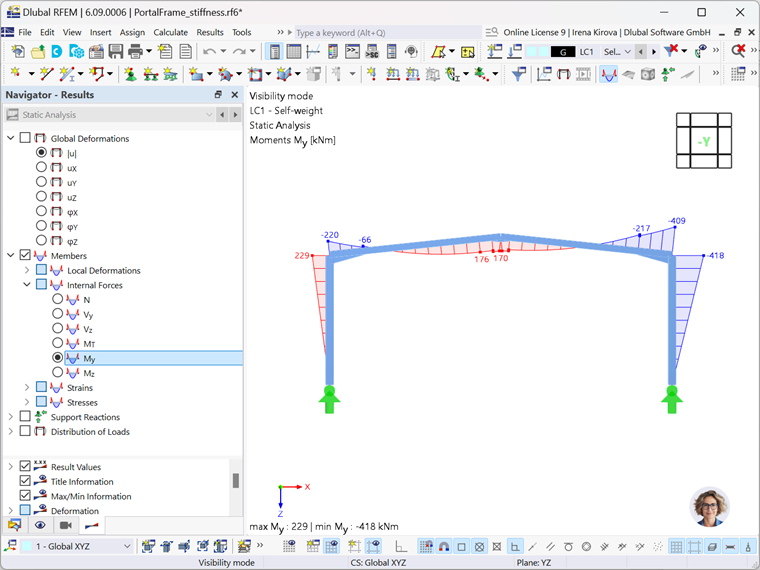

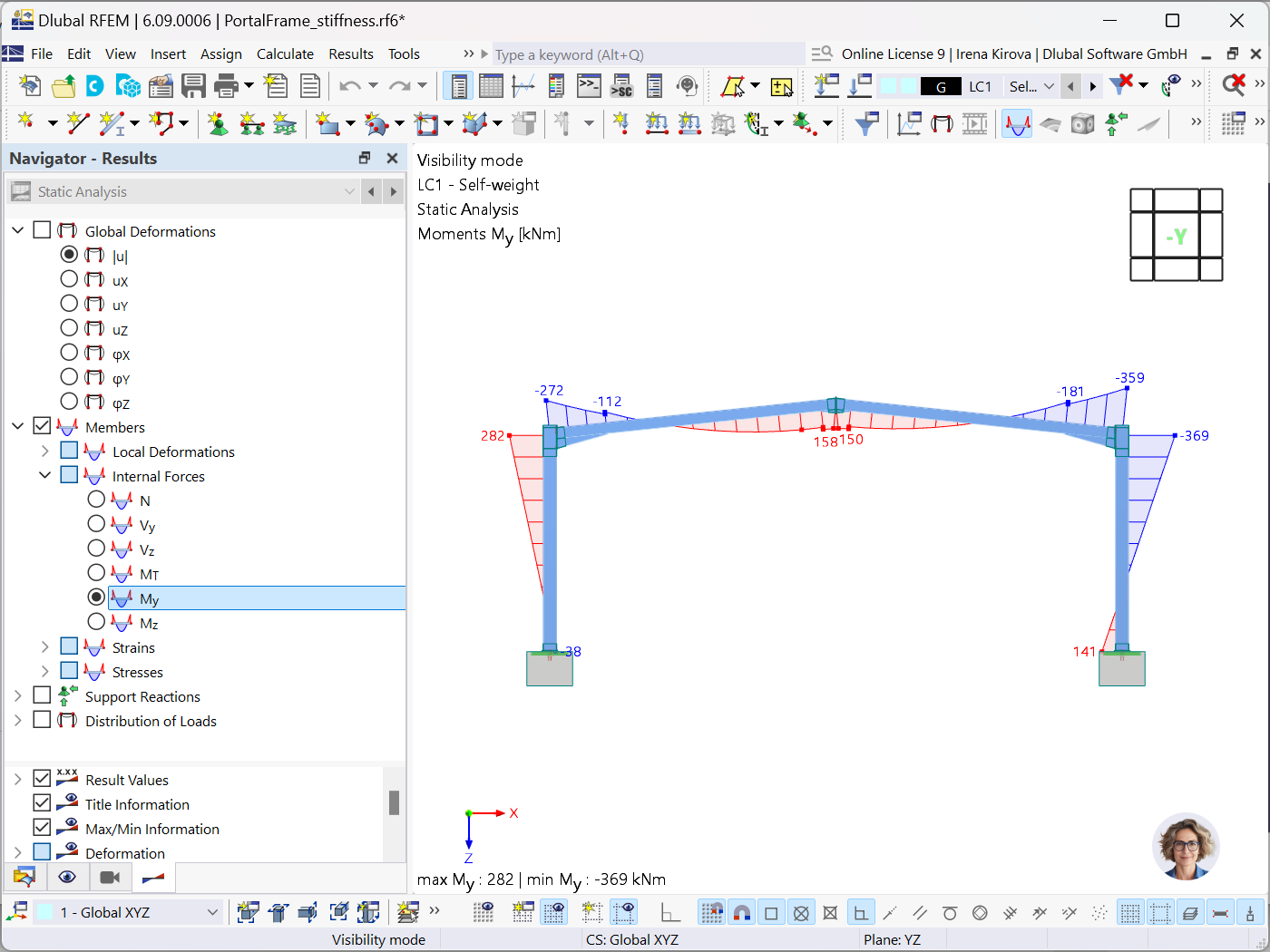

Per verificare l'effetto di questa configurazione, è possibile confrontare i risultati dei modelli con e senza JSI. L'immagine 4 mostra i risultati del modello con giunti in acciaio integrati, considerando l'interazione con la struttura, mentre l'immagine 5 mostra i risultati del modello senza considerare JSI. La differenza tra i due modelli sottolinea l'importanza e i vantaggi di tenere adeguatamente conto dell'interazione giunto-struttura nel processo di progettazione.

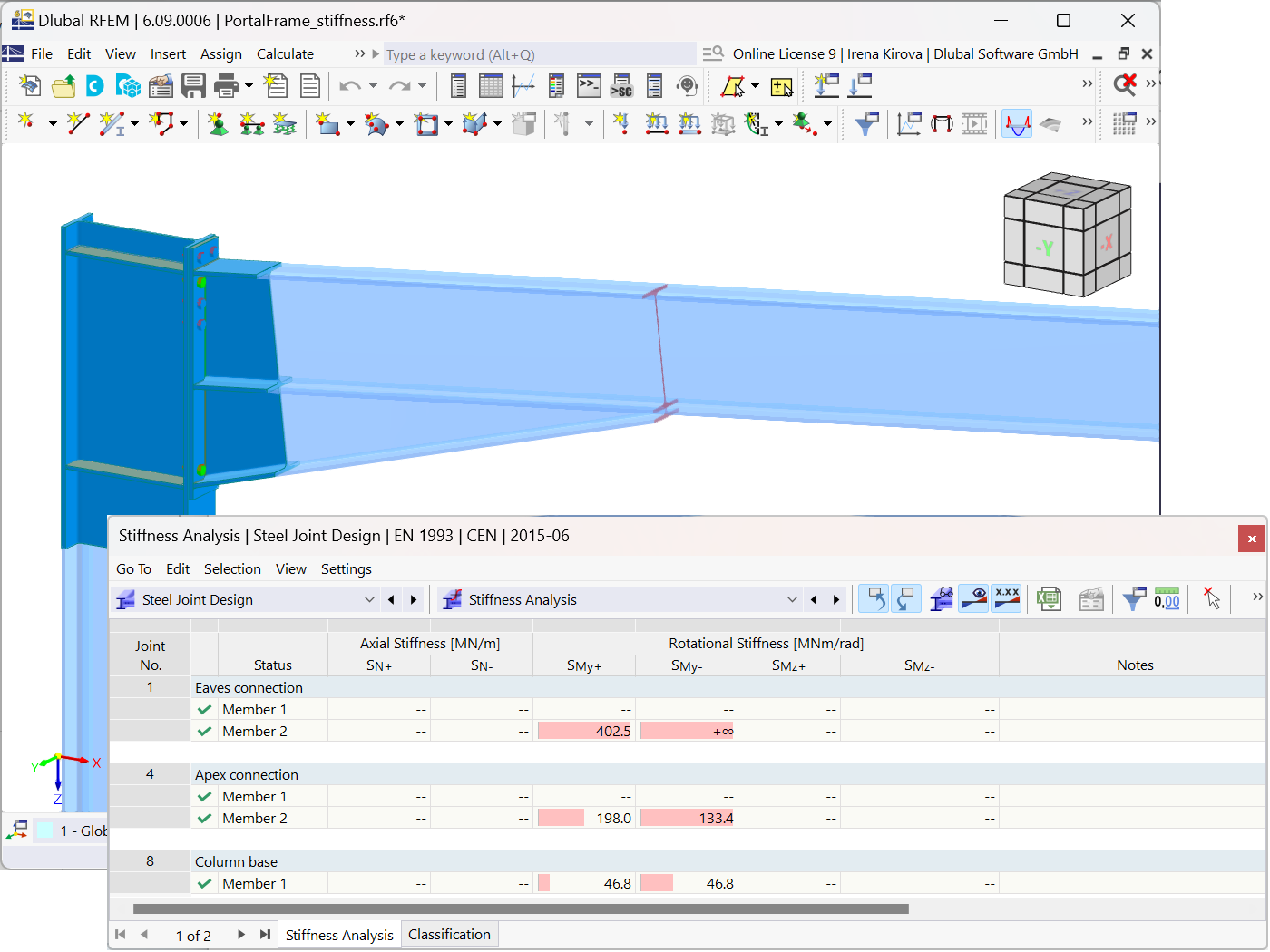

Inoltre, è possibile controllare i risultati dell'analisi di rigidezza, come mostrato nell'immagine 6, per rivedere i valori di rigidezza ottenuti. Ciò consente di verificare l'accuratezza dei calcoli di rigidezza e garantire che l'interazione giunto-struttura sia rappresentata correttamente nel modello.
Conclusione
L'interazione giunto-struttura è una considerazione fondamentale nella progettazione e nell'analisi di strutture in acciaio. La corretta modellazione e la comprensione di questa interazione garantiscono che la struttura sia sicura, stabile e progettata in modo ottimale.
L'add-on Giunti acciaio in RFEM 6 e RSTAB 9 offre un potente strumento per simulare l'interazione giunto-struttura, fornendo agli ingegneri un approccio di modellazione più preciso e realistico. Questo metodo elimina la necessità di inserire manualmente i valori di rigidezza, consentendo agli utenti di concentrarsi sulla progettazione generale delle loro strutture. Questo flusso di lavoro semplificato garantisce che gli ingegneri possano fare affidamento sulla rappresentazione accurata del comportamento dei giunti nei loro modelli, riducendo al minimo l'incertezza tipicamente associata alle approssimazioni o ai modelli di giunti semplificati. Di conseguenza, gli ingegneri traggono vantaggio da progetti più efficienti, un utilizzo ottimizzato del materiale e la sicurezza necessaria per affrontare con certezza il comportamento complesso dei giunti.
