Die Anschluss-Bauwerk-Interaktion bezeichnet das komplexe Verhalten, das entsteht, wenn Bauelemente, insbesondere Stahlstäbe, an einem Anschluss miteinander verbunden werden. Diese Interaktion umfasst die Übertragung von Kräften – wie Normalkräfte, Biegemomente, Schubkräfte und Torsionsmomente – zwischen den verbundenen Elementen und dem Anschluss selbst.
Im Wesentlichen verdeutlicht die Anschluss-Bauwerk-Interaktion, wie die Steifigkeit von Anschlüssen, beispielsweise in Stahlverbindungen, das Gesamtverhalten des Bauwerks beeinflusst. Da Anschlüsse nicht vollkommen starr sind, können sie sich unter Belastung verformen, was sich auf die Verteilung der inneren Kräfte, Momente und Verschiebungen im gesamten System auswirkt. Daher ist die genaue Berücksichtigung der Anschluss-Bauwerk-Interaktion für eine präzise Lastverteilung, die Vermeidung potenzieller Bauwerksversagen und die Sicherstellung der Einhaltung der relevanten Bemessungsnormen und Standards unerlässlich.
Warum ist es wichtig, die Anschluss-Bauwerk-Interaktion zu berücksichtigen?
1. Präzise Lastverteilung
Der grundlegende Zweck der Berücksichtigung der Anschluss-Bauwerk-Interaktion bei der Modellierung und Bemessung ist die genaue Verteilung der Kräfte über die Konstruktion. Wenn das Anschlussverhalten nicht richtig berücksichtigt wird, können die zwischen den verbundenen Elementen übertragenen Kräfte falsch berechnet werden, was zu falschen Bemessungsergebnissen führt. Beispielsweise sollte bei der Bemessung eines Träger-Stützen-Anschlusses berücksichtigt werden, wie die Normalkraft in der Stütze und das Biegemoment im Träger über den Anschluss übertragen werden. Wird diese Interaktion ignoriert, kann dies zu einer Über- oder Unterschätzung der Kräfte in benachbarten Elementen führen, was eine unsichere Konstruktion zur Folge haben kann.
2. Strukturelle Stabilität und Sicherheit
Aufbauend auf dem vorherigen Punkt haben Anschlüsse einen entscheidenden Einfluss auf die Verteilung von seitlichen Kräften und Momenten. Eine genaue Darstellung des Anschlussverhaltens ist für die Widerstandsfähigkeit der Konstruktion gegenüber Instabilitäten wie übermäßigen Durchbiegungen oder Knicken von entscheidender Bedeutung. Die Anschluss-Bauwerk-Interaktion wird unter dynamischen oder Erdbebenlasten besonders entscheidend, da sie die Gesamtstabilität erheblich beeinflusst. Bei momententragfähigen Rahmen ist die Fähigkeit des Anschlusses, Drehkräfte zu übertragen, besonders wichtig. Werden diese Wechselwirkungen nicht richtig berücksichtigt, kann dies zu katastrophalen Anschlussversagen führen, die die gesamte strukturelle Integrität gefährden.
3. Optimierung des Materialverbrauchs
Eine korrekte Modellierung der Anschluss-Bauwerk-Interaktion ermöglicht die Optimierung des Materialverbrauchs, indem sichergestellt wird, dass Verbindungen und verbundene Elemente mit ausreichender Kapazität, aber nicht überdimensioniert bemessen werden. Eine Überschätzung der Kräfte in einem Anschluss könnte zu größeren und schwereren Verbindungen als nötig führen, was höhere Materialkosten zur Folge hätte. Andererseits könnte eine Unterschätzung der Kräfte zu unsicheren Bemessungen führen. Durch das Erreichen des richtigen Gleichgewichts werden der Gesamtmaterialverbrauch und die Baukosten reduziert.
4. Einhaltung von Vorschriften
Bemessungsnormen wie die von Eurocode, AISC und anderen regionalen Standards erfordern spezifische Überlegungen zum Verhalten von Anschlüssen unter verschiedenen Belastungsbedingungen. Diese Normen enthalten Richtlinien für die Bemessung und Prüfung von Verbindungen in Stahlkonstruktionen, um Sicherheit und Leistungsfähigkeit zu gewährleisten. Die Nichtbeachtung der Anschluss-Bauwerk-Interaktion kann zur Nichteinhaltung dieser Normen führen, was zu strukturellen Versagen, kostspieligen Reparaturen oder sogar zu rechtlichen Problemen führen kann.
Berücksichtigung der Anschluss-Bauwerk-Interaktion in RFEM 6

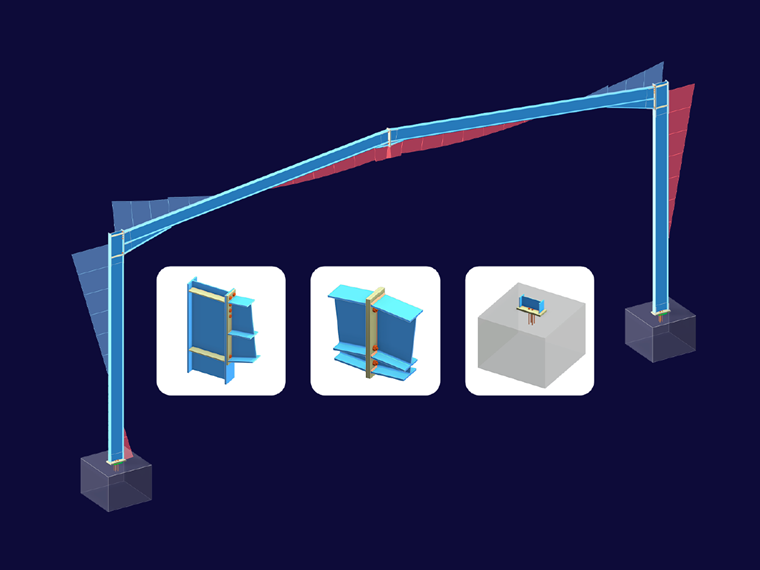

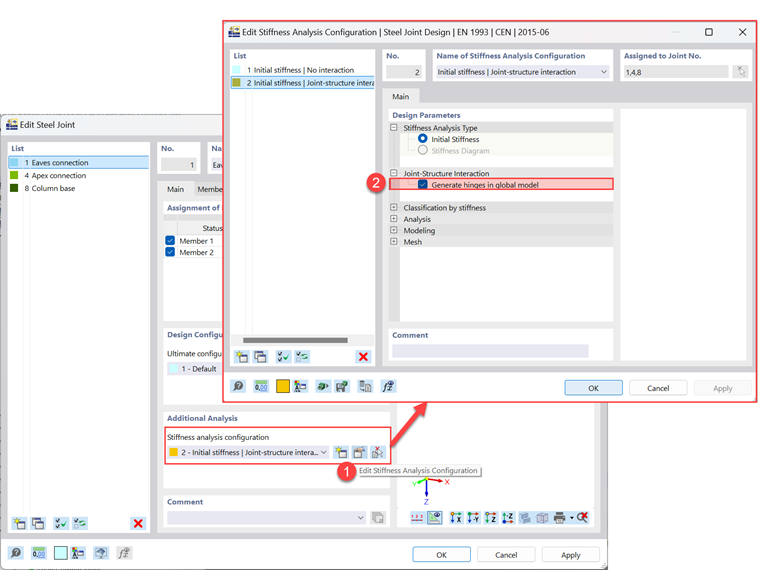

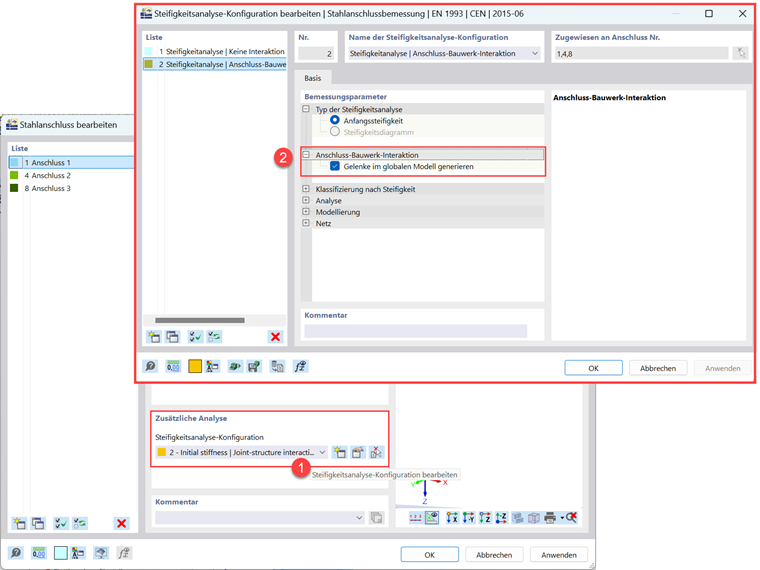

In RFEM 6 kann die Anschluss-Bauwerk-Interaktion mit dem Add-On Stahlanschlüsse effektiv modelliert werden, wodurch eine effiziente und genaue Methode zur Simulation von nachgiebigen Stahlverbindungen bereitgestellt wird. Navigieren Sie dazu zur Konfiguration der Anschlusssteifigkeitsanalyse (Schritt 1 in Bild 2) und aktivieren Sie die Anschluss-Bauwerk-Interaktion, indem Sie die Option „Gelenke im globalen Modell generieren” auswählen (Schritt 2 in Bild 2).

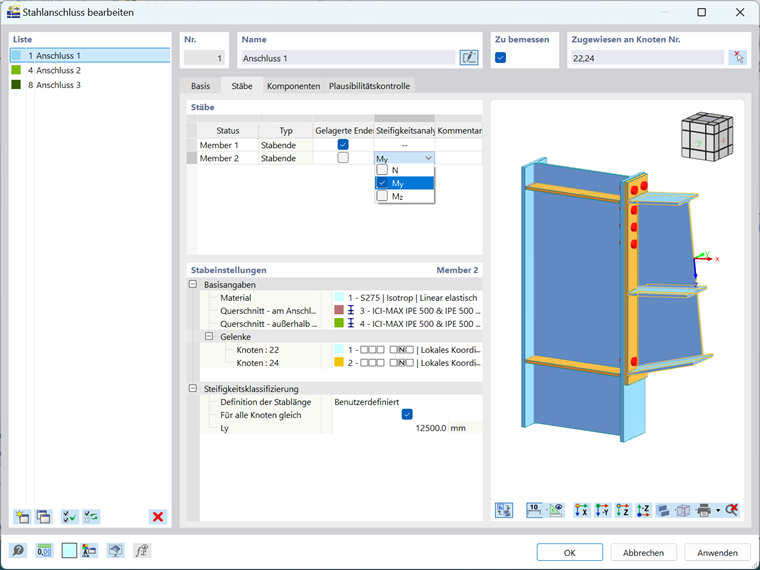

Sobald diese Option aktiviert ist, stellen Sie sicher, dass die Einstellungen für die Steifigkeitsanalyse der zugehörigen Elemente des Anschlusses korrekt konfiguriert sind (siehe Bild 3). Bestätigen Sie Ihre Einstellungen durch Klicken auf „OK“, um fortzufahren.
Diese Gelenke werden vor den Schnittgrößenberechnungen in das Gesamtmodell integriert und erst nach Abschluss dieser Berechnungen in die nachfolgenden Analysen einbezogen. Dieser Prozess stellt sicher, dass die Interaktion zwischen den Anschlüssen und dem Rest der Konstruktion in den endgültigen Berechnungen angemessen berücksichtigt wird.

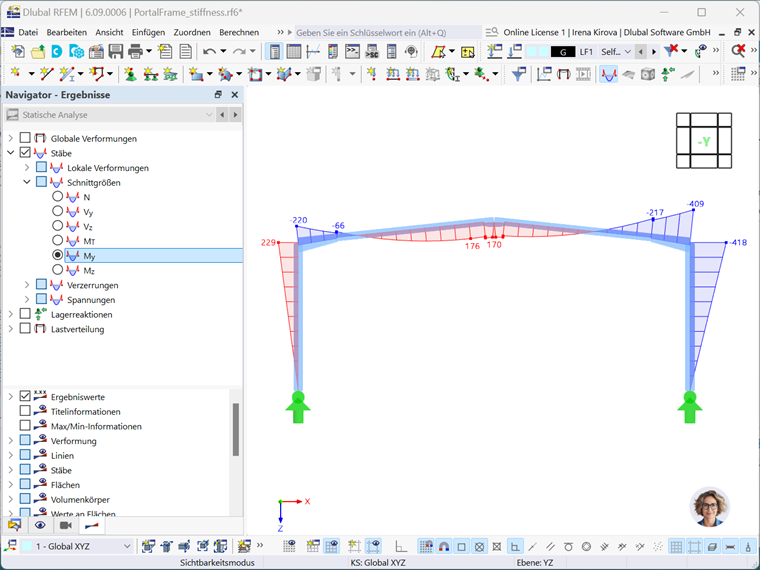

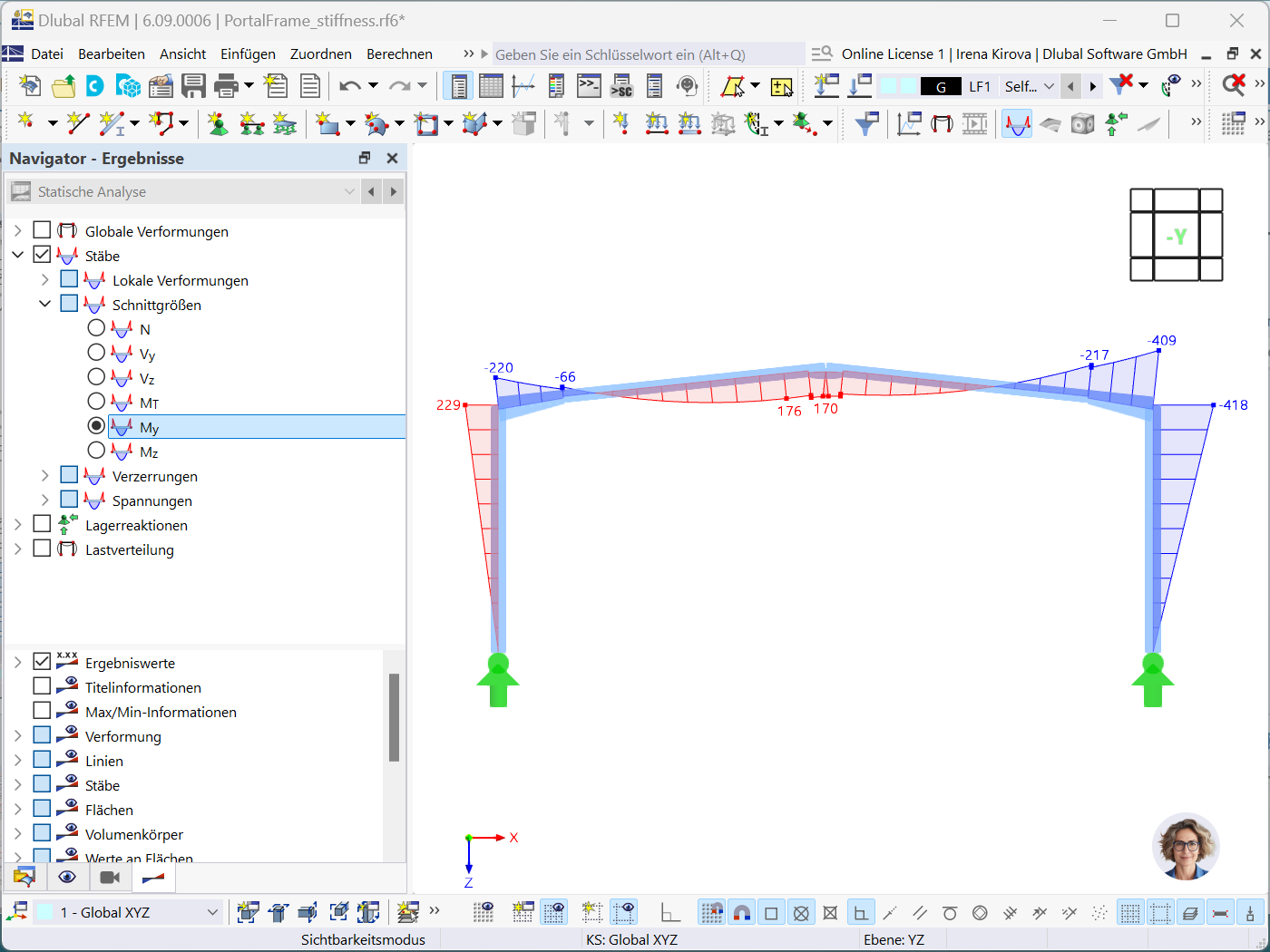

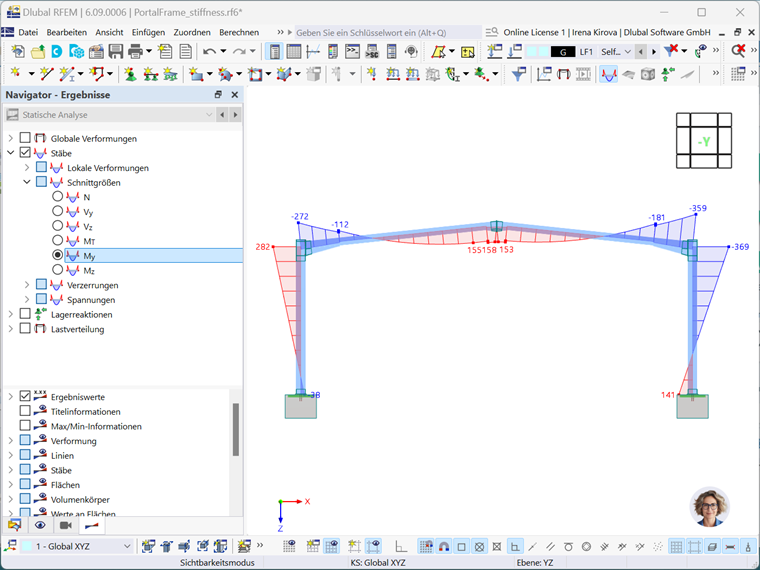

Um die Wirkung dieser Konfiguration zu überprüfen, können Sie die Ergebnisse von Modellen mit und ohne Anschluss-Bauwerk-Interaktion vergleichen. Bild 4 zeigt die Ergebnisse des Modells mit integrierten Stahlanschlüssen unter Berücksichtigung der Interaktion mit der Struktur, während Bild 5 die Ergebnisse des Modells ohne Berücksichtigung der Anschluss-Bauwerk-Interaktion anzeigt. Der Unterschied zwischen den beiden Modellen unterstreicht die Bedeutung und die Vorteile einer korrekten Berücksichtigung der Anschluss-Bauwerk-Interaktion im Bemessungsprozess.
Zusätzlich können Sie die Ergebnisse der Steifigkeitsanalyse überprüfen, wie in Bild 6 dargestellt, um die erhaltenen Steifigkeitswerte zu prüfen. Auf diese Weise können Sie die Genauigkeit der Steifigkeitsberechnungen verifizieren und sicherstellen, dass die Anschluss-Bauwerk-Interaktion im Modell korrekt dargestellt wird.
Fazit
Die Anschluss-Bauwerk-Interaktion ist ein wichtiger Aspekt bei der Berechnung und Bemessung von Stahlknotenwerken. Die richtige Modellierung und das Verständnis dieser Interaktion gewährleisten, dass das Bauwerk sicher, stabil und optimal bemessen ist.
Das Add-On Stahlanschlüsse in RFEM 6 ist ein leistungsstarkes Tool zur Simulation der Anschluss-Bauwerk-Interaktion und bietet Ingenieuren einen präziseren und realistischeren Modellierungsansatz. Diese Methode macht die zeitaufwändige manuelle Eingabe von Steifigkeitswerten überflüssig, sodass sich die Anwender auf die Gesamtbemessung ihrer Strukturen konzentrieren können. Dieser optimierte Arbeitsablauf gewährleistet, dass Ingenieure sich auf die genaue Abbildung des Anschlussverhaltens in ihren Modellen verlassen können, wodurch die Unsicherheit, die typischerweise mit Näherungen oder vereinfachten Anschlussmodellen verbunden ist, minimiert wird. Dadurch profitieren Ingenieure von effizienteren Bemessungen, einer optimierten Materialausnutzung und der Gewissheit, komplexes Anschlussverhalten sicher bewältigen zu können.
