Pergunta

Como posso eliminar os casos de carga vazios e reorganizar os restantes?

Resposta:

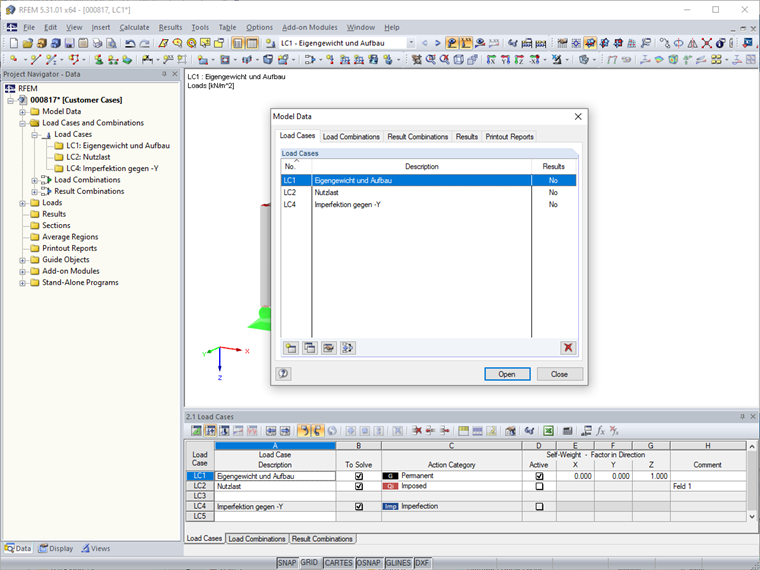

Para eliminar um caso de carga, utilize o navegador ou selecione "Ficheiro" → "Dados do modelo" no menu pendente.

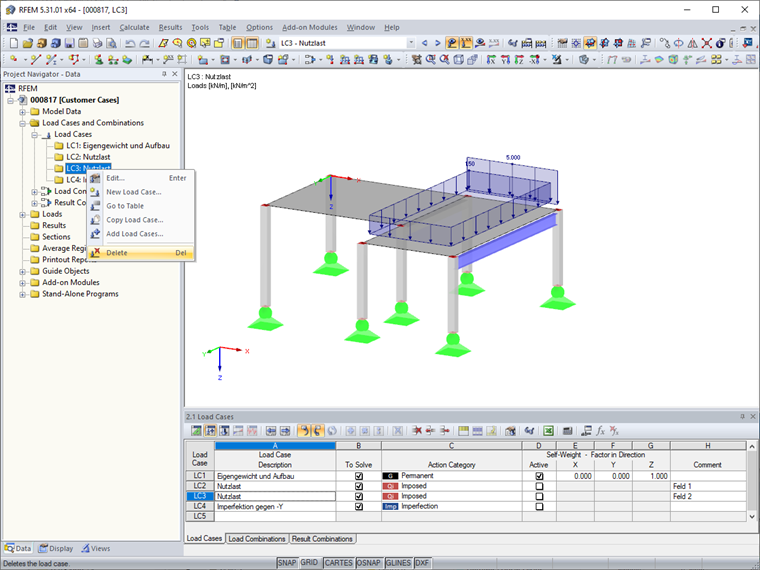

No navegador, vá a "Casos e combinações de carga" → "Casos de carga", clique com o botão direito do rato no caso de carga que pretende eliminar e selecione "Eliminar". A realocação automática do próximo caso de carga em vez do eliminado não é possível.

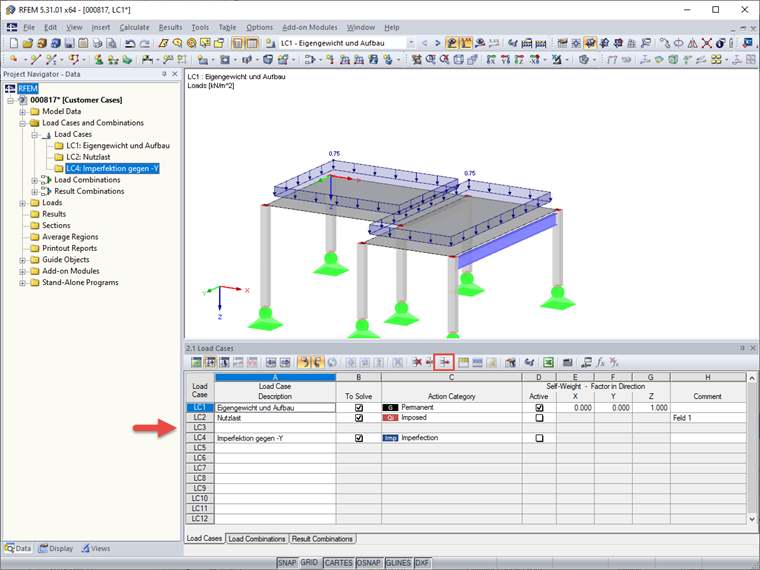

A maneira mais fácil de classificar os casos de carga é usar a tabela. Para isso, basta selecionar e copiar as respetivas linhas e colá-las na linha pretendida.

Como alternativa, também pode utilizar a função "Renumerar → Deslocar" para reorganizar os casos de carga.
