Resposta:
A função "Corte" é a escolha certa para este fim. Denn dadurch werden die Knoten der Stäbe entsprechend des gewünschten Drehwinkels verschoben. Dabei verändert sich die Länge der Stäbe.

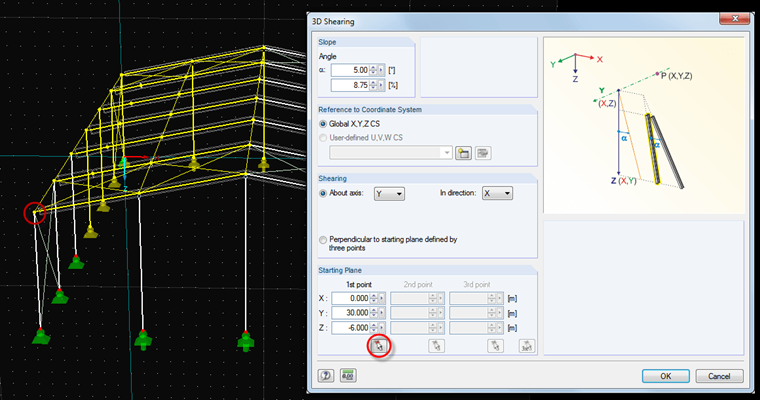

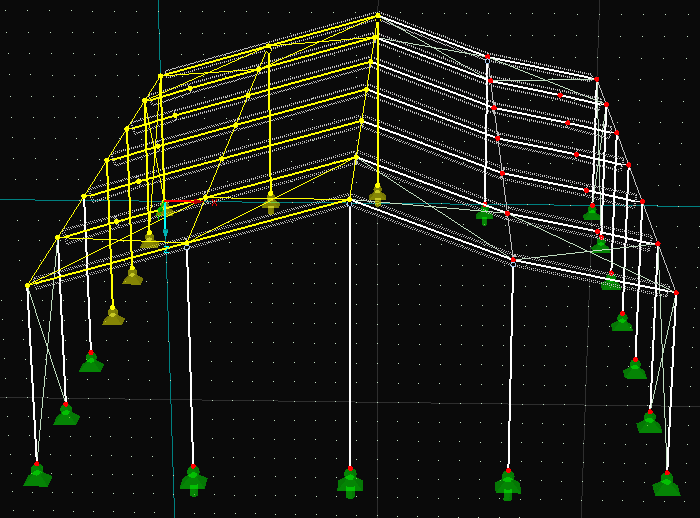

Dazu selektieren Sie die Knoten der linken Dachschräge und rufen die Funktion "Abschrägen" auf. Geben Sie dort den gewünschten Winkel ein und die Achse, um die gedreht werden soll. Dann wählen Sie noch einen Punkt der Ausgangsebene, um den gedreht wird. In diesem Beispiel einen Endpunkt der Stiele. Beim Abschrägen werden die Knoten der Stäbe verschoben und somit die Lasten auf den Stäben und Knoten ebenfalls. Auf der anderen Seite des Dachs geht man gleich vor, nur dass man nicht die Firstknoten selektiert und dass man das Vorzeichen der Drehrichtung ändert.
Wenn Sie für das Problem die Funktion "Rotieren" verwenden würden, so würden die Längen der Stäbe gleich bleiben und die Knoten von Ober- und Untergurt nicht mehr dieselben x-y-Koordinaten haben. Die Knoten des Obergurtes würden sich in der x-Richtung etwas verschieben.
