Avaliação do comportamento de encurvadura de vigas de secção em caixão

Calculei uma viga em caixão. Welche Flächenergebnisse bzw. Flächenspannungen kann ich verwenden, um das Beulverhalten der Stegbleche zu bewerten?


Resposta:

Baseado apenas nos resultados da superfície ou nas tensões da superfície, não é possível fazer uma afirmação sobre o comportamento da encurvadura da viga em caixão. Das Stabilitätsverhalten lässt sich mit dem Modul RF-STABIL untersuchen. Es ermittelt die Beulfiguren und Verzweigungslastfaktoren, die eine Aussage über das Beulverhalten ermöglichen.

Ein Beulnachweis ist damit aber auch noch nicht geführt. Hierzu müsste eine Übertragung der Beulfigur auf das Modell stattfinden, damit dieses nach Theorie II. Ordnung am imperfekten System berechnet werden kann. Durch eine Spannungsanalyse mit dem Modul RF-STAHL könnte dann ein Beulnachweis geführt werden.

Die Übertragung der Beulfigur wird mit dem Modul RF-IMP erleichtert. Dort kann die Ersatzgeometrie aufgrund der Stabilitätsfigur erzeugt werden, sodass das Beulen mit einem Spannungsnachweis nach II. Ordnung am vorverformten System mit RF-STAHL nachgewiesen werden kann.

Die Vorgehensweise in RFEM könnte so aussehen:

  • Modellierung des Gesamtquerschnitts als 3D-Modell
  • Aufbringen der Lasten

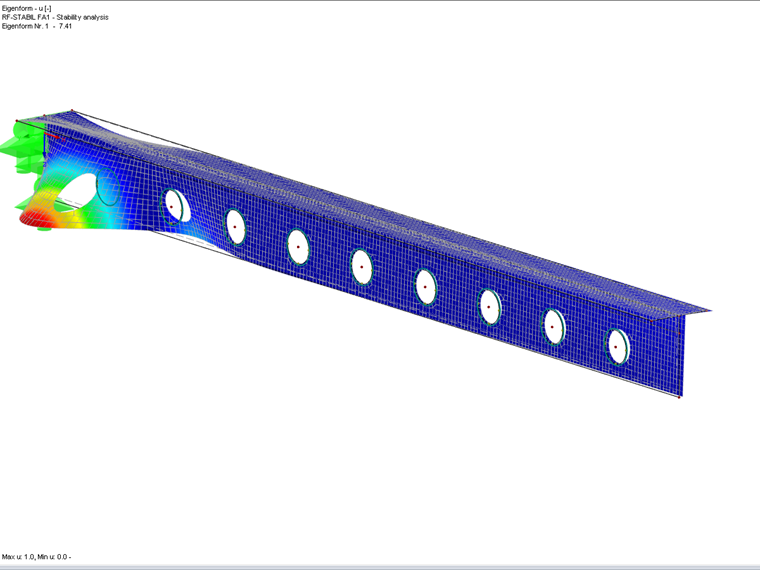

  • Berechnung der Beulfiguren mit RF-STABIL
  • Generierung eines Ersatzmodells mit RF-IMP
  • Berechnung der Lastkombinationen nach Th. II. Ordnung auf Basis des Ersatzmodells
  • Spannungsnachweis mit RF-STAHL

Alternativ können Sie das Modul FE-BEUL verwenden, um das Beulverhalten zu untersuchen.

Es gibt bereits auch einige sehr interessante Fachbeiträge zu dieser Thematik auf unserer Webseite.
