Resposta:

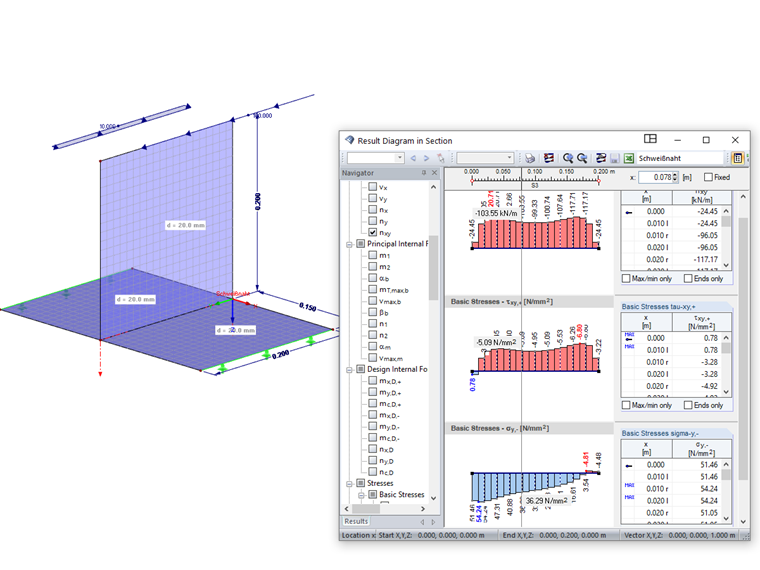

Para determinar as tensões corretas, é necessário conhecer o sistema de coordenadas local da superfície. Pode ser ativada no navegador Mostrar em "Modelo" → "Superfícies" → "Sistemas de eixos de superfície x, y, z". Todas as tensões com "+" no índice representam a tensão no lado superior, ou seja, o lado do eixo z local positivo. Neste caso específico, isso significa que my representa o momento fletor da junta sobreposta na direção do eixo y global e, portanto, o valor resultante deve ser 2 kNm/m. A média no diagrama apresentado na imagem confirma isso com o valor de 1,95 kNm/m (os desvios podem ser reduzidos por uma malha de EF mais fina). A média do fluxo de corte é de 100 kN/m e, portanto, corresponde à carga aplicada. Portanto, a tensão sigma-y, + reflete a tensão de compressão da junta sobreposta na parte superior da superfície; tau-xy, + corresponde à tensão de corte na interface do mesmo lado.
Pergunta
Como é que posso obter tensões de soldadura entre duas superfícies?
