Odpověď:

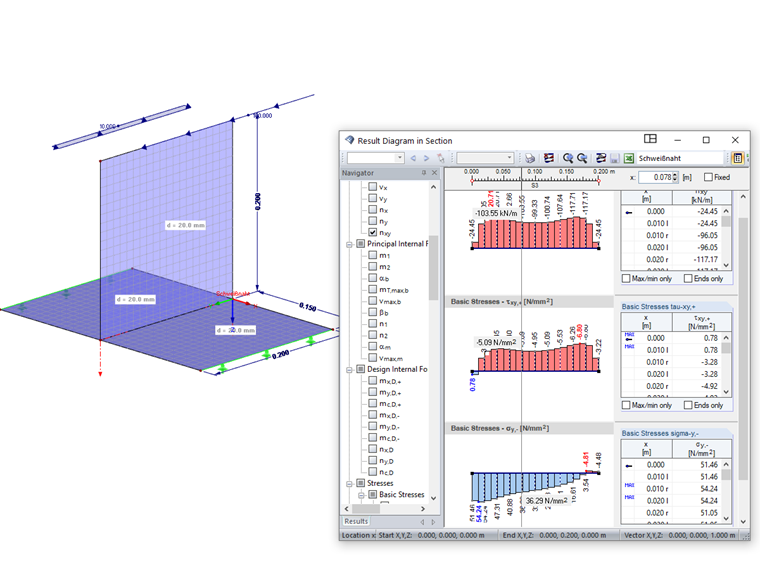

Pro stanovení správných napětí je třeba znát lokální souřadný systém plochy. Lze ho aktivovat v navigátoru Zobrazit v sekci "Model" → "Plochy" → "Osové systémy plochy x, y, z". Všechna napětí v indexu s "+" představují napětí na horní straně, tedy na straně kladné lokální osy z. V našem konkrétním případě to znamená, že my představuje ohybový moment přesahu ve směru globální osy y, a proto musí být výsledná hodnota 2 kNm/m. Průměr v diagramu znázorněném na obrázku to potvrzuje hodnotou 1,95 kNm/m (odchylky lze snížit jemnější sítí konečných prvků). Průměr smykového toku je 100 kN/m, a odpovídá tak působícímu zatížení. Proto napětí sigma-y,+ odráží tlakové napětí v přesahu na horní straně plochy; tau-xy,+ odpovídá smykovému napětí v rozhraní na stejné straně.
Dotaz
Jak mohu získat napětí ve svarech mezi dvěma plochami?
