Risposta:

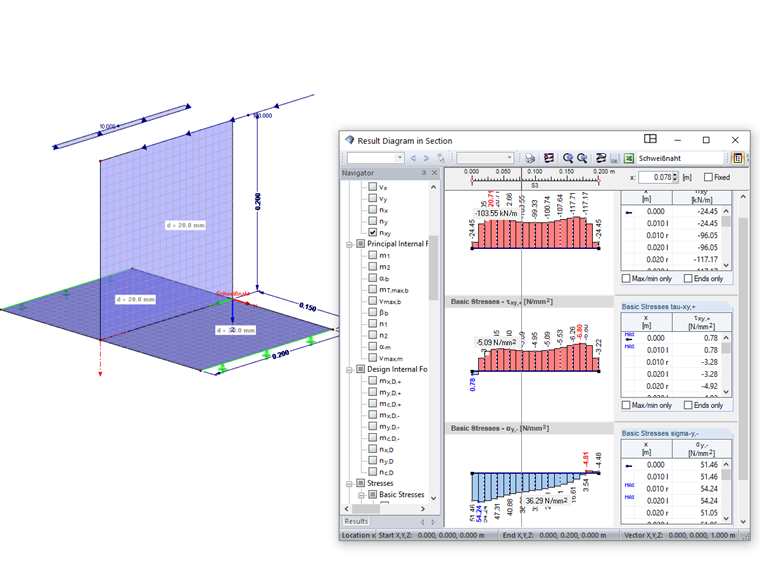

Per determinare le tensioni corrette, è necessario conoscere il sistema di coordinate locali della superficie. Può essere attivato nel navigatore Visualizza in "Modello" → "Superfici" → "Sistemi di assi delle superfici x, y, z". Tutte le tensioni con "+" nell'indice rappresentano la tensione sul lato superiore, cioè il lato dell'asse z locale positivo. In questo caso specifico, questo significa che my rappresenta il momento flettente del giunto a sovrapposizione nella direzione dell'asse y globale e quindi il valore risultante deve essere 2 kNm/m. La media nel diagramma mostrato nell'immagine lo conferma con il valore di 1,95 kNm/m (gli scostamenti possono essere ridotti con una mesh EF più fine). La media del flusso di taglio è di 100 kN/m e corrisponde quindi al carico applicato. Pertanto, la tensione sigma-y,+ riflette la tensione di compressione del giunto di sovrapposizione sul lato superiore della superficie; tau-xy,+ corrisponde alla tensione di taglio nell'interfaccia sullo stesso lato.
