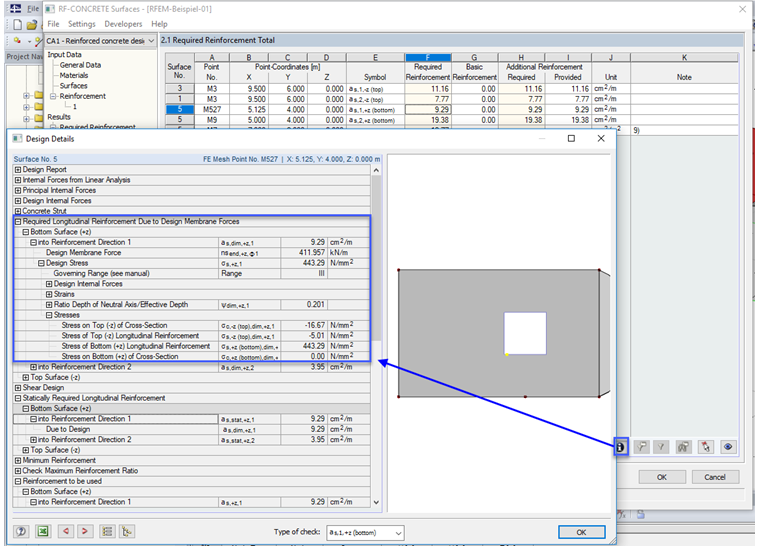

No RF-CONCRETE Surfaces, pode utilizar o botão [Informação] para apresentar as tensões de aço correspondentes para cada posição de dimensionamento para o estado limite último (ver Figura 01). A visualização gráfica não é possível aqui.

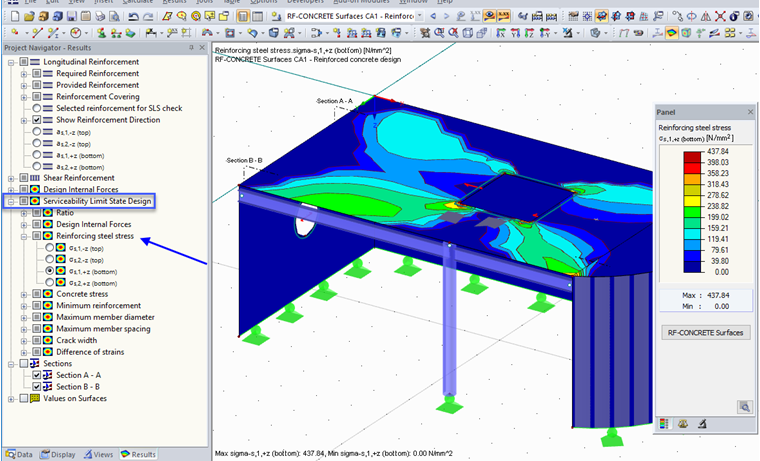

Para a verificação do estado limite de utilização, é possível representar graficamente a tensão do aço, uma vez que a verificação correspondente pode ser realizada (ver Figura 02).
