Dans RF-CONCRETE Surfaces, vous pouvez utiliser le bouton [Info] pour afficher les contraintes de l'acier correspondantes pour chaque position de calcul à l'état limite ultime (voir la Figure 01). Un affichage graphique n'est pas possible ici.

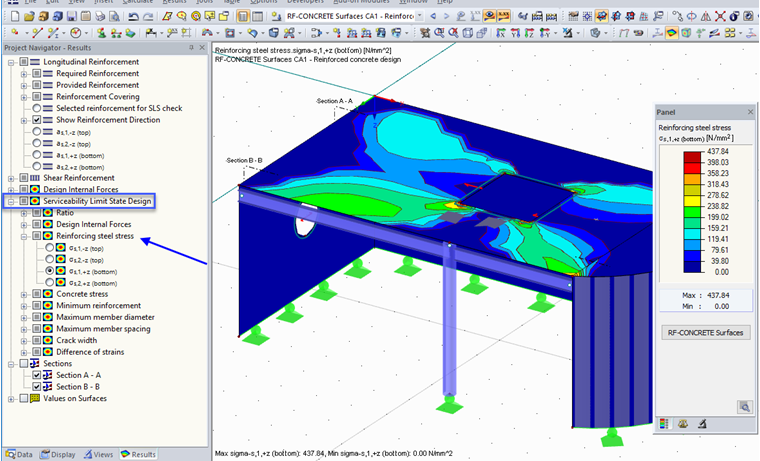

Pour la vérification à l'état limite de service, il est possible d'afficher graphiquement les contraintes de l'acier car la vérification correspondante peut être effectuée (voir la Figure 02).
