Resposta:
O ângulo de 90 ° entre as direções da armadura só pode ser alterado se não for efetuado o dimensionamento do estado limite de utilização pelo método analítico. Se o SLS for analisado de forma não linear, o ângulo pode ser ajustado.
Pergunta

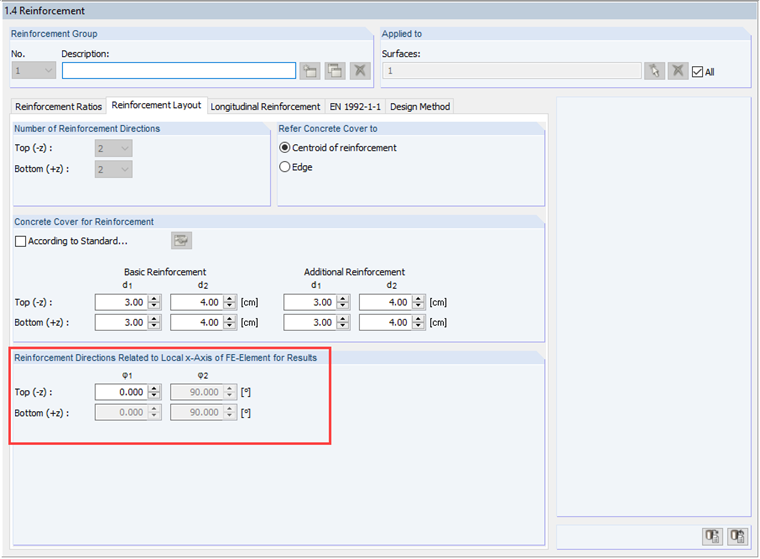

Tenho uma estrutura inclinada. Para criar a armadura em conformidade, gostaria de introduzir um ângulo diferente de 90 ° entre as direções. Porque é que não é possível alterar isto na janela 1.4 do RF-CONCRETE Surfaces?
