Odpověď:

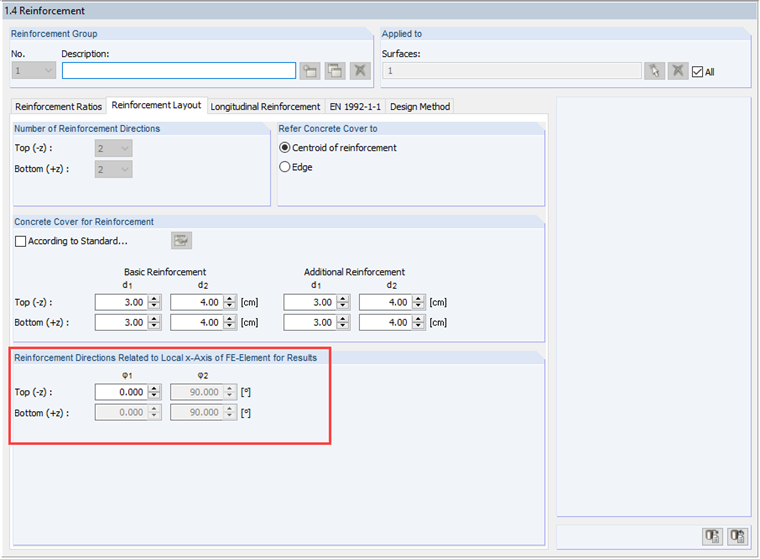

Úhel 90 ° mezi směry výztuže lze změnit pouze tehdy, pokud analytickou metodou nebylo provedeno posouzení mezního stavu použitelnosti. Pokud je MSP nelineárně analyzována, lze úhel upravit.
Dotaz
Mám šikmou konstrukci. Pro odpovídající vytvoření výztuže bych chtěl mezi směry zadat jiný úhel než 90 °. Proč to v dialogu 1.4 přídavného modulu RF -CONCRETE Surfaces nejde změnit?
