Odpowiedź:
Kąt 90° pomiędzy kierunkami zbrojenia można zmienić tylko w przypadku, gdy nie jest przeprowadzana metoda analityczna obliczania stanu granicznego użytkowalności. Jeżeli SGU jest analizowany w sposób nieliniowy, kąt można dostosować.
Pytanie

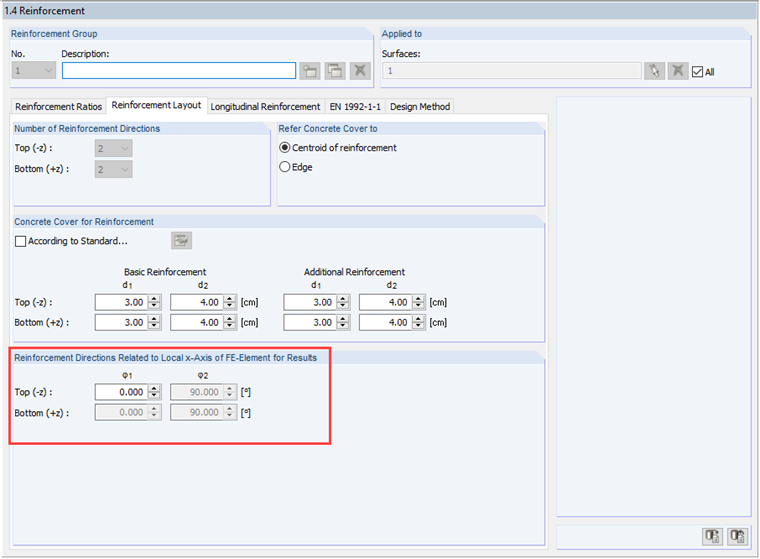

Mam konstrukcję ścienną. Aby odpowiednio utworzyć zbrojenie, chciałbym wprowadzić między kierunkami inny kąt niż 90°. Dlaczego nie można tego zmienić w oknie 1.4 RF-CONCRETE Surfaces?
