Pergunta

No RF‑/STEEL EC3, ativei gamma_M1 para o cálculo da resistência da secção, uma vez que pretendo cobrir as análises de estabilidade com a análise de segunda ordem e imperfeições. No entanto, a análise da secção para o meu dimensionamento é realizada com 1.0 na Alemanha. Porquê?

Resposta:

Provavelmente, não selecionou o anexo nacional correto nos dados gerais do módulo adicional. Por exemplo, se for utilizado "CEN", são utilizadas as recomendações desta norma e gamma_M1 é definido para 1,0.

Selecione o Anexo Nacional correto (ver imagem).

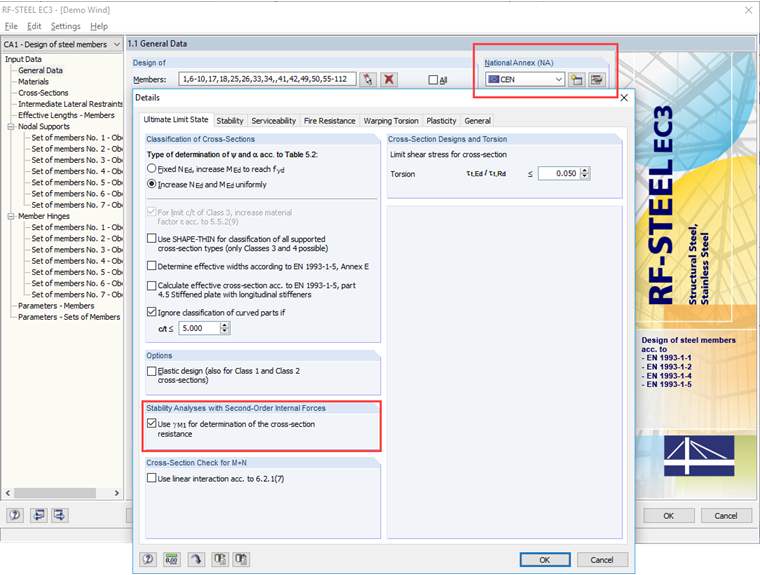

Anexo nacional e caixa de seleção para gamma_M1 para o dimensionamento da resistência da secção transversal
