Pregunta

En RF-/STEEL EC3, he activado gamma_M1 para el cálculo de la resistencia de la sección porque quiero cubrir los análisis de estabilidad con el análisis de segundo orden e imperfecciones. Sin embargo, el análisis de sección para mi cálculo se realiza con un 1,0 en Alemania. ¿Por qué?

Respuesta:

Probablemente no haya seleccionado el Anejo Nacional correcto en los Datos generales del módulo adicional. Por ejemplo, si utiliza "CEN", se utilizan las recomendaciones de esta norma y se establece gamma_M1 con 1,0.

Seleccione el Anejo Nacional correcto (ver imagen).

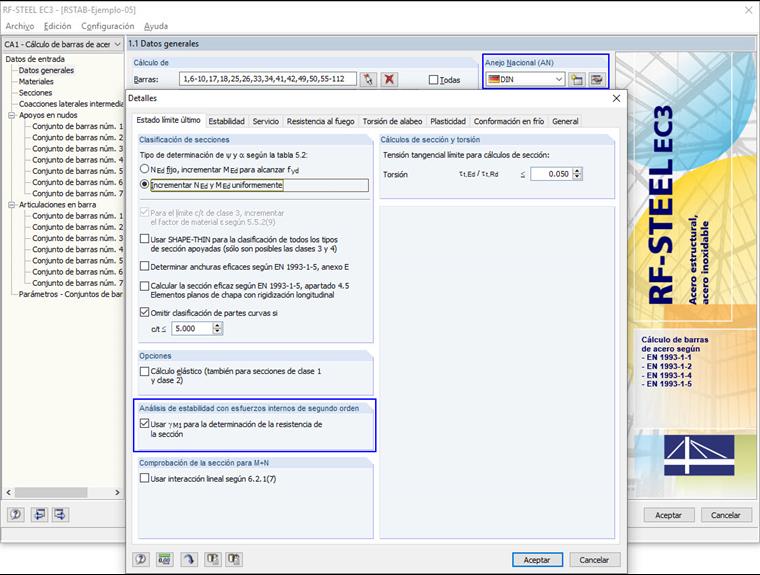

Anejo nacional y casilla de verificación para gamma_M1 para el cálculo de la resistencia de la sección
Anejo nacional y casilla de verificación para gamma_M1 para el cálculo de la resistencia de la sección
