Pergunta

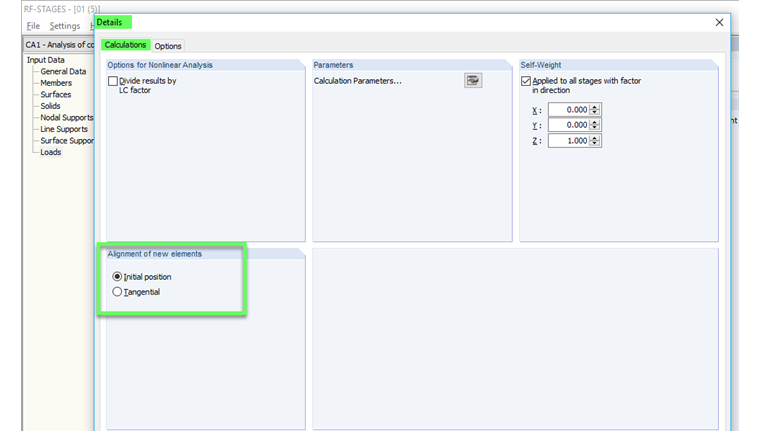

O que significa a opção Alinhamento de novos elementos na "Posição inicial" e "Tangencial" no RF-STAGES?


Resposta:
A opção controla como os novos elementos estruturais nas fases de construção são aplicados à estrutura deformada já existente.

Posição inicial:

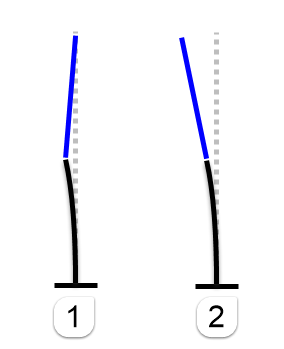

Os novos elementos são aplicados com a orientação à posição inicial, ou seja, à geometria fornecida. As deformações são compensadas ao longo do processo de construção. Em teoria, existe uma encurvadura na geometria (Figura 02 1.)

Tangencial:
Os novos elementos são aplicados com a orientação dos elementos deformados já existentes, ou seja, tangenciais aos mesmos. As deformações não são compensadas ao longo do processo de construção. Em teoria, não existe encurvadura na geometria (Figura 02 2.)




;
