À quoi sert l'option Alignement de nouveaux éléments indiquant « Position initiale » et « Tangentielle » dans RF-STAGES ?

Réponse

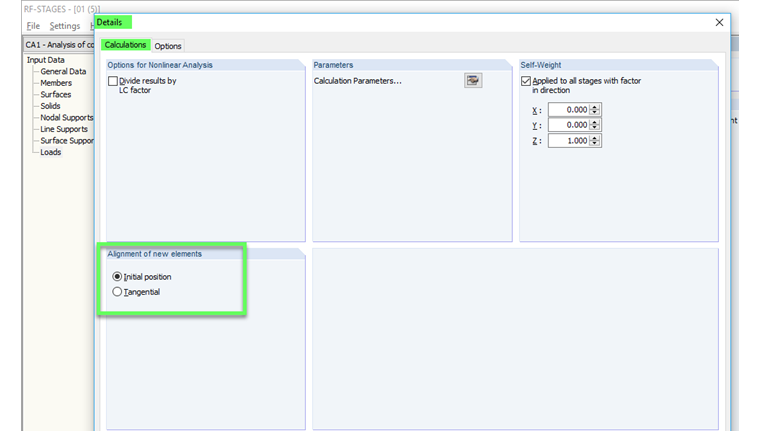

Cette option de contrôle de l'application de nouveaux éléments structuraux à la structure déformée existante dans les états de calcul aux étapes de construction actuelles.

Position initiale :

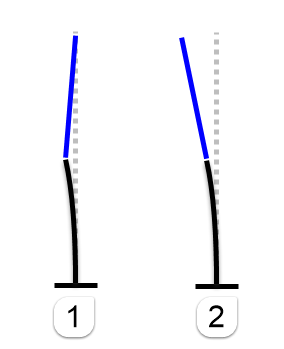

Les nouveaux éléments sont appliqués selon l'orientation par rapport à la position initiale, c'est-à-dire la géométrie fournie. Les déformations sont compensées tout au long du processus de construction. On constate théoriquement un flambement dans la géométrie (Figure 02, à gauche).

Tangentielle :
Les nouveaux éléments sont appliqués avec l'orientation d'éléments déjà déformés existants, c'est-à-dire tangents. Les déformations ne sont pas compensées pendant le processus de construction. On ne constate théoriquement pas de flambement dans la géométrie (Figure 02, à droite).


Mots-clés

Conditions de construction Compensation Installation Orientation
