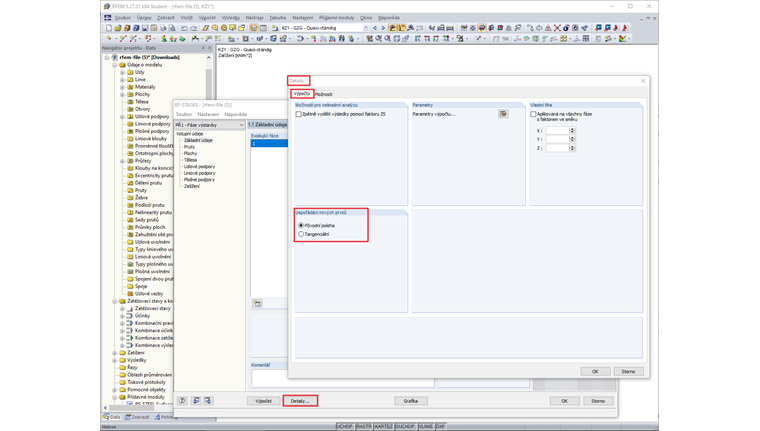

Co znamená volba Uspořádání nových prvků v modulu "Počáteční poloha" a "Tangenciální" v modulu RF-STAGES?

Odpověď

Tato volba určuje způsob, jakým se nové konstrukční prvky ve stadiích konstrukce aplikují na již existující deformovanou konstrukci.

Výchozí poloha:

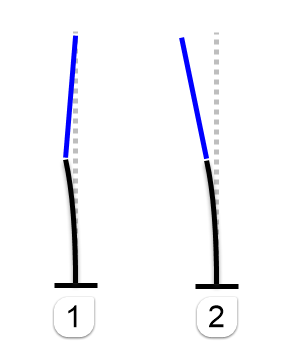

Nové prvky jsou orientovány do počáteční polohy, tj. Do zadané geometrie. Deformace jsou kompenzovány po celou dobu stavby. Teoreticky se vyskytuje vzpěrné geometrie (obrázek 02 1.)

Tangenciální:
Nové prvky se aplikují s orientací již existujících deformovaných prvků, tangenciálně na ně. V průběhu konstrukce nedochází k vykompenzování deformací. Teoreticky se v geometrii nevykazuje boulení (Obrázek 02 2.)


Klíčová slova

Statické konstrukce Kompenzace Implementace Orientace
