Se dois membros estão ligados por articulações, apenas um desses membros deve receber a articulação correspondente.
Se três membros, todos articulados entre si, dois dos três membros recebem a articulação correspondente.
Em geral, um nó completamente articulado com qualquer número de extremidades de barras terá uma articulação de extremidade de barra a menos do que o número de extremidades de barras presentes:
Número de extremidades de barras: n Número de articulações de extremidade de barra em uma conexão completamente articulada: n-1
Se houver menos de n-1 articulações de extremidade de barra, as extremidades de barra respectivas estarão rigidamente conectadas sem articulação.

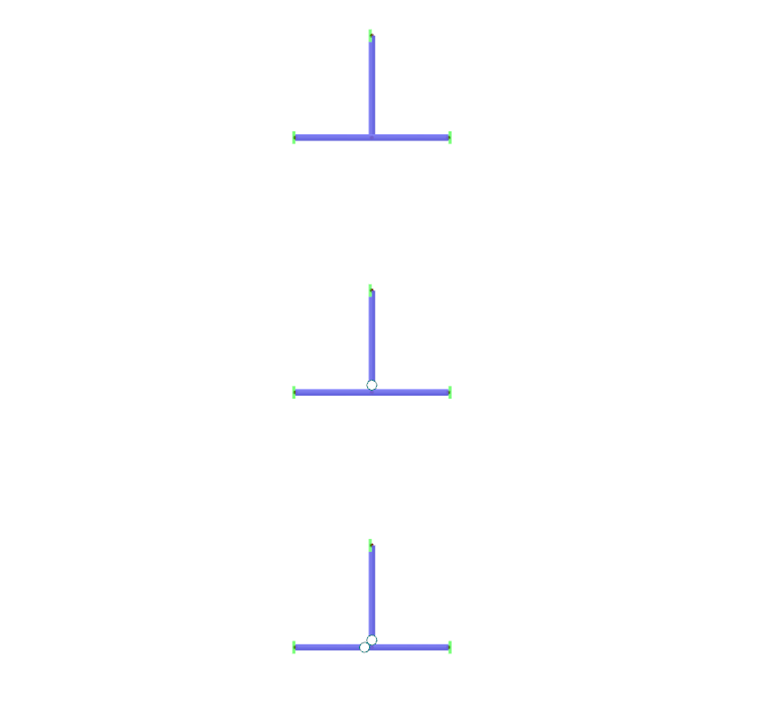

A Figura 1 mostra três variantes de uma viga principal, à qual uma viga secundária está conectada:
- Conexão completamente rígida → sem articulação de extremidade de barra
- Conexão parcialmente articulada: A viga secundária está articulada à viga principal que é rígida por passagem → uma articulação de extremidade de barra
- Conexão completamente articulada: Todos os três membros estão articulados entre si → duas articulações de extremidade de barra
Se for utilizada uma articulação de extremidade de barra a mais, o cálculo pode ser interrompido devido a instabilidade. Portanto, a regra descrita acima deve ser observada.
