En un punto de nudo, se articulan varias barras. ¿Cuántas articulaciones en barra se tienen que definir?

Respuesta

Si hay dos barras articuladas entre sí, se debe asignar la articulación correspondiente sólo a una de estas barras.

Si hay tres barras articuladas, dos de las tres barras tendrán la articulación correspondiente.

Generalmente, un punto de nudo con un diseño completamente articulado con cualquier número deseado de extremos de barra recibe un total de una articulación en el extremo de la barra inferior al número existente de extremos de barra:

Número de extremos de la barra: n

Número de articulaciones de extremo de la barra para conexiones completamente articuladas:

Las liberaciones de extremo de la barra son menores que n-1, los respectivos extremos de la barra se conectan rígidamente sin una articulación.

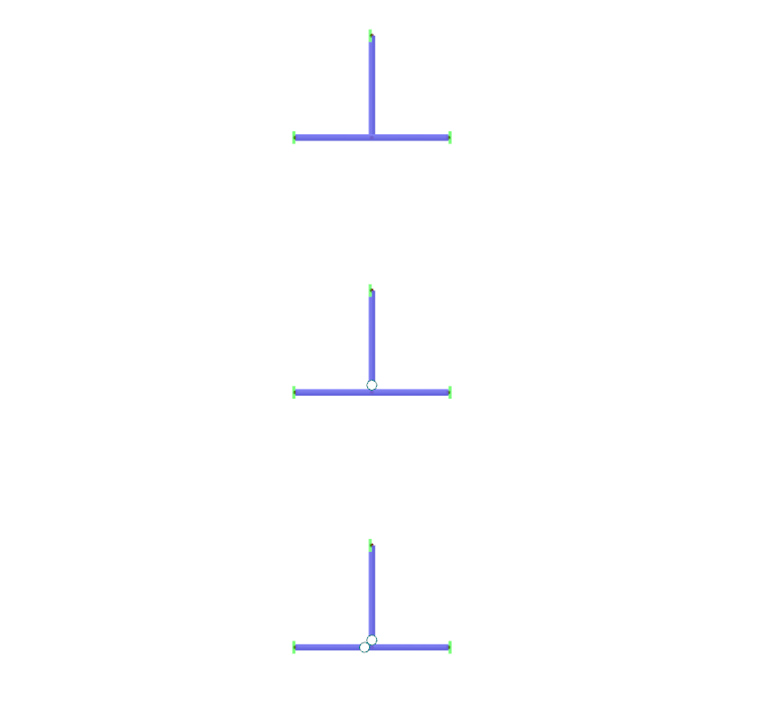

La figura 1 muestra tres variantes de una viga principal a la que está conectada una viga secundaria:

  1. Conexión completamente rígida - sin articulación en el extremo de la barra
  2. Conexión parcialmente articulada: la viga secundaria está conectada a la viga principal continuamente rígida mediante una articulación - una liberación en el extremo de la barra
  3. Conexión completamente articulada: las tres barras se articulan entre sí - dos liberaciones en el extremo de la barra
Si se fija demasiado una liberación en el extremo de la barra, puede que se interrumpa el cálculo debido a la inestabilidad. Por lo tanto, se debe observar la regla descrita anteriormente.

Palabras clave

Articulación en el extremo de la barra Articulación Conexión Articulado Nudo Número
