Se due aste sono raccordate articolatamente, solo a una di queste aste deve essere assegnata l'articolazione corrispondente.
Se tre aste sono tutte raccordate articolatamente, due delle tre aste riceveranno l'articolazione corrispondente.
In generale, quindi, un nodo con formazione completamente articolata con un numero qualsiasi di estremi di aste riceve un'articolazione di estremità dell'asta in meno rispetto al numero totale di estremi di aste presenti:
Numero di estremi di aste: n Numero di articolazioni di estremità dell'asta in caso di connessione completamente articolata: n-1
Con meno di n-1 articolazioni di estremità dell'asta, i rispettivi estremi delle aste sono collegati tra loro in modo rigido.

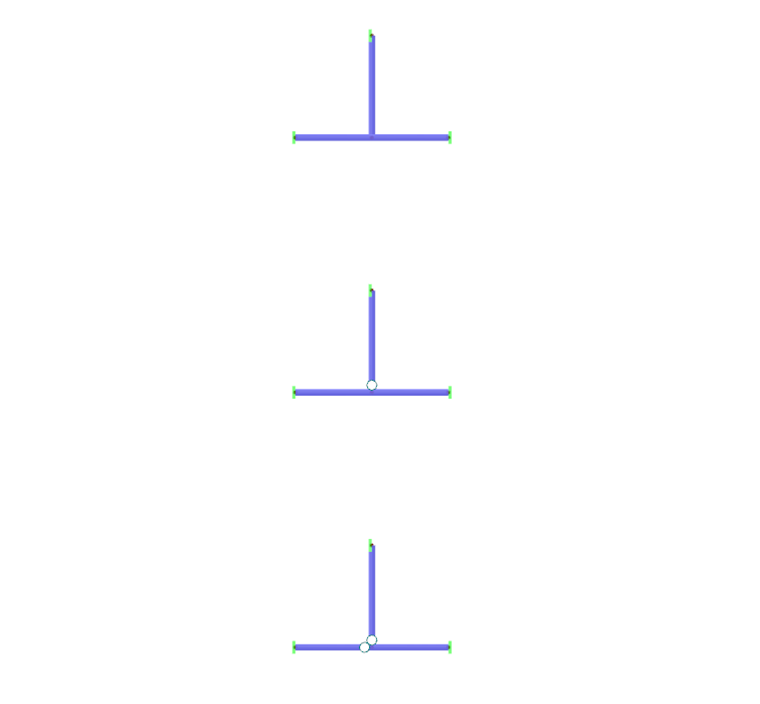

L'immagine 1 mostra tre varianti di una trave principale a cui si collega una trave secondaria:
- Connessione completamente rigida alla flessione → nessuna articolazione di estremità dell'asta
- Connessione parzialmente articolata: la trave secondaria si collega articolatamente alla trave principale continua e rigida alla flessione → una articolazione di estremità dell'asta
- Connessione completamente articolata: tutte e tre le aste si raccordano articolatamente → due articolazioni di estremità dell'asta
Se viene impostata un'articolazione di estremità dell'asta in eccesso, può verificarsi l'interruzione del calcolo a causa di instabilità. Pertanto, è necessario seguire la regola sopra descritta.
