Resposta:
Se os valores dos resultados forem apresentados a vermelho, é uma espécie de mensagem de erro.
A profundidade definida z não é suficiente. A norma especifica que a profundidade deve ser calculada até o valor em que sigma_Z ≦ 0,2 * sigma_r. No gráfico, 0.2 * sigma_r é apresentado como uma linha cinzenta e sigma_Z como vermelho.
A estrutura de camadas deve ter uma profundidade tal que as duas linhas se cruzem.

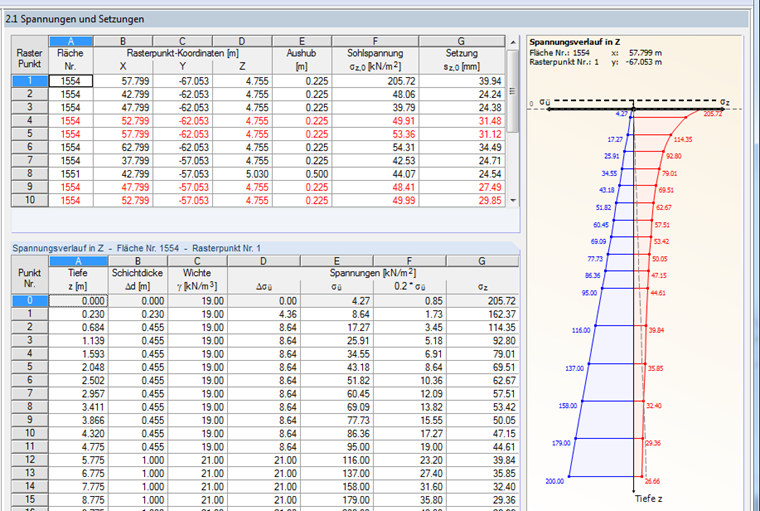

Na Figura 01, as duas linhas não se cruzam, por isso os valores são apresentados a vermelho, sendo necessário definir a profundidade suficiente.
