Risposta:
Se i valori dei risultati sono visualizzati in rosso, è una sorta di messaggio di errore.
La profondità definita z non è sufficiente. La norma specifica che la profondità deve essere calcolata fino al valore dove sigma_Z ≦ 0.2*sigma_r. Nel grafico, 0.2*sigma_r è visualizzato come una linea grigia, sigma_Z come rosso.
La struttura a strati dovrebbe avere una tale profondità che entrambe le linee si intersecano l'una con l'altra.

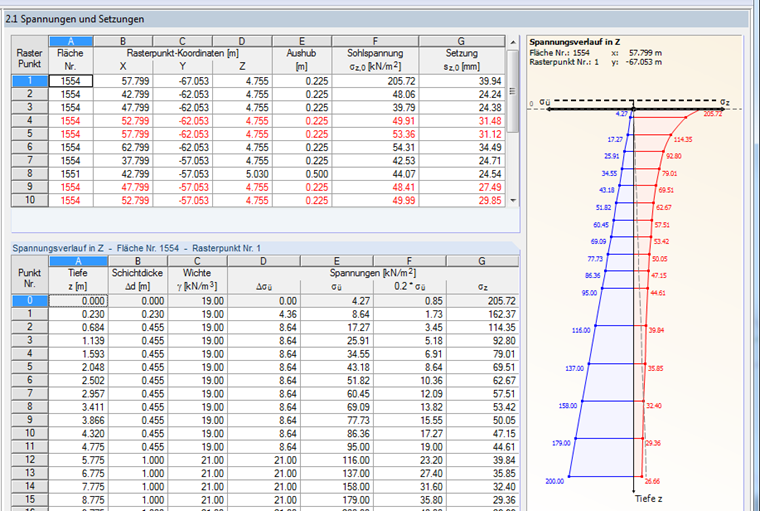

Nell'immagine 01, le due linee non si intersecano, quindi i valori sono visualizzati in rosso ed è necessario definire la profondità sufficiente.
