In den Zwischenergebnissen von RF-SOILIN werden mir rote Werte angezeigt. Was hat es damit auf sich?

Antwort

Sobald die Ergebniswerte rot ausgegeben werden, dann ist das quasi eine Fehlermeldung.
Die definierte Tiefe z ist dann nicht ausreichend. In der Norm ist vorgeschrieben, dass bis zu der Tiefe gerechnet werden muss, in der sigma_Z <= 0,2*sigma_ü ist. In der Grafik wird 0,2*sigma_ü als graue Linie dargestellt, sigma_Z als rote.

Der Schichtaufbau sollte so tief definiert werden, dass sich beide Linien schneiden.

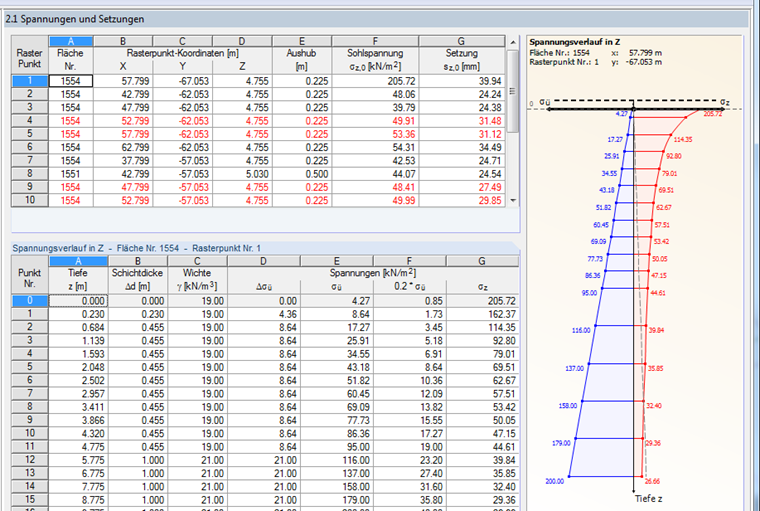

Im Bild 1 schneiden sich die beiden Linien nicht, sodass die Werte rot angezeigt werden und eine ausreichende Tiefe definiert werden muss.
