Pergunta

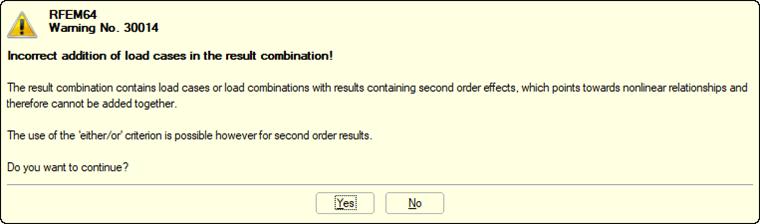

Ao calcular uma combinação de resultados, recebo o "Aviso nº 30014 – Adição incorreta de casos de carga na combinação de resultados! A combinação de resultados contém casos de carga ou combinações de carga com resultados contendo efeitos de segunda ordem, que apontam para relações não lineares e, portanto, não podem ser adicionados..." O que significa este aviso?


Resposta:

Este aviso aparece no caso das seguintes definições de combinação de resultados quando os casos de carga/combinações de carga são analisados de acordo com uma análise não linear, tal como uma análise de segunda ordem ou de grande deformação.

1º caso: CR = CC1/CO1 + CC2/CO2

Para o caso 1, os casos de carga/combinações de cargas não podem ser sobrepostos numa combinação de resultados quando cada caso/combinação é realizado de acordo com uma análise não linear tal como uma análise de segunda ordem (P-Delta, p-delta) ou de grande deformação. As deformações em ambos os casos de carga são baseadas em sistemas estruturais diferentes e irão resultar em resultados incorretos, uma vez que os efeitos P-delta não podem ser simplesmente adicionados em conjunto.

A solução para este caso é executar os casos de carga/combinações de carga de acordo com uma análise geometricamente linear, onde os resultados podem ser sobrepostos numa combinação de resultados, ou os casos de carga combinados só devem ser considerados no separador Combinações de carga e avaliados individualmente e não numa combinação de resultados.

Tenha em consideração que o mesmo aviso aparecerá ao criar uma combinação de resultados num modelo onde também estão definidas não linearidades geométricas. Um exemplo inclui uma fundação de laje onde um apoio de superfície não linear é definido para falhar no caso de levantamento. As não linearidades geométricas podem ser consideradas com precisão nas combinações de cargas, em vez de combinações de resultados que podem gerar resultados de resumo incorretos.

2º caso: CR = Fator* CC1/CO1 ou Fator* CC2/CO2

Para o caso 2, se uma combinação de caso de carga/combinação de carga for calculada de acordo com uma análise não linear, não é possível aplicar um fator adicional à combinação de resultados. O fator não seria aplicado apenas às cargas definidas na estrutura, mas também aos efeitos não lineares, tais como P-Delta, o que é incorreto.

A solução para este caso é executar os casos de carga/combinações de carga de acordo com uma análise geometricamente linear, onde o fator pode ser aplicado à combinação de resultados, ou o fator pode ser considerado no separador Combinações de carga, onde será aplicado diretamente aos casos de carga de acordo com uma análise geometricamente linear, sem considerar os efeitos de segunda ordem.
