问题

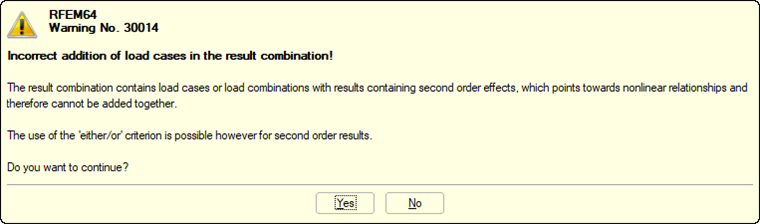

在计算结果组合时,我收到“警告编号 30014 – 在结果组合中不正确添加荷载工况! 结果组合包含荷载工况或荷载组合的结果包含二阶效应的荷载组合,它们指向非线性关系,因此不能相加...”这个警告是什么意思?


回复:

当按照二阶或三阶非线性分析对荷载工况/荷载组合进行分析时,该警告出现在以下结果组合定义中。

工况 1: RC = LC1/CO1 + LC2/CO2

对于工况 1,当每个工况/荷载组合都按照二阶(P-Delta,p-delta)或大变形分析等非线性分析运行时,不能在结果组合中将荷载工况/荷载组合叠加在一起。 两种荷载工况中的变形是基于不同的结构体系的,并且会导致结果不正确,因为不能简单地将 P-Delta 效应相加。

针对这种情况的解决方案是,或者根据几何线性分析运行荷载工况/荷载组合,其中结果可以叠加在一个结果组合中,或者只能在荷载组合选项卡下考虑和评估组合的荷载工况单独计算,而不是结果组合。

请记住,在定义了几何非线性的模型中创建结果组合时,也会出现同样的警告。 一个例子包括一个板基础,其中定义了一个非线性面支座在上拔的情况下失效。 在荷载组合中可以准确地考虑几何非线性,而结果组合可能会产生错误的汇总结果。

工况 2: RC = 系数* LC1/CO1 或 系数* LC2/CO2

对于工况 2,如果一个荷载工况/荷载组合是按照非线性分析进行计算的,那么不可能再对结果组合应用一个系数。 该系数不仅适用于结构上定义的荷载,而且还适用于非线性效应,例如 P-Delta,这是不正确的。

该工况的解决方案是根据几何线性分析运行荷载工况/荷载组合,在该分析中可以将系数应用于结果组合,或者可以在荷载组合选项卡下考虑该系数不考虑二阶效应,只根据几何线性分析直接转换为荷载工况。
