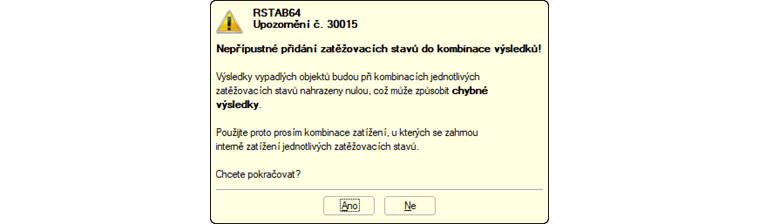

Toto upozornění se zobrazí v případě, že se zatěžovací stavy/kombinace zatížení analyzují nelineární analýzou, jako je analýza druhého řádu nebo velké deformace.
Případ 1: KV = ZS1/KZ1 + ZS2/KZ2
V případě 1 nelze zatěžovací stavy / kombinace zatížení skládat do kombinace výsledků, pokud se každý stav/kombinace počítají nelineární analýzou, jako je analýza druhého řádu (P-delta, p-delta) nebo analýza velkých deformací. Deformace v obou zatěžovacích stavech jsou založeny na různých statických systémech a vedou k nesprávným výsledkům, protože účinky P-delta nelze jednoduše sčítat.
Řešením je buď výpočet zatěžovacích stavů / kombinací zatížení geometricky-lineární analýzou, kdy lze výsledky superponovat dohromady v kombinaci výsledků, nebo zohlednění kombinovaných zatěžovacích stavů musí být provedeno pouze v Kombinacích zatížení a vyhodnotí se jednotlivě, ne v kombinaci výsledků.
Pamatujte, že stejné upozornění se objeví při vytváření kombinace výsledků v modelu, kde jsou zadány také geometrické nelinearity. Jako příklad můžeme uvést deskový základ, v němž je definována nelineární plošná podpora pro případ neúčinnosti při vztlaku. Geometrické nelinearity lze přesně zohlednit v kombinacích zatížení na rozdíl od kombinací výsledků, které mohou vést k nesprávným souhrnným výsledkům.
Případ 2: KV = součinitel* ZS1/KZ1 nebo součinitel* ZS2/KZ2
V případě 2 platí, že pokud se nelineární analýzou vypočítá zatěžovací stav / kombinace zatížení, není možné dodatečně použít pro kombinaci výsledků součinitel. Součinitel by tak byl aplikován nejen na definovaná zatížení na konstrukci, ale také na nelineární účinky, jako je například P-Delta, což je nesprávné.
Řešením je buď výpočet zatěžovacích stavů / kombinací zatížení geometricky-lineární analýzou, kdy lze součinitel použít pro kombinaci výsledků, nebo lze součinitel zohlednit v záložce Kombinace zatížení, kde se použije přímo u zatěžovacích stavů podle teorie prvního řádu bez zohlednění účinků druhého řádu.
