17. junio 2019

003176

Robert Vogl

Cálculo

RFEM

RSTAB

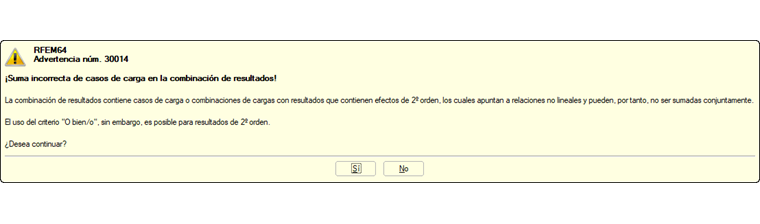

Cuando calculo una combinación de resultados, recibo una "Advertencia núm. 30014 ¡Suma incorrecta de casos de carga en la combinación de resultados! La combinación de resultados contiene casos de carga o combinaciones de carga con resultados contienen efectos de 2º orden, los cuales apuntan a relaciones no lineales y pueden, por lo tanto, no ser sumadas conjuntamente..." ¿Qué significa esta advertencia?

Respuesta

Esta advertencia aparece en el caso de las siguientes definiciones de la combinación de resultados cuando los casos/combinaciones de carga se analiza según un análisis no lineal debido a un análisis de segundo orden o de grandes deformaciones.

Caso 1: CR = CC1/CO1 + CC2/CO2

Para el caso 1, los casos/combinaciones de carga no se pueden superponer juntos en una combinación de resultados cuando cada caso/combinación se ejecuta según un análisis no lineal, como un análisis de segundo orden (P-Delta, p-delta) o un análisis de deformación grande. Las deformaciones en ambos casos de carga se basan en sistemas estructurales diferentes y darán como resultado resultados incorrectos, ya que los efectos P-Delta no se pueden sumar simplemente.

La solución para este caso es ejecutar los casos de carga/combinaciones de carga según un análisis geométricamente lineal donde los resultados se puedan superponer en una combinación de resultados, o la consideración de los casos de carga combinados solo se debe considerar en la pestaña "Combinaciones de carga" y se evalúa individualmente en lugar de en una combinación de resultados.

Tenga en cuenta que esta misma advertencia aparecerá al crear una combinación de resultados en un modelo donde también se definen las no linealidades geométricas. El ejemplo incluye una losa de cimentación donde se define un apoyo en superficie no lineal que falla en caso de elevación. Las no linealidades geométricas se pueden considerar con precisión en combinaciones de cargas opuestas a combinaciones de resultados que pueden arrojar resultados de resumen incorrectos.

Caso 2: CR = factor* CC1/CO1 o factor* CC2/CO2

Para el caso 2, si se calcula un caso/combinación de carga según un análisis no lineal, no es posible aplicar un factor adicionalmente a la combinación de resultados. El factor no solo se aplicaría a las cargas definidas en la estructura, sino también a los efectos no lineales, como P-Delta, que son incorrectos.

La solución para este caso es ejecutar los casos/combinaciones de carga según un análisis geométricamente lineal donde el factor se puede aplicar a la combinación de resultados, o el factor se puede considerar en la pestaña "Combinaciones de carga" donde se aplicará directamente a casos de carga sólo según un análisis geométricamente lineal sin considerar los efectos de segundo orden.

Palabras clave

Caso de carga Combinación de cargas Combinación de resultados Análisis de segundo orden Superposición P-Delta Efecto P-Delta
