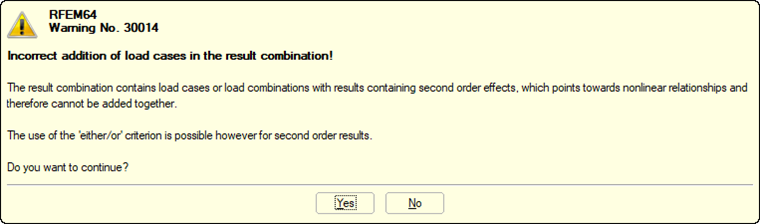

To ostrzeżenie pojawia się w przypadku poniższych definicji kombinacji wyników, gdy przypadki obciążeń/kombinacje obciążeń są analizowane według analizy nieliniowej, takiej jak analiza drugiego rzędu lub analiza dużych odkształceń.
Przypadek 1: PO = PO1/CO1 + PO2/CO2
W przypadku 1 przypadki obciążeń/kombinacje obciążeń nie mogą być nakładane na siebie w kombinacji wyników, jeżeli każdy przypadek/kombinacja jest przeprowadzana zgodnie z analizą nieliniową, taką jak analiza drugiego rzędu (P-Delta, p-delta) lub analiza dużych deformacji. Odkształcenia w obu przypadkach obciążeń są oparte na różnych układach konstrukcyjnych i spowodują uzyskanie nieprawidłowych wyników, ponieważ oddziaływań P-Delta nie można po prostu zsumować.
Rozwiązaniem dla tego przypadku jest przeprowadzenie przypadków obciążeń/kombinacji obciążeń zgodnie z analizą geometrycznie liniową, w której wyniki mogą zostać nałożone na siebie w ramach kombinacji wyników, lub złożone przypadki obciążeń muszą być uwzględnione i ocenione tylko w zakładce Kombinacje obciążeń indywidualnie, a nie w kombinacji wyników.
Należy pamiętać, że to samo ostrzeżenie pojawi się podczas tworzenia kombinacji wyników w modelu, w którym zdefiniowane są również nieliniowości geometryczne. Przykładem może być płyta fundamentowa, w której nieliniowa podpora powierzchniowa ulega zniszczeniu w przypadku wyporu. Nieliniowości geometryczne mogą być dokładnie uwzględnione w kombinacjach obciążeń, w przeciwieństwie do kombinacji wyników, które mogą dawać nieprawidłowe wyniki podsumowania.
Przypadek 2 PO = współczynnik* PO1/CO1 lub współczynnik* PO2/CO2
W przypadku 2, jeżeli kombinacja przypadek obciążenia/obciążenie jest obliczana według analizy nieliniowej, nie można dodatkowo zastosować współczynnika do kombinacji wyników. Współczynnik byłby zastosowany nie tylko do zdefiniowanych obciążeń konstrukcji, ale również do efektów nieliniowych, takich jak P-Delta, co jest nieprawidłowe.
Rozwiązaniem dla tego przypadku jest przeprowadzenie analizy przypadków obciążeń/kombinacji obciążeń zgodnie z geometrycznie liniową analizą, w której współczynnik może zostać zastosowany dla kombinacji wyników, lub można go uwzględnić w zakładce Kombinacje obciążeń, w której zostanie zastosowany bezpośrednio do przypadków obciążeń zgodnie z analizą geometrycznie liniową, bez uwzględniania efektów drugiego rzędu.
