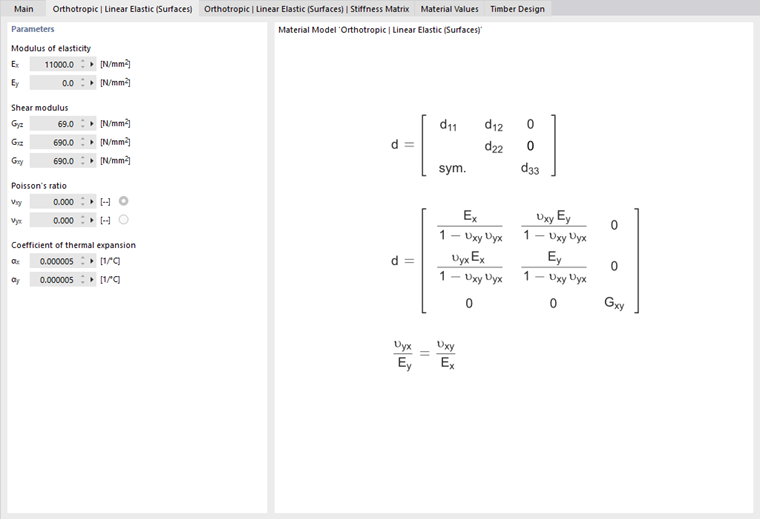

Porque é que a rigidez de corte é reduzida para 10% no módulo adicional RF-LAMINATE, bem como no modelo de material ortotrópico no RFEM para o módulo de corte Gyz ? Meiner Ansicht nach müsste hier die Schubsteifigkeit in Scheibenebene Gxy abgemindert werden?

Q: Porque é que a rigidez de corte é reduzida para 10% no módulo adicional RF-LAMINATE, bem como no modelo de material ortotrópico no RFEM para o módulo de corte Gyz ? Meiner Ansicht nach müsste hier die Schubsteifigkeit in Scheibenebene Gxy abgemindert werden?

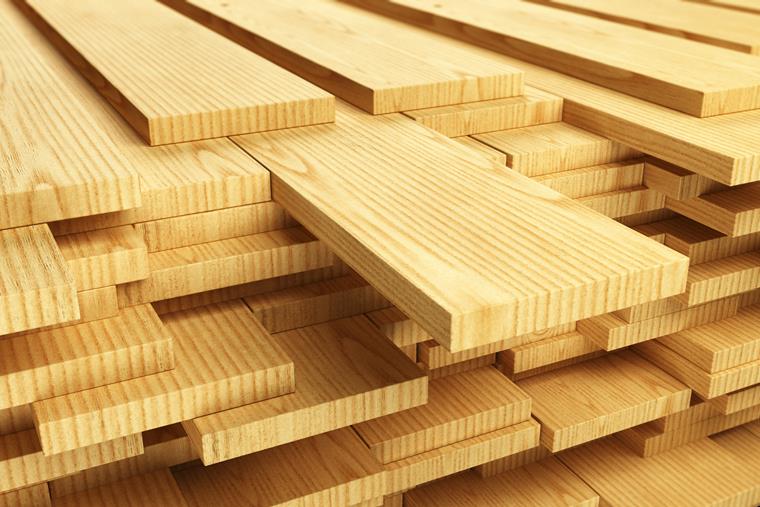

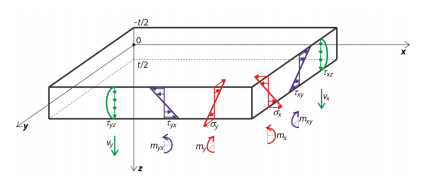

A redução da rigidez de corte é causada pelo facto de as fibras perpendiculares umas às outras terem uma rigidez muito pequena e uma resistência baixa. Aus diesem Grund ist auch die Rollschubfestigkeit von Brettsperrholzplatten sehr klein.Bei Brettsperrholzplatten wird verklebte Seitenware an Brettern vorausgesetzt. Die Bretter werden hierbei in Längsrichtung in der x-Achse des Koordinatensystems angesetzt (Bild 2). Bei den Schubspannungen im Bild 2 wird die Schubspannung τyz somit der Rollschubfestigkeit gegenüber gestellt.In gleicher Weise verhält es sich mit den Schubsteifigkeiten. In Richtung der schwachen Achse (yz-Ebene) ist die Steifigkeit der einzelnen Bretter wesentlich geringer als in Richtung der Hauptachse (xz-Ebene) und auch größer, als in xy-Ebene. Das Koordinatensystem aus Bild 2 sollte hierbei gedanklich auf die Brettware in Bild 3 gelegt werden.

Question

Porque &#233; que a rigidez de corte &#233; reduzida para 10% no m&#243;dulo adicional RF-LAMINATE, bem como no modelo de material ortotr&#243;pico no RFEM para o m&#243;dulo de corte Gyz ? Meiner Ansicht nach m&#252;sste hier die Schubsteifigkeit in Scheibenebene Gxy abgemindert werden?

Accepted Answer

A redu&#231;&#227;o da rigidez de corte &#233; causada pelo facto de as fibras perpendiculares umas &#224;s outras terem uma rigidez muito pequena e uma resist&#234;ncia baixa. Aus diesem Grund ist auch die Rollschubfestigkeit von Brettsperrholzplatten sehr klein.Bei Brettsperrholzplatten wird verklebte Seitenware an Brettern vorausgesetzt. Die Bretter werden hierbei in L&#228;ngsrichtung in der x-Achse des Koordinatensystems angesetzt (Bild 2). Bei den Schubspannungen im Bild 2 wird die Schubspannung τyz somit der Rollschubfestigkeit gegen&#252;ber gestellt.In gleicher Weise verh&#228;lt es sich mit den Schubsteifigkeiten. In Richtung der schwachen Achse (yz-Ebene) ist die Steifigkeit der einzelnen Bretter wesentlich geringer als in Richtung der Hauptachse (xz-Ebene) und auch gr&#246;&#223;er, als in xy-Ebene. Das Koordinatensystem aus Bild 2 sollte hierbei gedanklich auf die Brettware in Bild 3 gelegt werden.
