FAQ 003351 ES

Preguntas y respuestas útiles

  • Preguntas más frecuentes (FAQ)

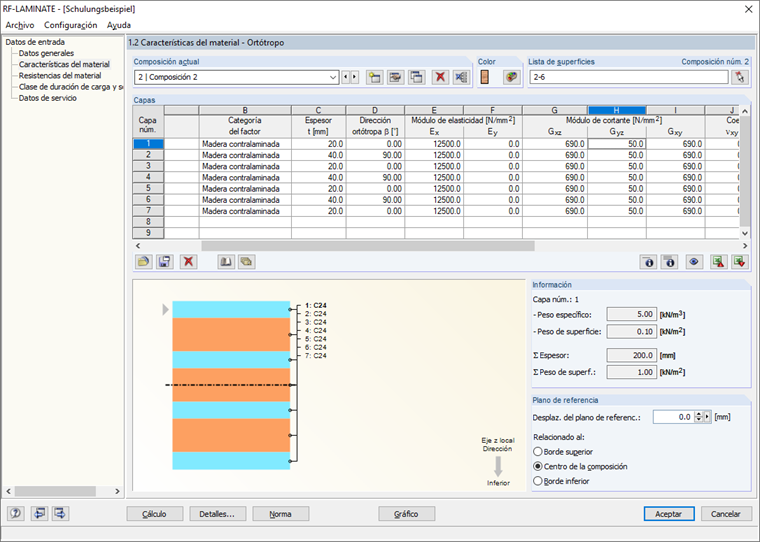

¿Por qué se reduce la rigidez a cortante a un 10% en el módulo adicional RF-LAMINATE así como el módulo del material ortótropo en RFEM para el módulo a cortante Gyz? En mi opinión, ¿aquí se tendría que reducir la rigidez a cortante en el plano de corte Gxy?

Respuesta

La reducción de la rigidez a cortante se debe al hecho de que las fibras tienen una rigidez muy pequeña y una resistencia baja perpendicular entre sí. Por esta razón, la resistencia al cortante por laminación de los paneles de madera laminada (CLT) también es muy pequeña.

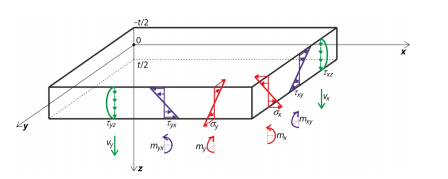

Para los paneles de madera contralaminada, se asumen los flancos encolados en las tablas. Se aplican las tablas en la longitud longitudinal sobre el eje x y el sistema de coordenadas (figura 02). Para las tensiones tangenciales en la figura 02, la tensión de cortante τyz se yuxtapone así a la resistencia a cortante por rodadura.

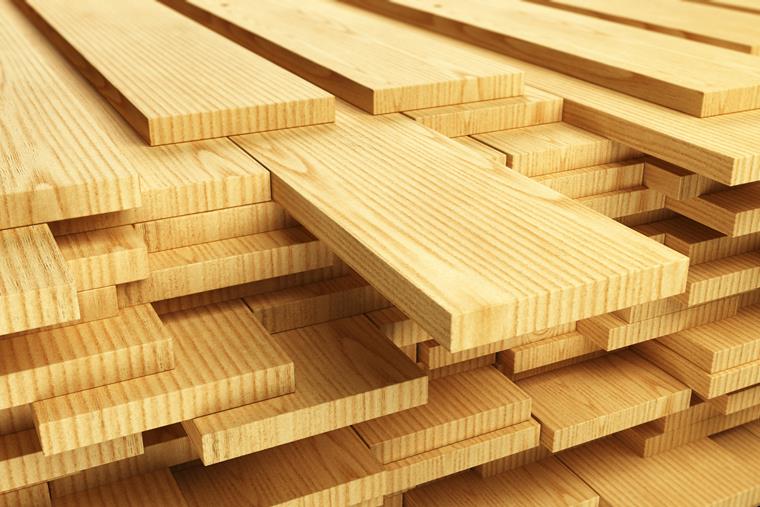

Lo mismo se aplica a las rigideces a cortante. En la dirección del eje menor (plano yz), la rigidez de los flancos individuales es considerablemente menor que en la dirección del eje principal (plano xz) y también mayor que en el plano xy. El sistema de coordenadas mostrado en la figura 02 se debería colocar en las tablas de la figura 03.


Palabras clave

Láminas amplias Aparadores Rigidez Cortante de rodadura
