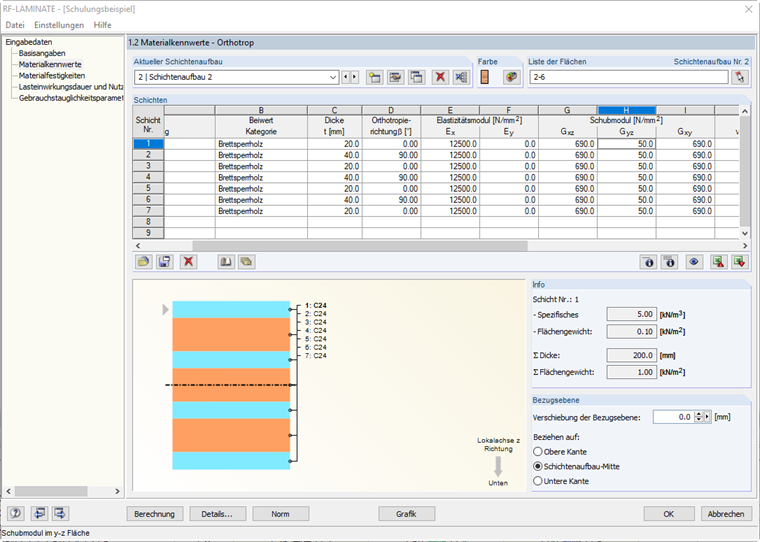

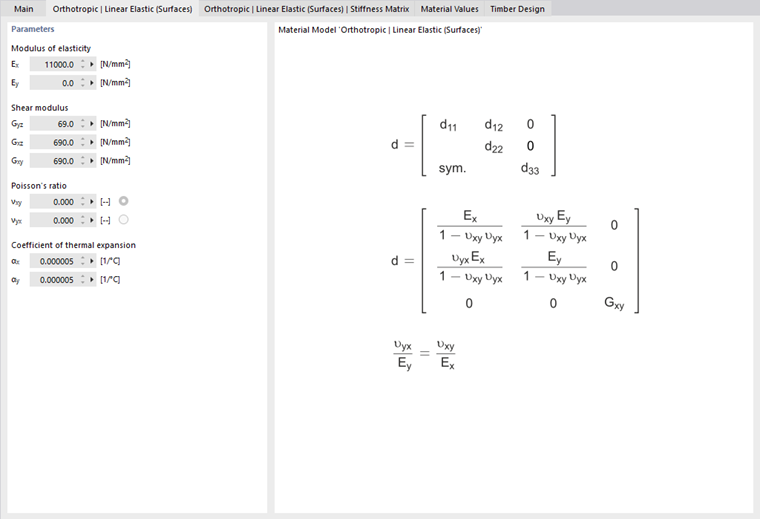

Perché la rigidezza a taglio è ridotta al 10% nel modulo aggiuntivo RF-LAMINATE e per il modello di materiale ortotropo in RFEM per il modulo di taglio Gyz ? Meiner Ansicht nach müsste hier die Schubsteifigkeit in Scheibenebene Gxy abgemindert werden?

Q: Perché la rigidezza a taglio è ridotta al 10% nel modulo aggiuntivo RF-LAMINATE e per il modello di materiale ortotropo in RFEM per il modulo di taglio Gyz ? Meiner Ansicht nach müsste hier die Schubsteifigkeit in Scheibenebene Gxy abgemindert werden?

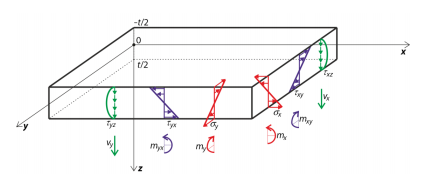

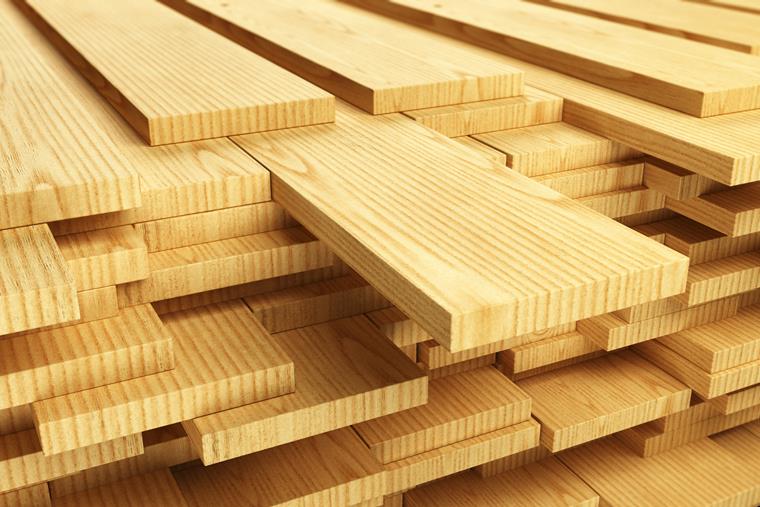

La riduzione della rigidezza a taglio è causata dal fatto che le fibre perpendicolari tra loro hanno una rigidezza molto piccola e una bassa resistenza. Aus diesem Grund ist auch die Rollschubfestigkeit von Brettsperrholzplatten sehr klein.Bei Brettsperrholzplatten wird verklebte Seitenware an Brettern vorausgesetzt. Die Bretter werden hierbei in Längsrichtung in der x-Achse des Koordinatensystems angesetzt (Bild 2). Bei den Schubspannungen im Bild 2 wird die Schubspannung τyz somit der Rollschubfestigkeit gegenüber gestellt.In gleicher Weise verhält es sich mit den Schubsteifigkeiten. In Richtung der schwachen Achse (yz-Ebene) ist die Steifigkeit der einzelnen Bretter wesentlich geringer als in Richtung der Hauptachse (xz-Ebene) und auch größer, als in xy-Ebene. Das Koordinatensystem aus Bild 2 sollte hierbei gedanklich auf die Brettware in Bild 3 gelegt werden.

Question

Perch&#233; la rigidezza a taglio &#232; ridotta al 10% nel modulo aggiuntivo RF-LAMINATE e per il modello di materiale ortotropo in RFEM per il modulo di taglio Gyz ? Meiner Ansicht nach m&#252;sste hier die Schubsteifigkeit in Scheibenebene Gxy abgemindert werden?

Accepted Answer

La riduzione della rigidezza a taglio &#232; causata dal fatto che le fibre perpendicolari tra loro hanno una rigidezza molto piccola e una bassa resistenza. Aus diesem Grund ist auch die Rollschubfestigkeit von Brettsperrholzplatten sehr klein.Bei Brettsperrholzplatten wird verklebte Seitenware an Brettern vorausgesetzt. Die Bretter werden hierbei in L&#228;ngsrichtung in der x-Achse des Koordinatensystems angesetzt (Bild 2). Bei den Schubspannungen im Bild 2 wird die Schubspannung τyz somit der Rollschubfestigkeit gegen&#252;ber gestellt.In gleicher Weise verh&#228;lt es sich mit den Schubsteifigkeiten. In Richtung der schwachen Achse (yz-Ebene) ist die Steifigkeit der einzelnen Bretter wesentlich geringer als in Richtung der Hauptachse (xz-Ebene) und auch gr&#246;&#223;er, als in xy-Ebene. Das Koordinatensystem aus Bild 2 sollte hierbei gedanklich auf die Brettware in Bild 3 gelegt werden.
