问题

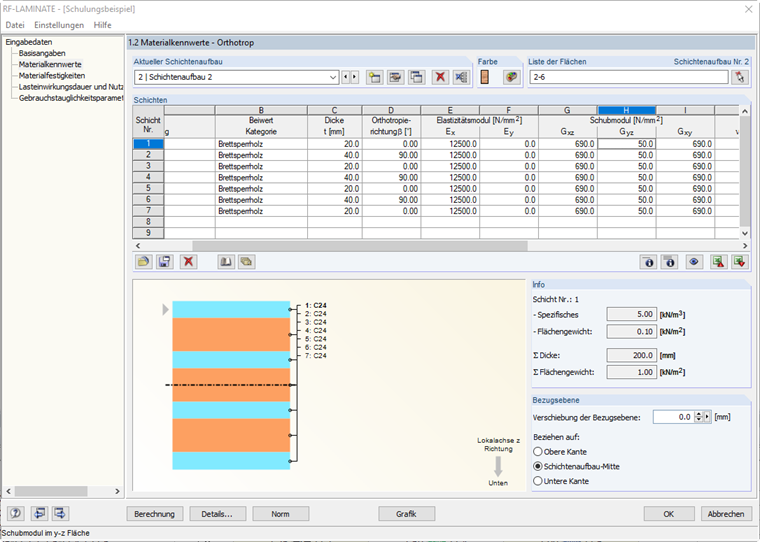

为什么在附加模块RF‑LAMINATE以及RFEM中对于剪切模量Gyz将抗剪刚度降低到10%? 我认为在剪切平面Gxy上的抗剪刚度必须吗?
回复:

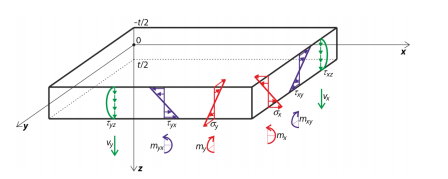

抗剪刚度减少的原因是,彼此垂直的纤维有非常小的刚度,但是有很低的强度。 因此,正交胶合木板的抗扭剪切承载力很小。如果使用正交胶合木板,则假定为胶合板。 设置木板,将使其沿x坐标系纵向设置(图02)。 对于图像02中的剪应力,剪应力τyz与轧制抗剪强度相反。

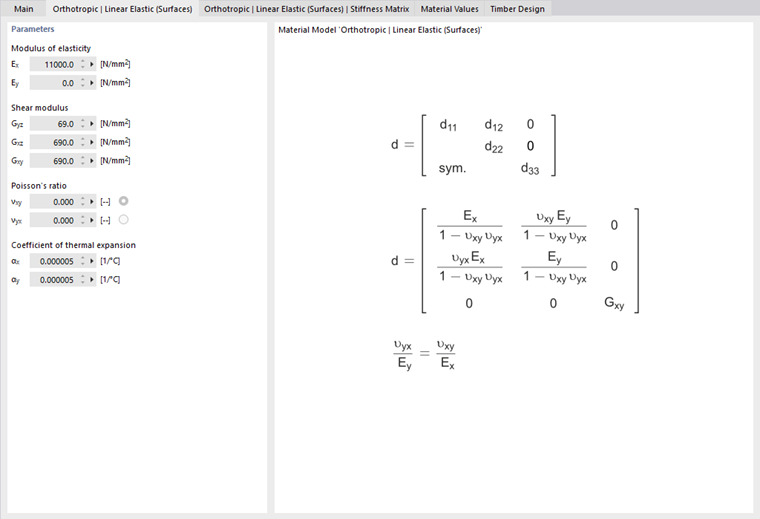

抗剪刚度也是如此。 单板的刚度在短轴方向(yz平面)的方向上比主轴(xz平面)的方向小,但大于xy平面。 如图02所示,将坐标系放置在如图03所示的板上。
您有什么问题想问的吗?
