Resposta:

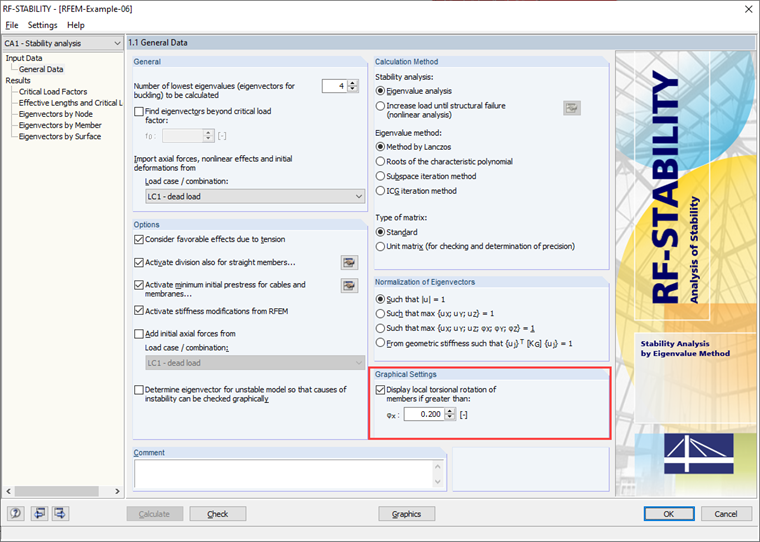

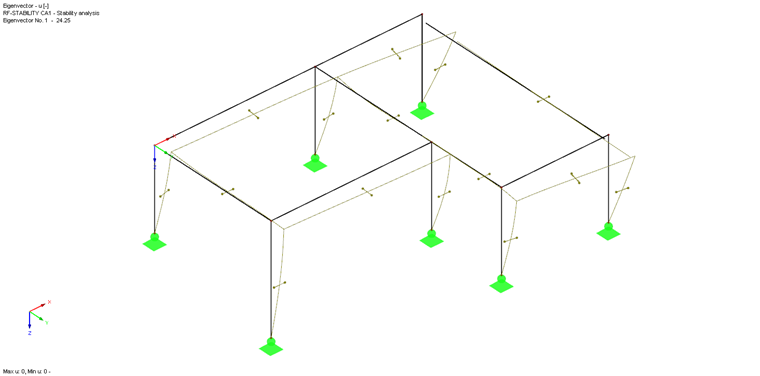

Estas linhas representam a rotação local por torção local (ver Figura 01). Por defeito, apenas são apresentadas as rotações por torção φx com valores normalizados superiores a 0,2. Isto assegura uma disposição clara do gráfico. A representação gráfica é controlada diretamente no módulo adicional (ver Figura 02).Pergunta
Ao determinar os modos de encurvadura do RF-STABILITY, são apresentadas linhas adicionais para cada barra perpendicular à curva de encurvadura. Porquê?
